CONNAISSANCE DU BRUSHLESS

1
(No Transcript)
2
CONNAISSANCE DU BRUSHLESS
Louis FOURDAN janvier 2005 Wissous février
2006 AMCY
2
LF
3
UN DINOSAURE
3
LF
4

• BRUSHLESS ( contre BRUSHED )
• Pas de balais ni de collecteur MEILLEURE
  FIABILITÉ
•
  (Durée de vie)
• Triphasé (Hexaphasé) MEILLEUR RENDEMENT
•
  (moins dondulation de couple)
• Aimants puissants (NeFeB) , roulements à billes
• KITS ou RÉCUPERATION (DIY)
• Inconvénient CONTROLEUR CHER

4
LF
5

• FAMILLES BRUSHLESS
• ROTOR INTERNE (Champ magnétique radial)
•
  Inrunner
• ROTOR EXTERNE (Champ magnétique radial)
•
  Outrunner
• ROTOR DISQUE (Champ magnétique axial)

5
LF
6
(No Transcript)
7
Inrunner PLETTENBERG
Stator externe 24 encoches
Rotor interne 8 pôles (NN-SS-NN-SS-NN-SS-NN-SS-)
7
LF
8
ROTOR DISQUE (Champ magnétique axial)
8
LF
9

• UN PEU DE THÉORIE
• FORCE DE LAPLACE (LORENTZ)
• OU
• INTERACTIONS MAGNÉTIQUES
• Rotor (aimants permanents)
• Stator (Champ magnétique  tournant  )

9
LF
10
http//www.univ-lemans.fr/enseignements/physique/0
2/electri/forcelaplace.html
FORCE DE LAPLACE (LORENTZ)
F B I dL
N
F
B
I
Main droite
S
Fendt
10
LF
http//www.univ-lemans.fr/enseignements/physique/0
2/electri/forcelaplace.html
11

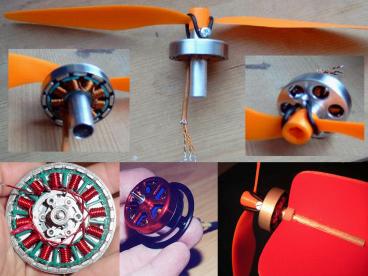

• BL à ROTOR EXTERNE
• Moteurs de CD-Rom (9 dents)
• LRK Outrunners (12 dents)

Stator 9 d
Stator 12 d
LF
11
12

• PHYSIQUE STATOR
• Nombre de dents (teeth) ou encoches (slots)
• Diamètre (radial)
• Epaisseur (axiale)

Stator
12
12 dents MFLY
LF
13

• BOBINAGES STATOR
• Nombre de bobines (coils)
• Nombre de tours (windings)
• Diamètre du fil (gauge)
• Etoile ou triangle

12 dents 12 bobines
LRK 12 dents 6 bobines
13
LF
14
Brushless CD-Rom 9/ 9/ 12 9 encoches 9
bobines 12 pôles magnétiques Schéma ABCABCABC
ou abcabcabc
Majuscule CW minuscule CCW
N
Etoile
A
A
B
B
C
C
Triangle
14
LF
15
Brushless LRK 12/6/10-14 12 encoches 6 bobines
10 ou 14 pôles magnétiques Schéma A-b-C-a-B-c-

15
LF
16
Brushless LRK 12/12/14 12 encoches 12 bobines
14 pôles magnétiques Schéma AabBCcaABbcC

16
LF
17

• PHYSIQUE ROTOR
• Nombre de pôles magnétiques (pair)
• Groupes daimants / pôle (1 ou )
• N.S.N.S ou NN.SS.NN.SS etc ..
• Intervalles (gaps)
• Anneau fer (ring)
• Cloche (bell)
• Diamètre, axe

Rotor
14 aimants N.S.N.S.N.S...
17
LF
18

• AIMANTS
• Néodyme (NdFeB)
• Poudre frittée protection Nickel ou Or
• Taille exemple 10x4x2 mm (plat ou incurvé)
• Grade .. N40, N45, N48, N50
• Magnétisation dans lépaisseur
• Gamme de température
• www.supermagnete.de

18
LF
19
Principales configurations N-C-P 3-3-2 ABC 3-3-4 A
BC 6-6-4 ABCABC (ABC)x2 6-6-8 (ABC)x2 9-9-6 (ABC
)x3 9-9-8 AaABbBCcC 9-9-12 (ABC)x3 12-6-10 A-b-C-a
-B-c- (LRK SPS) 12-6-14 A-b-C-a-B-c- (LRK
SPS) 12-12-8 (ABC)x4 12-12-10 AabBCcaABbcC (LRK
distributed) 12-12-14 AabBCcaABbcC (LRK
distributed) 15-15-10 (ABC)x5 18-9-12 (A-B-C-)x3
18-18-12 (ABC)x6 24-24-16 (ABC)x8 30-30-20 (ABC)
x10 36-36-20 (ABCbcaCABabcBCAcab)x2
Conventions N nuts(branches, encoches) C
Coils (bobines) P Pôles magnétiques
Majuscule CW Minuscule CCW ( motif ) x n
motif répété n fois Isomorphismes (peut
inverser le sens) Permuter majuscules et
minuscules Echanger 2 lettres, B et C (échanger
b et c aussi) etc ..
voir le site www.powerditto.de
19
20

• PRINCIPALES MARQUES
• ELECTRONIC MODEL (seul français)
• MODEL MOTORS (AXI)
• FLYWARE
• TORCMAN
• KONTRONIK
• PLETTENBERG
• MEGA MOTORS
• MP-JET
• ACTRO
• MFLY
• FreeAir
• CEMECH
• PJS
• Potensky
• HIMAX
• HYPERION
• FEIGAO , TOWER PRO
• ALIGN

Tchéquie, Allemagne, Chine
20
21

• PRINCIPAUX KITS
• GO-BRUSHLESS EFLY-POWER SLOFLY
• AirCraft World (Japon)
• Brushless Kit (Allemagne)
• Komodo-Hobby
• Little Screamers
• Strong RC Motors
• Causemann
• Batman


21
LF
22
Du plus petit 5.8 gramme
Jusquau plus gros gt 1 kg
22
LF
23

• PARAMETRES DE BASE
• Kv rpm/V coefficient de vitesse
• Rm ohm résistance phase-phase
• Io A courant à vide (_at_ tension V)
• dIo / dV pente de Io fonction de V
• (Kt mNm/A) coefficient de couple
• Produit Kv Kt CONSTANTE (environ 9500)

23
LF
24

• REGLE DE BASE N 1
• Nbw Nombre de tours par dent
  (conducteurs/encoche)
• Plus Nbw est grand , plus il y a de couple
• Plus la vitesse est faible.
• Kv (rpm/V) plus petit
• et lycée de versailles

24
LF
25
Point de fonctionnement (couple)
Puissance
Eta max
Vitesse rpm
courant
rendement
I max
Zone utile
Couple résistant
blocage
25
LF
26
REGLE DE BASE N 2 Adapter la charge au
courant adequat
26
LF
27

• REGLE N3
• Essai de température TC
• Sur table, avec lhélice .. Observer
• et la consommation I (ampères)
• Sachant quen vol ce sera moins dur
• ( sauf  cochon pendu  maintenu )

TC
27
LF
28
Mesures Rm (résistance interne) ( Loi dohm )
Voltmètre 1 V par ex.
Etoile triangle ??
Le moteur ne tourne pas
Alimentation stabilisée CC 2 A par ex.
Brushless 0.5 ohm
A
B
C
28
LF
29
Mesures Kv, Io
rien
On mesure Io et rpmo à vide f (V)
29
LF
30

• Mesures Kv, Io à vide
• Tableau Io et rpmo _at_ V de 8 à 12 V
• Kv rpmo / ( V Rm Io)

Io A
rpmo
Kv rpm/V
alim
Eta max
I Eta max
V

A
8
0.210
3680
471
71.6
1.366
9
10
0.240
4600
470
72.8
1.633
11
12
0.260
5520
469
74
1.862
Rm 0.9 ohm EXCEL pratique ou
Logiciel
30
LF
31
Mesures sur hélices
hélice
BANC DYNAMOMETRIQUE
_at_V conso (A) , vitesse(rpm) , traction
statique(gf) , rendement
LF
31
32
Support
Wattmetre
Balance
LF
32
33
BANC  Medusa Research liaison PC
33
LF
34
BANC DYNAMOMETRIQUE
Mesure du couple sur boîtier moteur monté
flottant sur roulements
LF
34
35

• Simulation
• MOTOCALC (brushed et brushless)
• Perso

• Complet (Batterie, Motorisation, Avion)
• Version complete 1 mois gratuit
• 35 US

LF
35
36
Gratuits !!
LF
36
37
37
LF
Gratuit !!
38

• Logiciel de configuration
• Configurator
• Torcman
• Go Brushless
• Perso

LF
38
39

• CONTROLEURS DE VITESSE
• Difficile à faire soi-même
• Prix de 30 à 100 euros et
• MGM-ComPro
• Castle Creation
• Jeti
• TowerPro Chine

Programmation USB par câble
LF
39
40
ESC
6 Mosfets
PIC, ATMEL ..
Séquencement 6 switches
A
B
C
Décodage PPM
a
b
c
S
5 V
S
Détection Position Rotor
Séquence 6x60 Ab , bC , Ca , aB , Bc , cA
LF
40
41

• DIY - ESC
• Frédéric BRAME
• http//frederic.brame.free.fr/
• Mattias MISERA Julian WINGERT
• http//www.bldc.de/
• Groupes de discussion, forums

LF
41
42
Connecteurs
LF
42
43
Concept DIY à faire soi-même
LF
43
44
Double stator 9S-9C-6P
LF
44
45
Mini turbine brushless
LF
45
46

• DOCUMENTATION
• GOOGLE  brushless ,  outrunner
• Sites français ( Electrofly ,  Le Gallou ,
   Jorge Nolla )
• Sites en anglais (Powerditto, ..)
• Groupes de discussion, forums

• Moteur perso, Electron-libre (base de données
  EXCEL)
• LRK-Torquemax (Ron VAN SOMMEREN)
• RC-Groups

FIN
LF
46
47
Question subsidiaire
Dou vient ce stator, pour moteur à rotor externe
?

1. dun vélo électrique
2. dune machine à laver  all black
3. dune mini turbine pour éolienne

LF
47
