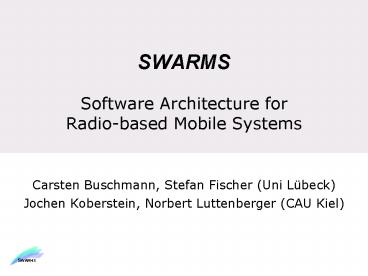

SWARMS Software Architecture for Radiobased Mobile Systems

1
SWARMSSoftware Architecture for Radio-based
Mobile Systems

• Carsten Buschmann, Stefan Fischer (Uni Lübeck)
• Jochen Koberstein, Norbert Luttenberger (CAU
  Kiel)

2
Overview

• Introduction to SWARMS
• Programming swarms of devices
• Context awareness for swarms of devices
• Further reading

3
Introduction to SWARMS

• Information-centric middleware for
  self-organizing swarms of mobile systems, esp.
  Wireless Sensor Networks (WSNs)
• exploration of new (old?) co-operation paradigm
  shared information space
• communication requirements
• programming methodology
• acquiring and keeping sensor data context
• System Programming instead of programming
  individual devices

4
Co-operation in WSNs

• Information sharing revised
• Nodes read their local sensors,
• spread out their information,
• receive information from others,
• and build their local view.
• Local decisions are based on local view.
• Data consistency not guaranteed.
• Paradigm distributed virtual Shared Information
  Space
• dvSIS needs no central components.
• dvSIS is union of all local views.
• dvSIS exists as a virtual entity only.

5
dvSIS Model

• dvSIS modeled as virtual document
• semi-structured
• self-describing information components
• including context info, e.g.
• time
• location
• reliability
• grammar to describe
• dvSIS
• local views
• messages

lttemp_fieldgt lttemp_samplegt lttempgt85lt/tempgt
ltlocationgt5419'34"N,
1008'42"Olt/locationgt lt/temp_samplegt
lttemp_samplegt lttempgt35lt/tempgt ltlocationgtd
ining roomlt/locationgt lt/temp_samplegt lttemp_sampl
egt lttempgt105lt/tempgt ltlocationgtdon't
knowlt/locationgt lt/temp_samplegtlt/temp_fieldgt
BEGIN Temp_field SEQUENCE OF
temp_sample Temp_sample Temp_sample
SEQUENCE temp Temperature, location Location
Temperature ... Location
... localview Temp_field message Temp_field
END
6
Omnicast Communication

• Three XCAST-filters
• Extract "new" information
• validate incoming messages against grammar
• merge new informationinto local view
• Let others share your information
• (re-)broadcast own information
• in multi-hop environmentscontrolled flooding of
  information from others (different algorithms
  for content-based flooding control)
• Local processing

7
Kontextinformation im dvSIS

• Beispiel DV-hop von Niculescu und Nath
• Datenstruktur

8
Content based forwarding
if (ltrolegt anchor) on init send ltanchorsgt
with ltmyidgt on reception of ltanchorsgt
if (ltidgt ! myid) if (not present)
insert update lthopsizegt
incr ltdistgt forward ltanchorsgt else if
(ltdistgt smaller) merge update
lthopsizegt incr ltdistgt forward ltanchorsgt
if (ltanchorsgt gt ltfloodlimitgt)
calc lthopsizegt forward lthopsizegt

• XCastRegeln
• Datenstruktur

if (ltrolegt node) on reception of
ltanchorsgt if (ltanchorsgt lt ltfloodlimitgt)
if (not present) insert
incr ltdistgt forward ltanchorsgt else if
(ltdistgt smaller) merge incr
ltdistgt forward ltanchorsgt lthopsizegt if
(ltdvhop/hopsizegt ! null) insert
calcposition forward lthopsizegt
9
Programming Methodology
XML Schema
receive
send
STAX/g
STAX/p
FSM
events
interfaces
event-drivenapplication
application programing
STAX Simple Typed API for XML
dvSIS local view
runtime
compile-time
10
Code Size / Execution Time
Binary Code Size
Execution Time in TI MSP430
93,6kB 90,5
ltltcastax/p 4,1kB 6
FSM description 0,3kB 0,5
Call-back skeletons 2kB 3
11
Simulation

• Anforderungen an einen Simulatormit
  Testbed-Funktionalität
• Funk, Mobilität,
• Simulation von großen Netzen
• Bereitstellung einer virtuellen Umgebung (? z.B.
  Sensor-Input)
• Simulation im Rahmen der SW-Entwicklung
  (Testphase)
• Applikation sollte auf Simulator UND Knoten
  ausführbar sein
• Einfache Bewertung des Netzverhaltens(Visualisier
  ung u. Evaluation)

12
Plattformabstraktion"

• Anforderung
• Plattformunabhängige Applikation
• Effizientes und trotzdem flexibles API
• Ansatz
• Beschreibung der Sensor-Konfiguration als
  XML-Dokument
• Generierung eines Node-API aus
  Sensor-Konfiguration

13
Informationsquellen und -senken

• Sensoren, Funkschnittstelle etc. als
  Informationsquellen und senken
• Read
• Write
• Callback
• Mögliche Quellen und Senken
• Bild-Dateien
• Video-Ströme
• Funktionen (u.a. Methoden des Simulators selbst,
  z.B. Funkschnittstelle oder Uhr)
• Bindung des API an virtuelle Quellen (für
  Simulation)

14
Demo

• Ja Demo ?

15
Integrierte Entwicklungsumgebung

• Eclipse-Anbindung via Plug-ins

16
SpyGlass Sensornetzvisualisierung

• Debugging und Deployment schwierig
• verteilter Visualisierer als Hilfe
• Flexibel
• Erweiterbar durch Plugins
• Recording und Playback

17
Untersuchung von Zeitsynchronisation

• Synchronisation durch Fluten
• Verfahren von Römer

Temp20C t02200,000 tsend 02417,000
12417,020
?t10000,020
Temp20C 12200,000
18
Eine theoretische Alternative

• TICTAC Traffic Induced Control of Time And
  Communication
• Annahme zeitliche und räumliche Variation des
  Verkehrs
• Synchronisation nur, wenn sie lohnt
• Simulation mit Ns-2
• 318 Knoten
• Variation der Parameter

19
Quantitative Analyse und Modell
20
Symbolische Lokation

• Gegeben
• Regionsdefinitionen
• Positionskoordinaten
• Ziel
• Erstreckung der Regionen bekannt

• Vorgehen
• Randerkennung
• Lokale Aggregation von Randinformation
• Globale Regions-konstruktion in der Region
• Verteilung im Netz

21
Bisherige Ergebnisse

• Randerkennung
• Lokale Aggregation von Randinformation
• Globale Regions-konstruktion in der Region

1600 Knoten, Merge Distance 0
22
http//www.swarms.de
