Title: Rangkaian Perhubungan Data


1

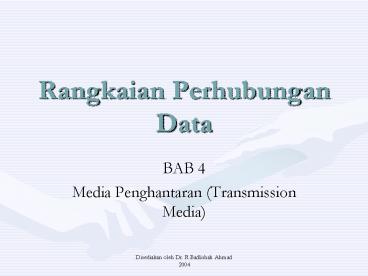

Rangkaian Perhubungan Data
  • BAB 4
  • Media Penghantaran (Transmission Media)

2
Secara Keseluruhan
  • Guided - guna wayar/kabel
  • Unguided - tanpa wayar/kabel
  • Ciri-ciri dan kualiti sesuatu isyarat ditentukan
    oleh media dan isyarat itu sendiri
  • Untuk guided, media adalah penting
  • Untuk unguided, Lebarjalur yang dihasilkan oleh
    antena adalah lebih penting
  • Perkara-perkara penting ialah kadar data dan
    jarak

3
Faktor-Faktor Sesebuah Rekaan (Dititikberatkan)
  • Lebarjalur
  • Lebarjalur tinggi, tinggi kadar data
  • Kelemahan Penghantaran
  • Lemahan (Attenuation)
  • Gangguan (Interference)
  • Jumlah penerima
  • Dalam guided media (media terpandu)
  • Banyak penerima (multi-point) lebih banyak
    attenuation

4
Spektrum Elektromagnetik
5
Guided Transmission Media
  • Media Penghantaran Terpandu
  • 3 Jenis, terdiri dari
  • Twisted Pair (Wayar Terpiuh)
  • Coaxial cable (Kabel coaxial)
  • Optical fiber (Gentian Optik)

6
Twisted Pair
7
Kegunaan Twisted Pair
  • Media yang sangat biasa digunakan ketika ini di
  • 1) Rangkaian2 Telefon
  • Di antara rumah dan exchange tempatan local
    exchange (subscriber loop)
  • 2) Antara Bangunan
  • Sambungan ke private branch exchange (PBX)
  • 3) Untuk local area networks (LAN)
  • 10Mbps or 100Mbps

8
Twisted Pair - Pros Cons
  • Kebaikan
  • Murah
  • Mudah dikendalikan
  • Keburukan
  • Jarak penghantaran yang pendek/dekat
  • Kadar data yang rendah
  • Lebarjalur rendah

9
Twisted Pair - Ciri-ciri Penghantaran
  • Untuk Analog
  • Perlukan Amplifier (Penguat) setiap 5km to 6km
  • Untuk Digital
  • Biasanya guna isyarat analog atau digital
  • Pengulang (repeater) setiap 2km or 3km
  • Jarak Penghantaran terhad
  • Lebarjalur terhad (1MHz)
  • Kadar Data terhad (100Mb/s), kini boleh didapati
    utk 250Mb/s
  • Senang menerima gangguan interference dan hingar

10
Unshielded Shielded TP
  • Unshielded Twisted Pair (UTP)
  • Wayar telefon biasa
  • Paling Murah
  • Mudah untuk dipasangkan
  • Sensitif pada gangguan EM luaran
  • Shielded Twisted Pair (STP)
  • Berserta pelindung (Metal braid atau sheathing)
    dapat menggurangkan gangguan EM
  • Lebih Mahal
  • Agak sukar dipasang (berat, tebal)

11
Kategori UTP
  • Cat 3 (kategori 3)
  • Lebarjalur mencecah sehingga 16MHz
  • Twist length dari 7.5 cm to 10 cm
  • Cat 4
  • Lebarjalur mencecah sehingga 20 MHz
  • Cat 5
  • Lebarjalur mencecah sehingga 100MHz
  • kini biasa didapati pada bangunan-bangunan
    pejabat
  • Twist length dari 0.6 cm to 0.85 cm

12
Near End Crosstalk
  • Kemasukan satu isyarat kepada isyarat yang lain
  • Terjadi bila isyarat yang dihantar ke talian
    penghantar dipantulkan (dimasukkan) kedalam
    penerima Coupling takes place when transmit
    signal entering the link couples back to
    receiving pair
  • contoh, isyarat yang dihantar termasuk ke dalam
    isyarat yang sedang diterima
  • berlaku dalam sesuatu unit transceiver
    (transmitter receiver)

13
Coaxial Cable
14
Aplikasi Coaxial Cable
  • Media yang fleksibel
  • Edaran Isyarat Televisyen (Television
    distribution)
  • Ariel ke TV
  • Kabel TV
  • Penghantaran telefon jarak jauh
  • Boleh memuatkan 10,000 panggilan telefon serentak
  • Kini ditukarkan ke kabel gentian optik
  • Talian sistem komputer jarak dekat (satu ketika
    dulu)
  • Rangkaian Kawasan Setempat (Local area networks)

15
Coaxial Cable - Ciri Penghantaran
  • Analog
  • Penguat (Amplifiers) untuk beberapa km
  • Jarak amplifier lebih dekat untuk frekuensi yg
    tinggi
  • Lebarjalur paling tinggi 500MHz
  • Digital
  • Pengulang (Repeater) setiap 1km
  • Jarak pengulang lebih dekat untuk kadar data yang
    tinggi

16
Gentian Optik (Optical Fiber)
17
Optical Fiber - Kebaikan
  • Kapasiti yang tinggi
  • Kadar data ratusan Gbps
  • Saiz yang kecil ringan
  • Attenuation yang rendah
  • Tidak sensitif pada gangguan Elektromagnetik
    sebab menggunakan tenaga cahaya dan bukan tenaga
    elektrik
  • Jarak Pengulang (repeater) yang besar (bagus utk
    kurangkan kos)
  • sekurang-kurang 10km

18
Gentian Optik - Aplikasi
  • Trunk jarak jauh
  • Trunk Metropolitan (bandar)
  • Trunk Rural exchange (luar bandar)
  • Subscriber loops (Syarikat2 persendirian)
  • LAN

19
Optical Fiber - Ciri-ciri Penghantaran
  • Bertindak sebagai pandu gelombang utk frekuensi
    1014 ke 1015 Hz
  • Sebahagian dari spektrum infrared visible
  • Sumber2 1) LED (Light Emitting Diode)
  • Murah
  • Beroperasi pada julat suhu yang besar
  • Tahan lama
  • 2) (ILD) Injection Laser Diode
  • Lebih efisyen
  • Kadar data yang tinggi
  • Guna Wavelength Division Multiplexing (WDM)

20
Mod Penghantaran Gentian Optik
21
Penghantaran Tanpa Wayar (Wireless Transmission)
  • Media tak terpandu (Unguided media)
  • Penghantaran dan penerimaam melalui antena
  • Berarah (Directional)
  • Beam yang difokuskan (Focused beam)
  • Alignment yang baik diperlukan (Careful alignment
    required)
  • Semua Arah (Omnidirectional)
  • Isyarat disebarkan ke semua arah
  • Boleh diterima oleh banyak antena

22
Frekuensi
  • 2GHz hingga 40GHz
  • Gelombang Mikro (Microwave)
  • Penghantaran berarah (Highly directional)
  • Titik ke titik (Point to point)
  • Biasanya guna Satelit
  • 30MHz hingga 1GHz
  • Pelbagai Arah (Omnidirectional)
  • Penyiaran radio (Broadcast radio)
  • 3 x 1011 ke 2 x 1014
  • Infrared
  • Tempatan (Local) utk jarak yg dekat

23
Terrestrial Microwave
  • Dish Parabola (Parabolic dish)
  • Beam yang difokuskan (Focused beam)
  • Line of sight
  • Telekomunikasi jarak jauh
  • Frekuensi tinggi, maka tinggi kadar data yang
    boleh dihantar

24
Satellite Microwave
  • Satelit digunakan sebagai stesen relay
  • Satelit akan menerima satu frekuensi, kuatkan
    atau ulang isyarat tersebut dan hantar semula
    dengan frekuensi yang lain ke destinasi yg
    ditetapkan
  • Memerlukan orbit geo-stationary
  • Ketinggian 35,784km
  • Aplikasi
  • Televisyen (satelit TV contoh ASTRO)
  • Telefon jarak jauh
  • Rangkaian bisnes persendirian

25
Penyiaran Radio (Broadcast Radio)
  • Pelbagai arah
  • radio FM
  • UHF dan VHF utk televisyen
  • Mudah menerima gangguan multipath
  • Pantulan (Reflections)

26
Infrared
  • Modulate noncoherent infrared light
  • Line of sight (or reflection)
  • Tidak boleh melepasi dinding konkrit
  • Contoh Alat kawalan TV
