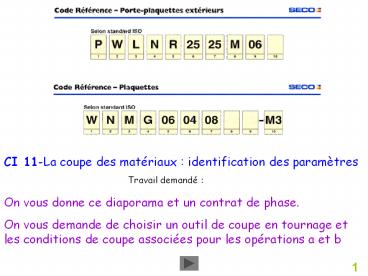

CI 11-La coupe des matériaux identification des
paramètres
Travail demandé
On vous donne ce diaporama et un contrat de
phase. On vous demande de choisir un outil de
coupe en tournage et les conditions de coupe
associées pour les opérations a et b
1
2
Sommaire
1 - Un peu de cours
2 Choix du porte-outil
3 Choix de la plaquette
4 Les paramètres de coupe
2
3
Pour commencer, examinez le contrat de phase à
compléter avec attention, et posez-vous la
question suivante
1-Usinage intérieur ou extérieur?
3
4
Si cest un outil extérieur, alors la désignation
du porte-outil est de la forme suivante (voir
catalogue SECO p8)
Si cest un outil intérieur, alors la désignation
du porte-outil est de la forme suivante (voir
catalogue SECO p10)
4
5
2-Quelles formes à réaliser sur la pièce?
Le profil (la forme de la pièce) à générer
conditionne la forme de loutil. Exemple Avec
loutil PCLNR, il est possible de dresser et de
charioter ce que ne permet pas loutil DCBNR.
Langle de direction darête ?r et langle de
pointe de la pastille carbure er conditionnent
les formes réalisables.
5
6
Voici quelques exemples de formes réalisables en
fonction de la forme de la plaquette et de
langle de direction darête Kr
6
7
Les outils les plus souvent utilisés
7
8
3-Opération débauche ou de finition?
EBAUCHE
FINITION
8
9
4-Dimension de la plaquette?
EBAUCHE
FINITION
Grosse plaquette ? grosse passe ? ébauche ?grande
puissance nécessaire à la mise en œuvre. Petite
plaquette ? petite passe ? finition ?faible
puissance nécessaire à la mise en œuvre.
9
10
5-Quelle est la rugosité minimale à obtenir
(finition) et quel est le plus petit rayon
intérieur à usiner ?
Le rayon de bec Re conditionne létat de surface
obtenu plus Re est grand, meilleur est létat de
surface Ra
10
11
Sommaire
1 - Un peu de cours
2 Choix du porte-outil
3 Choix de la plaquette
4 Les paramètres de coupe
11
12
Nous allons maintenant choisir un porte-outil
pour lopération dusinage à compléter, reprenons
les éléments constituants la désignation lun
après lautre.
Partons du fait que tous le monde a bien vu que
lopération dusinage en question est une
opération dusinage extérieur
12
13
Voici les différents mode de fixation de la
plaquette sur le porte-outil

• Comme le lycée dispose uniquement des modes de
  fixation
• par serrage/plaquette avec trou central,
• par vis,
• donner la lettre correspondante à votre choix sur
  le document réponse.

13
14
Intéressons-nous maintenant au deuxième élément
de la désignation normalisée de notre porte-outil.
Partons du fait que tous le monde a bien vu que
lopération dusinage en question est une
opération dusinage extérieur et plus
particulièrement une opération débauche
extérieur.
14
15
15
16
16
17

• Sachant que
• nous sommes en ébauche
• forme à réaliser (dressage chariotage), donner
  la lettre correspondante à votre choix sur le
  document réponse.

17
18
Intéressons-nous maintenant au troisième élément
de la désignation normalisée de notre porte-outil.
Langle inscrit sur les schémas correspond à
langle de direction darête (Kr) de la plaquette
carbure.
18
19

• En général nous allons choisir un type de
  porte-plaquette avec un angle de direction
  darête de
• 95 en ébauche
• 93 en finition , donner la lettre
  correspondante à votre choix sur le document
  réponse.

19
20
Intéressons-nous maintenant au quatrième élément
de la désignation normalisée de notre porte-outil.
Langle inscrit sur les schémas correspond à
langle de dépouille de la plaquette (ao mesuré
dans PO) sur le porte plaquette.
20
21

• Nous choisirons en général un angle de dépouille
  de
• 7 en ébauche
• 5 en finition , donner la lettre correspondante
  à votre choix sur le document réponse.

21
22
Intéressons-nous maintenant au cinquième élément
de la désignation normalisée de notre porte-outil.
22
23
Réfléchissez au lycée nous avons des tours CN à
tourelle arrière donc les outils extérieurs sont
en général à Donner la lettre correspondante à
votre choix sur le document réponse.
23
24
Intéressons-nous maintenant au sixième et au
septième élément de la désignation normalisée de
notre porte-outil.
Les deux valeurs indiquées représentent la
hauteur du corps et la largeur du corps (valeurs
en mm). Pensez à choisir un porte-outil rigide en
ébauche.
24
25
Allez voir dans la servante outils de tour CN
pour voir ce dont nous disposons, donner les
valeurs correspondantes à votre choix sur le
document réponse.
25
26
Intéressons-nous maintenant au huitième élément
de la désignation normalisée de notre porte-outil.
La lettre correspond à une longueur donnée de
loutil. Pensez à choisir un porte-outil rigide
en ébauche (pas trop long).
26
27
Allez voir dans la servante outils de tour CN
pour voir ce dont nous disposons, donner la
valeur correspondante à votre choix sur le
document réponse.
27
28
Intéressons-nous maintenant au neuvième élément
de la désignation normalisée de notre porte-outil.
La valeur correspond à la longueur de larête de
coupe de la plaquette. Allez voir laide
proposée diapositive suivante.
28
29
29
30
Il faut tenir compte de la profondeur de passe
indiquée sur le contrat de phase.
Voir catalogue pour L normalisée (colonne
 insert size )
30
31
Donner la valeur correspondante à votre choix sur
le document réponse.
31
32
Intéressons-nous maintenant au dixième élément de
la désignation normalisée de notre porte-outil.
Ce paramètre correspond à un code interne au
fabricant, il nest pas toujours renseigné.
32
33
Sommaire
1 - Un peu de cours
2 Choix du porte-outil
3 Choix de la plaquette
4 Les paramètres de coupe
33
34
Nous allons maintenant choisir une plaquette
carbure pour lopération dusinage à compléter,
reprenons les éléments constituants la
désignation lun après lautre.
La première lettre de la désignation correspond à
la forme de la plaquette (er) .
34
35
Eh oui, la forme de la plaquette est celle que
vous avez choisi précédemment lors du choix du
porte-outil (élément 2), donner la lettre
correspondante à votre choix sur le document
réponse.
35
36
Intéressons-nous maintenant au deuxième élément
de la désignation normalisée de notre plaquette.
Langle inscrit sur les schémas correspond à
langle de dépouille de la plaquette, même chose
que précédemment pour le porte-outil .
36
37
Là encore, langle de dépouille de la plaquette
est identique à celui que vous avez choisi
précédemment lors du choix du porte-outil
(élément 4), donner la lettre correspondante à
votre choix sur le document réponse.
37
38
Intéressons-nous maintenant au troisième élément
de la désignation normalisée de notre plaquette.
Cette lettre correspond à la classe de tolérance
de la plaquette, nous choisirons le plus souvent
la classe M.
38
39
Choisissez la classe de tolérance M, cest celle
qui est la plus souvent choisie.
39
40
Intéressons-nous maintenant au quatrième élément
de la désignation normalisée de notre plaquette.
Cette lettre correspond au type de plaquette,
cest-à- dire à la géométrie de la plaquette et à
son mode de fixation .
40
41

• Le type F correspond à  brise copeau sur 2
  face, sans trou de fixation
• Type T correspond à  brise copeau sur 2 face,
  avec trou de fixation ,
• donner votre choix entre ces 2 types de plaquette
  sur le document réponse.

41
42
Intéressons-nous maintenant au cinquième, sixième
et septième élément de la désignation normalisée
de notre plaquette.
Voir aide proposée diapositive suivante
42
43
43
44
O6? longueur de larête de coupe (mm) déjà
choisie au 9ème élément du choix du porte-outil
O4? épaisseur de larête de coupe (mm) choisir
en fonction du stock outil disponible
O8? Re, rayon de bec de la plaquette (mm) il
doit être important en ébauche, voir tableau
ci-dessous pour les valeurs normalisées, choisir
en fonction du stock disponible.
En ébauche Re doit être le plus grand possible
44
45
Reportez les valeurs choisies sur le document
réponse sur le document réponse.
45
46
Intéressons-nous maintenant au huitième, neuvième
et dixième élément de la désignation normalisée
de notre plaquette.
A noter que ces 3 derniers éléments sont
facultatifs
46
47

• Version darête de coupe arêtes chanfreinées
• Version LNR déjà choisie lors du choix du
  porte-outil (5ème élément), compléter le document
  réponse.

47
48
Sommaire
1 - Un peu de cours
2 Choix du porte-outil
3 Choix de la plaquette
4 Les paramètres de coupe
48
49
Données Nuance de base ébauche GC 4035 Nuance
de base finition GC 4015 Matière pièce acier
trempé et revenu avec HB275

• Travail demandé à laide du document ressource
  fourni
• Donnez une valeur de la vitesse de coupe Vc
  (m/min)
• - Donnez une valeur de lavance par tour f
  (mm/tr)
• Compléter le contrat de phase.

49
50
Pour lopération de finition Avec le porte-outil
S V J B L 25 25 H 06 Et la plaquette V B M G 06
04 08 T L-M3 Si je prend une avance par tour f
0.1 mm/tr Daprès le tableau ci-dessous, est-ce
que jobtiendrai létat de surface Ra spécifié
sur le contrat de phase?
