CONCEPTION DE CONSTRUCTIONS PREFABRIQUEES EN BETON

1

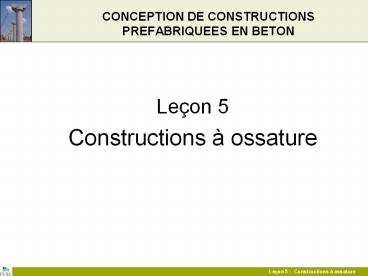

CONCEPTION DE CONSTRUCTIONS PREFABRIQUEES EN BETON

• Leçon 5
• Constructions à ossature

2
Types de constructions linéaires préfabriquées

• Constructions à portiques
• Bâtiments industriels
• Halls de stockage, etc...
• Constructions à ossature
• Bureaux, bâtiments
• commerciaux, parkings, ...

3
Constructions à portiques

• Portique de base
• 2 colonnes poutre de toiture
• Portée 15 à 48 m
• Série de portiques simples
  pour réaliser un bâtiment

4
Constructions à portiques

• Toiture en éléments préfabriqués précontraints
• Portiques avec éléments de toiture nervurés
  légers en béton

5
Eléments

• Exemples de couvertures
• Béton cellulaire
• Eléments nervurés légers

6
Constructions à portiques

• Poutres de toiture droites en forme de I
• Portée de 15 à 32 m

7
Constructions à portiques avec pannes

• Plus grande distance entre portiques
• Pannes de 6 m à 16 m

8
Constructions à portiques avec poutres primaires
et secondaires

• Grands espaces ouverts, avec un minimum de
  colonnes intérieures
• Variante avec poutres
  droites
• Poutres de toiture primaires et secondaires
• Dimensions max. de maille 24 x 24 m

9
Constructions à portiques

• Gamme de portées

Type de poutre Minimum
Optimum Maximum Poutre toiture B
12 m 18 - 32 m 50 m Pannes
4 8 - 12
16 Poutre primaire C 12 12 - 18
24 Hauteur colonne 4
12 20
10
Solutions alternatives

• Eléments de toiture en bâtière
• Hall industriel avec façades préfabriquées,
  portiques intérieurs avec poutres droites et
  éléments de toiture en bâtière

Portée jusquà 24 m
11
Portiques avec plancher intermédiaire

• Portée A 6 à 18 m
• Portée B 7,20 à 9,60 m

12
Constructions à ossature

• Principe
• Construction typique préfabriquée avec ossature
  et noyau central

Noyau
Planchers
Poutres
Colonnes
13
Constructions à ossature
Caractérisation

• Bâtiments bas (? 3 à 4 étages)
• Colonnes encastrées dans les fondations

• Bâtiments plus élevés (jusquà 40 étages)
• Colonnes, poutres, noyau central et
  éventuellement murs de contreventement.

14
Constructions à ossature

• Exemple dun bâtiment bas avec colonnes
  encastrées dans les fondations

15
Constructions à ossature

• Centre commercial de 125.000 m²
• Liaison de lélément
• de couronnement
• avec la structure

16
Exemples de constructions à ossature

• Parkings
• Bâtiments de bureaux

17
Disposition en plan et modulation
Conception modulaire La
modulation sur base de la largeur
du plancher est recommandée
Des dispositions Solutions de
coins irrégulières sont également
possibles
18
Disposition en plan et modulation

• Exemple dune ossature préfabriquée modulée

A
A
19
Stabilité

• Encastrement des colonnes dans les fondations
• Les efforts horizontaux sont distribués sur
  toutes les colonnes
• par laction diaphragme de la toiture

20
Stabilité

• Contreventement en acier pour des toitures
  légères
• Les contreventements en acier réalisent
• la distribution des efforts horizontaux sur
  toutes les colonnes

21
Stabilité

• Constructions à ossature contreventée
• Toutes les actions horizontales sont reprises
  par les noyaux

22
Eléments

• Colonnes
• Dimensions de colonnes standards recommandées

b/h 300 400 500 600 800 300 x x x 400 x
x x 500 x x x 600 x x
x ronde kol. x x x x
23
Eléments

• Poutres
• Pannes
• Poutres rectangulaires
• Poutres de plancher rectangulaires
• Poutres droites en T- renversé et en L

24
Eléments

• Poutres
• Poutres droites en I
• Poutres primaires
• de toiture
• Poutres de toiture à
  versants

25
Assemblages

• Aperçu
• Solution avec consoles Solution sans consoles

Les colonnes peuvent avoir une longueur de 1 à 4
étages
Les colonnes ont la longueur dun étage
Colonne - colonne
Colonne - poutre
Pas besoin de consoles. Les poutres de plancher
sappuyent directement sur les colonnes
Des consoles sont nécessaires pour appuyer les
poutres
Colonne - fondation
26
Assemblages

• Colonne - fondation
• Puits de fondation Armatures en attente
  Liaison boulonnée

27
Colonne - fondation

• Puits de fondation
• Puits préfabriqués
• Principe

28
Colonne - fondation

• Armatures en attente
• Gaines dans la colonne
• pour insertion des
• armatures en attente
• Positionnement des
• armatures en attente
• dans la fondation

29
Colonne - fondation

• Liaison boulonnée
• Angles en acier soudées aux
• armatures de la colonne, et fixés
• par boulonnage à des barres
• filetées sortant de la fondation

30
Assemblages

• Colonne - Colonne
• avec armatures en attente avec
  liaison boulonnée

Mortier
Cornières soudées aux armatures de la colonne
Béton fin
Armatures en attente
Plaque de support
31
Assemblages

• Colonne - poutre de toiture
• avec gaines rempies de mortier avec
  tiges filetées et boulonnage

mortier
Néopène Douilles
Néoprène
32
Assemblages

• Colonne - poutre
• sur tête de la colonne aux étages
  intermédiaires

avec consoles
Liaison boulonnée
Gaine Goujon Néoprène
Liaison par goujons
Colonne dabout
sans consoles
Liaison par goujons
Béton fin
Colonne intermédiaire
Néoprène
33
Assemblages

• Poutre - poutre
• Pannes sur poutre de toiture Poutre de toiture
  sur poutre primaire

Liaison par barres et gaines
Toiture acier Isolation Etanchéité
Étriers en attente Néoprène
Au dessus de la poutre
Sur consoles à la poutre
