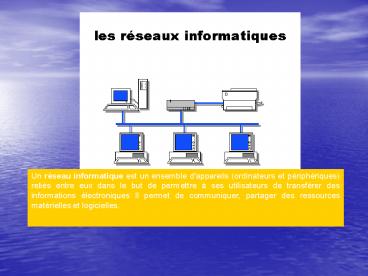

Un réseau informatique est un ensemble
d'appareils (ordinateurs et périphériques) reliés
entre eux dans le but de permettre à ses
utilisateurs de transférer des informations
électroniques Il permet de communiquer, partager
des ressources matérielles et logicielles.
2
Le lien physiqueLes données informatiques se
présentent sous forme d'un flux d'informations
binaire ou bits, de nature électrique, optique,
etc...La communication de  ces données entre
un émetteur et un récepteur nécessite en premier
lieu la présence d'un lien ou vecteur physique.
3
 Technologies de liaison
Lien cuivre C'est le moyen le plus ancien de transférer des données. Le signal est de nature électrique. Exemple câble dit "téléphonique", FTP cat 5e, 4 paires de fils torsadés.
Fibre optique Le signal électrique binaire est converti en signal binaire optique. La fibre est en verre ou en plastique.Un phénomène optique fait que le signal lumineux est guidé par la fibre.Exemple Fibre à connecteur ST
Divers... - Courant porteur (CPL) une porteuse
H.F. est injectée sur le circuit électrique.-
ADSL une porteuse H.F. est injectée sur le
circuit téléphonique.- Laser un faisceau
laser est modulé par le flux binaire.
4
Protocoles de liaison physique
Ethernet1972 Norme IEEE  802.3Le norme définit les niveaux des tensions électrique, le codage des 0 et des 1, la qualité requises des câbles,...Ethernet supporte un débit de 10Mbits/s sur paire torsadée cat4Fast Ethernet supporte un débit de 100Mbits/s sur paire torsadée cat5Gigabit Ethernet supporte un débit de 1000Mbits/s sur paire torsadée cat5e ou 6L'électronique d'émission/reception du signal électrique est assemblé sur une carte d'interface réseau ou NIC . Celle-ci se présente sous la forme intégrée à la carte mère, carte PCI, périphérique USB ou PCMCIA.Une carte d'interface réseau reçoit lors de sa fabrication un numéro d'identification unique au monde inscrit dans un de ses circuit intégrés. Ce numéro est appelé  adresse MAC il est codé sur 48 bits (6 octets) il est généralement exprimé en hexadécimal.Les caractéristiques du signal Ethernet (Norme IEEE802.3) sont les suivantes     Signal asynchrone    Bande de base    Encodage Manchester (front montant 1)    2 niveaux significatifs 0 V (idle) , 2V et -2 V    Taux d'erreur désiré lt 1 / (10 8)NIC Network Interface CardMAC Media Acess Control Cordon de brassage Connecteur RJ45 Network Interface Card
WIFI norme IEEE  802.11La norme définit les fréquences des porteuses, le débit théorique, etc...802.11b utilise une porteuse dont la fréquence peut prendre 13 valeurs différentes (canaux) allant de f2,412GHz à f2,472GHz.Type de modulation fréquence (FSK/PSK).La puissance d'émission max. est de 100mW (en Europe).La méthode d'accès concurrents au canal est CSMA/CA.Le débit est variable de 1, 2, 5.5 ou 11 Mbit/s  pour s'adapter à la qualité de la liaison.La carte d'interface (NIC) possède une adresse MAC unique sur 48bits la connexion au réseau est assurée par un brin rayonnant (antenne), ou par un dispositif optique infrarouge (IR)
5
La topographie décrit l'organisation physique du
réseau, celle que l'on voit... on parle aussi
parfois de topologie physique.
topographie en bus tous les postes sont reliés
à un conducteur (fil) électrique
commun.Avantages câblage simple,
économique.Inconvénients si le bus est rompu,
de nombreux postes sont déconnectés collisions
inévitables.topographie en étoile tous les
postes convergent vers un point
central.Avantages si un lien est rompu, un
seul poste est déconnecté. collisions évitables
sous conditions.Inconvénients câblage couteux
matériel d'interconnexion nécessaire.topographie
en anneau chaque poste à deux voisins le
dernier étant rebouclé sur le premier.Avantages
câblage relativement économique pas de
collisionsInconvénients  si le bus est rompu,
de nombreux postes sont déconnectés
6
Matériel d'interconnexion
Le concentrateur Quand il reçoit une information
en provenance d'un des ordinateurs connectés, le
hub la diffuse à tous les autres ordinateurs
connectés, quelque soit le destinataire réel du
message.
Il est parfois appelé hub, concentrateur ou multi répéteur.Le Hub a pour tache d'interconnecter les machines du réseau on va donc y  brancher les câbles provenant des différents ordinateurs, imprimantes réseau, hubs ou Switch en cascade, .... Principe de fonctionnement Quand il reçoit une information en provenance d'un des ordinateurs connectés, le hub la diffuse à tous les autres ordinateurs connectés, quelque soit le destinataire réel du message.
Le commutateur (Switch) Le commutateur a pour
tache d'interconnecter les machines du réseau Il
se connecte comme un hub.Principe de
fonctionnement du switch Un commutateur
(switch) se comporte comme un pont filtrant
quand il reçoit une information en provenance
d'un des ordinateurs connectés, le switch la
transmet à ordinateur destinataire  du message.
Contrairement au hub, on peut donc dire qu'il est
 intelligent , car il capable de savoir qui est
le destinataire d'un message.Un pont sépare les
 domaines de collision , afin de limiter le
nombre des collisions.
7
Elargissement technologique  Certains ponts ou
commutateurs sont gérables via le réseau grâce à
des protocoles comme SNMP ou HTTPS, on les
appelle généralement  VLAN . Ils permettent une
segmentation du réseau, en fonction d'un certains
nombre de critères (localisation, _at_MAC, _at_IP,
etc...).
Un VLAN (Virtual Local Area Network ou Virtual
LAN, en français Réseau Local Virtuel) est un
réseau local regroupant un ensemble de machines
de façon logique et non physique.
Le lien logique Quand il y a plus de deux
machines dans le réseau, on doit avoir un moyen
d'identifier le destinataire du message il est
donc nécessaire que chaque machine possède un
identifiant unique.Cette identifiant est appelé
adresse  MAC (Media Access Control)Une
adresse MAC est  unique au monde. Elle est
attribuée par un organisme officiel l'IEEE.
Elle identifie une machine de manière fiable. On
l'appelle parfois "Adresse physique" ou "Hardware
adress".
8
Les services réseaux A. Introduction définition
partager une ressource , c'est rendre
disponible pour l'ordinateur B une ressource
connectée à l'ordinateur A     Exemples un
modem,  un lecteur ou un graveur de CDROM, un
disque dur (ou juste un répertoire, un fichier de
ce disque),  une imprimante, etc....définition
partager une compétence, c'est rendre
disponible pour l'ordinateur B un logiciel qui
est installé sur l'ordinateur A   Exemple
un logiciel de calcul scientifique installé sur
un super-ordinateur.
9
Architecture logique des réseaux L'architecture
logique fait abstraction de l'architecture
physique ne confondez pas les deux!Il existe
deux type d'architecture logique qui peuvent
cohabiter sur une même architecture physique
L'architecture client/serveur (gauche)-
L'architecture d'égal à égal (angl. peer-to-peer,
improprement appelée poste-à-poste)
Dans un réseau p2p, chaque ordinateur est à la
fois client ET serveur, alors que dans un réseau
client/serveur, on dispose de machine dédiées,
généralement plus puissantes que les autres, (et
sur laquelle aucun utilisateur ne travaille!) et
qui ont pour vocation de fournir des services aux
machines strictement clientes du réseau par
exemple le stockage et la sauvegarde des fichiers
(on l'appelle serveur de fichier), la gestion
des utilisateurs et de leurs droits (on
l'appelle serveur de comptes ou Contrôleur de
Domaine Principal sous NT), la gestion de la
messagerie électronique (on l'appelle serveur
de messagerie), etc...
Les machines clientes sont gérés par des système
d'exploitation client de réseau  - Windows
2000 Professionnel - Windows XP Professionnel
Les machines serveurs sont gérés par des système
d'exploitation  serveurs  - Novell Netwarea,
 - Windows NT/2000/2003 Server b - GNU/Linuxc.
10
Les règles de communication entre les machines
les protocoles de communication.
Afin qu'il puisse recevoir ou transmettre des
données sur un réseau, un appareil (ordinateur ou
périphérique) doit respecter un certain nombre de
règles regroupées sous le terme de protocoles
TCP/IP (Transport Control Protocol/Internet
Protocol) protocole utilisé sur le réseau
Internet pour le transfert de l'information.
L'adresse IP est une adresse unique attribuée à
chaque ordinateur sur réseau (c'est-à-dire qu'il
n'existe pas sur le réseau deux ordinateurs ayant
la même adresse IP). De même, l'adresse postale
(nom, prénom, rue, numéro, code postal et ville)
permet d'identifier de manière unique un
destinataire.   Tout comme avec l'adresse
postale, il faut connaître au préalable l'adresse
IP de l'ordinateur avec lequel vous voulez
communiquer. L'adresse IP se présente le plus
souvent sous forme de 4 nombres (entre 0 et 255)
séparés par des points. Par exemple 204.35.129.3
Une adresse IP (avec IP pour Internet Protocol)
est le numéro qui identifie chaque ordinateur
connecté à Internet, ou plus généralement et
précisément, l'interface avec le réseau de tout
matériel informatique (routeur, imprimante)
connecté à un réseau informatique utilisant
l'Internet Protocol.
11
Attribution de ladresse IP Chaque élément
physique sur le réseau possède un adresse IP
stations, imprimantes, switchs, etc

• Détermination et utilisation des adresses dans un
  réseau IP
• l'adresse IP d'un ordinateur lui est généralement
  automatiquement transmise et assignée au
  démarrage grâce au protocole Dynamic Host
  Configuration Protocol (DHCP) du serveur, sinon,
  il est également possible de fixer l'adresse IP
  d'un ordinateur dans la configuration de son
  système d'exploitation.
• DHCP signifie Dynamic Host Configuration
  Protocol. Il s'agit d'un protocole qui permet à
  un ordinateur qui se connecte sur un réseau
  d'obtenir dynamiquement (c'est-à-dire sans
  intervention particulière) sa configuration
  (principalement, sa configuration réseau). Vous
  n'avez qu'à spécifier à l'ordinateur de se
  trouver une adresse IP tout seul par DHCP. Le but
  principal étant la simplification de
  l'administration d'un réseau.
• Le protocole DHCP sert principalement à
  distribuer des adresses IP sur un réseau.

12
Les avantages des réseaux, pourquoi développer la
mise en réseau ?

• Permet de partager les périphériques.
  (imprimantes accès Internet)

Cest un serveur de fichiers  Il permet
dexploiter des données ou programmes présents
sur un serveur comme si elles étaient
physiquement présentes sur son ordinateur. Ceci
permet également le partage des données entre
plusieurs utilisateurs On peut donc se passer
des fichiers dun poste à lautre sans avoir
besoin de disquettes.
Cela permet une amélioration de la maintenance du
parc informatique, Gestion de la sauvegarde des
données sur le serveur. (lorsque le contenu dun
disque dur dun ordinateur est effacé, ses
données ne sont pas perdues)
Possibilité dintégrer différents outils réseaux
et bureautiques pour favoriser le travail en
groupe  messagerie, gestion de formulaire,
agenda de groupe , base et modèles de documents
13
Combinaison et élargissement des différents
réseaux  LAN, intranet, internet, extranet

• Vocabulaire
• Rappel  Réseau local (LAN)  Il s'agit de
  réseaux constitués de quelques éléments à
  quelques dizaines (ordinateurs, imprimantes et
  autres périphériques) limités à une entreprise, à
  un service dans une entreprise, à un immeuble
  (c'est le cas des établissements scolaires).
• Internet
• Intranet  Réseau de télécommunication et de
  téléinformatique destiné à l'usage exclusif d'un
  organisme et utilisant les mêmes protocoles et
  techniques que Internet. Son but est daméliorer
  la communication interne de lentreprise grâce
  aux technologie de Internet.
• Extranet  Réseau de télécommunication et de
  téléinformatique constitué d'un intranet étendu
  pour permettre la communication avec certains
  organismes extérieurs, par exemple des clients ou
  des fournisseurs.

14
Fonctionnement
INTRANET Réseau local et privé (entreprise) qui
utilise les technologies de l'Internet  Web,
e-mail, etc., mais ne s'ouvre pas aux connexions
publiques. (internet)

• Un intranet est un ensemble de services Internet
  (par exemple un serveur web) interne à un réseau
  local, c'est-à-dire accessible uniquement à
  partir des postes d'un réseau local, ou bien d'un
  ensemble de réseaux bien définis, et invisible de
  l'extérieur. Il consiste à utiliser les standards
  client-serveur de l'internet (en utilisant les
  protocoles TCP/IP), comme par exemple
  l'utilisation de navigateurs Internet (client
  basé sur le protocoles HTTP) et des serveurs web
  (protocole HTTP), pour réaliser un système
  d'information interne à une organisation ou une
  entreprise.

15
L'utilité d'un intranet

• Un intranet dans une entreprise permet de mettre
  facilement à la disposition des employés des
  documents divers et variés cela permet d'avoir
  un accès centralisé et cohérent à la mémoire de
  l'entreprise, on parle ainsi de capitalisation de
  connaissances. De cette façon, il est
  généralement nécessaire de définir des droits
  d'accès pour les utilisateurs de l'intranet aux
  documents présents sur celui-ci, et par
  conséquent une authentification de ceux-ci afin
  de leur permettre un accès personnalisé à
  certains documents.
• Des documents de tous types (textes, images,
  vidéos, sons, ...) peuvent être mis à disposition
  sur un intranet. De plus, un intranet peut
  réaliser une fonction de groupware très
  intéressante, c'est-à-dire permettre un travail
  coopératif.

• Voici quelques unes des fonctions qu'un intranet
  peut réaliser
• Mise à disposition d'informations sur
  l'entreprise (panneau d'affichage)
• Mise à disposition de documents techniques
• Moteur de recherche de documentations
• Un échange de données entre collaborateurs
• Annuaire du personnel
• Gestion de projets, aide à la décision, agenda,
  ingénierie assistée par ordinateur
• Messagerie électronique
• Forums de discussion, listes de diffusions, chat
  en direct
• Visioconférence
• Portail vers Internet
• De cette façon un intranet favorise la
  communication au sein de l'entreprise et limite
  les erreurs dues à la mauvaise circulation d'une
  information. L'information disponible sur
  l'intranet doit être mise à jour en évitant les
  conflits de version.

16

• Le concept d'extranet
• Un extranet est une extension du système
  d'information de l'entreprise à des partenaires
  situés au-delà du réseau.
• L'accès à l'extranet doit être sécurisé dans la
  mesure où cela offre un accès au système
  d'information à des personnes situées en dehors
  de l'entreprise. Une authentification est
  nécessaire. Il est conseillé d'utiliser HTTPS
  pour toutes les pages web consultées depuis
  l'extérieur afin de sécuriser le transport des
  requêtes et des réponses HTTP et d'éviter
  notamment la circulation du mot de passe en clair
  sur le réseau.
• De cette façon, un extranet n'est ni un intranet,
  ni un site internet, il s'agit d'un système
  supplémentaire offrant par exemple aux clients
  d'une entreprise, à ses partenaires ou à des
  filiales, un accès privilégié à certaines
  ressources informatiques de l'entreprise par
  l'intermédiaire d'une interface Web.

17

• Conclusion caractéristiques du réseau local
• La raison d'être du réseau est le partage des
  ressources et des compétences.  Les réseaux
  locaux sont  constitué de
• Le câblage (paire torsadée, fibre optique,
  radiofréquence, ...)  et les actifs
  (commutateurs, hubs, etc...) constituent
  l'infrastructure physique. La méthode d'accès
  décrit la façon dont le réseau arbitre les
  communications des différentes stations sur le
  câble ordre, temps de parole, organisation des
  messages. Elle dépend étroitement de la
  topologie.
• Les protocoles de réseaux sont des normes de
  communication mise en œuvre par les logiciels qui
  fonctionnent sur les  ordinateurs et leurs cartes
  d'interfaces réseaux, et qui opèrent la liaison,
  le routage et le transport garanti des données.
• Des machines serveurs gérés par un système
  d'exploitation serveur, et des machines clientes
  de réseau.
• Le système de gestion et d'administration du
  réseau envoie les alarmes en cas d'incidents,
  comptabilise le trafic, mémorise l'activité du
  réseau et aide le superviseur à prévoir
  l'évolution de son réseau.

18
Synthèse Les principaux éléments d'un réseau
Les composantes matérielles d'un réseau

•  Les serveurs
• Les ordinateurs qui peuvent mettre leurs
  ressources (imprimantes, disque dur, cédérom), à
  la disposition des autres éléments du réseau sont
  appelés serveurs. Il existe des serveurs de
  fichiers, des serveurs d'impression, des serveurs
  de communication.
• Les stations clientes
• Ce sont les ordinateurs qui utilisent les
  ressources disponibles sur le réseau.
• Les imprimantes
• Les routeurs, les hub les switch
• Ils assurent la connexion à Internet
  (passerelle) et les interconnexions entre les
  éléments du réseau.
• Les lecteurs de cédéroms
• Un lecteur de cédéroms connecté à un réseau peut
  être utilisé simultanément ("partagé") par
  plusieurs ordinateurs distants. Dans le cas d'une
  architecture de type client/serveur, il peut
  s'agir une "tour" de 7 lecteurs connectée au
  serveur ou à un boîtier de partage équipé d'une
  carte adaptateur réseau.
• les cartes adaptateur réseau
• Tout périphérique (ordinateur, imprimante, ...)
  directement connecté à un réseau doit être équipé
  d'une carte adaptateur réseau (dite aussi "carte
  réseau") afin de pouvoir communiquer avec
  celui-ci.
