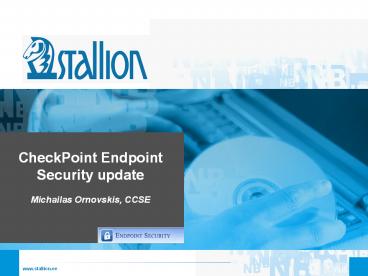

CheckPoint Endpoint Security update Michailas
Ornovskis, CCSE
2
Esitluse struktuur

• Mida võimaldab CheckPoint Endpoint Security
• CP Endpoint Security komponendid
• Full Disk Encryption komponent
• Media Encryption Port Protection komponent
• Secure Access komponent
• CP Endpoint Security Total Security kliendi
  tarkvara
• Haldusserverid ja halduskonsoolid
• Logide käsitlemine
• Lahendused Linuxi ja Maci jaoks
• Areng lähimas tulevikus ja CP roadmap

3
Mida võimaldab CheckPoint Endpoint Security

• Endpoint Security on tööjaamade keskne infoturbe
  kontroll, mis võimaldab rakendada ettevõte
  turbepoliitikat tööjaamadele ja jälgida selle
  toimivust.
• CP Endpoint Security koosneb mitmest erinevast
  moodulist, kuigi need moodulid on koondatud ühe
  kliendiprogrammi alla alates versioonist 7.2.

4
CP Endpoint Security komponendid (1)

• CP Endpoint Security koosneb mitmest
  konponendist, iga komponent sisaldab erinevaid
  programmi mooduleid
• Full Disk Encryption (arvuti kõvaketta
  krüpteerimine)
• Media Encryption (väliste andmekandjate
  krüpteerimine ja arvuti portide/seadmete
  kontroll)
• Secure Access (CP Integrity osa, sisaldab kõiki
  ülejäänuid komponente)

5
CP Endpoint Security komponendid (2)

• CP Endpoint Security software blades

6
Full Disk Encryption komponent (1)

• FDE komponent sisaldab ainult FDE mooduli
• FDE moodul vastab kõvaketta krüpteerimise eest ja
  on saadaval ka eraldi programmina CP Pointsec PC.
• FDE moodul kaitseb süsteemi kahel viisil läbi
  kasutajate autentimise operatsioonisüsteemi
  eelses keskkonnas (preboot) ning
  kõvaketta/kettade krüpteerimise kaudu.

7
Full Disk Encryption komponent (2)
8
Full Disk Encryption komponent (3)

• FDE juures saab valida, kuidas kasutaja logib
  sisse kas kiipkaardiga,püsiparooliga või siis
  pin kalkulaatoriga
• Lisaks valitakse, milliseid arvuti partitsioone
  tuleb krüpteerida ja millist algoritmi kasutame
  AES, 3DES, CAST, BlowFish
• Kliendi programmis saab vahetada keelt ja/või
  sisselogimise parooli
• FDE juures on palju erinevaid lisafunktsioone

9
Full Disk Encryption komponent (4)

• FDE preboot keskkond on mõeldud turvaliseks
  sisselogimiseks
• Juhul kui sisselogimise tunnus on ununenud või
  kaotsi läinud (kiipkaardi korral), siis saab
  lukustatud arvutit lahti teha kasutades Remote
  Help ehk Challenge Response protseduuri

10
Full Disk Encryption komponent (5)

• Remote Help korral kasutaja kas helistab
  HelpDeski või saadab SMSi
• Protseduuri teostamiseks peab ta teadma oma
  kasutajanime
• HelpDesk täidab vastavad väljad ja vahendab
  kasutajaga salavõtmeid
• Response Two ongi salakood, millega pääseb ligi
  parooli vahetamise aknasse
• Samas Response Two võib olla ka ühekordne parool

11
Media Encryption Port Protection komponent (1)

• ME komponent sisaldab kahte mooduli Media
  Encryption ise ja Port Protection
• Media Encryption moodul rakendab ettevõte
  poliitikat välise meedia suhtes kas seda
  krüpteeritakse või mitte, kellel on ligipääs ilma
  paroolita, kas üldse saab kolmandas arvutis lahti
  teha jne
• Port Protection moodul jälgib, millistel arvuti
  seadmetel millised õigused on antud kas COM
  pordid ja WiFi on blokeeritud, kas iPod peal
  tohib olla info ainult krüpteeritud kujul jne.
  Lisaks Port Protection jälgib kasutaja arvutisse
  kopeeritavaid faile näiteks kui .exe laiendus
  on keelatud kopeerimiseks, siis seda ei saa
  kopeerida isegi siis kui fail on arhiveeritud ja
  arhiivi laiendus on .docx muudetud

12
Media Encryption Port Protection komponent (2)

• ME komponent pidevalt suhtleb serveriga siis kui
  arvuti võrgus on ning iga muudetus kasutaja jaoks
  loodud profiilis jõustub mõne minuti jooksul
• Seadmete valik on suhteliselt suur, kui mingit
  seadet ei ole kirjas, siis seda saab alati sisse
  importeerida ning vastav poliitika luua

• ME ennetab andmeleket isegi kui arvuti ei ole
  võrgus, talle kehtib offline profiil, kus on
  määratud õigused info kopeerimise kohta

13
Media Encryption Port Protection komponent (3)

• Iga kord kui kasutaja ühendab arvutiga uue
  seadme, mida ta pole varem ühendanud, toimib
  selle seadme autoriseerimise protsess
• Autoriseerimise protsessi kestel seadme
  skaneeritakse läbi ning kui on tegemist näiteks
  mälupulgaga, siis kontrollitakse et peal ei oleks
  viiruseid ja/või keelatud faililaiendusi
• Skaneerimist teostatakse kohaliku viirusetõrjega
  ning PSG utiliidiga, mis otsib keelatuid
  faililaiendusi
• Positiivse tulemuse korral seadmele hakkab
  kehtima vaikimisi määratud profiil, kui tulemus
  on negatiivne, siis seadme pealt kustutatakse
  keelatuid faile ja viiruseid (või kasutaja
  kustutab faile manuaalselt)
• Kui kehtib reegel, et ligipääs on lubatud ainult
  krüpteeritud seadmetele, siis seadet
  krüpteeritakse ära AES-256 võtmega

14
Media Encryption Port Protection komponent (4)

• EPM klient rakendus on mõeldud väliste
  meediakandjate manuaalseks krüpteerimiseks
• Removable Media Manager on välise meedia skänner
• Device Manager näitab turvatud porte ja seadmeid
• Program Security Guard kontrollib kopeeritavaid
  faile ja nende laiendusi

15
Media Encryption Port Protection komponent (5)

• EPM kliendis kasutaja ise saab krüpteerida
  väliseid andmekandjaid
• Iga mälukandja juures valitakse ära, millises
  ulatuses failikonteinteri luua kui näiteks
  valida 100, siis kogu mälukandja peale tuleb üks
  suur krüpteeritud konteiner
• Tavaliselt pannakse kaasa unlock.exe utiliit,
  millega saab seadme lahti teha kolmandas arvutis,
  kui parooli tead
• Juhul kui parool on ununenud, siis kehtib ka oma
  Chellenge/Response meetod, millega saab seadme
  ikka lahti teha
• Arvuti, kus konteiner oli loodud, avab seda ise
  ilma paroolita

16
(No Transcript)
17
Secure Access komponent (2)

• Secure Access komponent tagab tööjaamade
  vastavuse kontrolli (viirusetõrje mustrid,
  Windows uuendused jne), sisaldab viirusetõrje,
  pahavaratõrje, e-mail protection, personaalse
  tulemüüri, võrgu juurdepääsu kontrolli, VPNi ja
  muid mooduleid
• Secure Access sätteid võib panna sõltuvusse
  tööjaama asukohast näiteks kui tööjaam on
  sisevõrgus, siis tulemüüris saab avada CIFS
  protokolli porte, kui on muus võrgus, siis
  tulemüüri pordid on kõik kinni jne
• Secure Access element on paindlik, võib teha
  erinevaid reegleid sõltuvalt kasutajast, tema
  asukohast, programmi versioonist jne

18
Secure Access komponent (3)

• Igale tööjaamale antakse üks või mitu policyd
  (reeglite nimekiri), mis defineerivad tööjaama
  käitumist
• Policyd on erinevad neid jagatakse kahte
  tüüpi Enterpise Policy (määratud keskhalduse
  serveri poolt) ja Personal Policy (seda klient
  teeb ise).
• Enterprise Policyd omakorda jagunevad kahte
  gruppi Connected Policy ja Disconnected Policy.
• Connected Policy kehtib tööjaamale siis, kui ta
  on ühenduses Endpoint Security serveriga
• Disconnected Policy kehtib siis, kui ei ole

19
Secure Access komponent (4)

• Iga policy koosneb praktiliselt kaheksast osast
• 1.) Access Zones siin määratakse ära, kas võrk,
  milles tööjaam hetkel asub, on turvaline või
  mitte. Seda tehakse kahel viisil esimene viis
  on ära defineerida IP aadresside järgi, kas panna
  see võrk Trusted, Blocked või Internet tsooni.
• Teine viis on küsida tööjaama kasutaja käest,
  millisesse tsooni ta seda paneb.
• Olenevalt asukoha tsoonist, määratakse ka eraldi
  reeglid ja turvalisuse tase.

20
Secure Access komponent (5)

• Teine osa käsitleb arvuti personaalse tulemüüri.
  Siin määratakse ära reeglid personaalse tulemüüri
  jaoks.
• Tulemüüri reeglite alla kuuluvad kõik arvuti
  pordid, erinevad protokollid jm
• Connected ja Disconnected policyde kohta
  kehtivad erinevad personaalse tulemüüri reeglid

21
Secure Access komponent (5)

• Programmide reeglite moodul määravad ära,
  millistel programmidel on lubatud ligipääs võrku
  ja millistel mitte. Erinevad reeglid sõltuvad ka
  sellest, kuidas programm on seotud tööjaamaga.
• Näiteks kui programmis tööjaam on server, siis
  selle kohta võib kehtida deny reegel
• Kui tööjaam on klient, siis allow reegel
• Eeldefineeritud programmide nimekiri on
  suhteliselt suur
• Lisaks sellele CP kehtib teenus Program
  Advisor, mis annab nõu ka paljude muude
  programmide kohta
• Program Advisor on andmebaas, kus on
  refereeritud üle 500.000 programmi. Lisaks on ka
  keelatud programmide andmebaas, kui on 2.500.000
  programmi

22
(No Transcript)
23
Secure Access komponent (7)

• Peale CP Endpoint Security paigaldamist on
  mõistlik teada saada, millised programmid asuvad
  kliendi arvutis enne kui tema neid käivitab
• Selleks võib näiteks kasutada utiliidi
  appscan.exe, mis loob kliendi rakendustest (.exe,
  .msi, .bat jne) XML formaadis dokumendi. Peale
  uploadi serverisse server tuvastab neid rakendusi
• Kui näiteks mõned rakendused ei asu Program
  Advisor andmebaasis ega ka serveris, siis on
  administraatoril otsustada, mida nendega teha

24
Secure Access komponent (8)

• Viirusetõrje ja pahavaratõrje kaitseb arvutit
  arbitraarse koodi käivitamise, viiruste ja
  pahavara vastu
• Kasutusel on Kaspersky viirusetõrje mootor,
  antispyware jaoks on McAfee. WebCheck moodul on
  integreeritud
• Endpoint Security server muuseas toetab ku muid
  viirusetõrje rakendusi, ta kontrollida, et
  kliendil oleksid viimased mustri uuendused
• Administraator saab ise valida, mida teha
  erinevate viirustega, milliseid
  partitsioone/seadmeid skaneerida ja kui sageli

25
Secure Access komponent (9)

• Smart-Defense on autonoomne moodul mis on
  mõeldud võrgu kaitseks rünnakute vastu
• Smart-Defense on võimeline tuvastama ja
  blokeerima selliseid rünnakuid nagu ping of
  Death, HTTP header rejection, Tear Drop, SQL
  slammer jm
• Kuna moodul on autonoomne, siis seda ei saa
  hallata, saab ainult sisse/välja lülitada ja
  vaadata logisid

26
Secure Access komponent (10)

• Messaging Settings moodul töötab SMTP
  protokolliga ja määrab ära, kui palju e-maile
  tohib saata välja tööjaam teatud aja jooksul
• Lisaks moodul hoiatab kasutajat, kui sõnumi
  aadressaadide arv ületab teatud arvu
• Moodul kaitseb võrku potentsiaalsete e-mail
  rünnakute vastu

27
Secure Access komponent (11)

• Enforcement settings moodulis määratakse ära,
  millistele reeglitele tööjaam peaks vastama, et
  saada ühendust võrguga
• Saab ära defineerida, milline peab olema
  viirusetõrje versioon, Windows viimane update,
  millist tarkvara tohib kasutada ja millist mitte
• Enforcement rules toimib tööjaama tasemel ning
  kui näiteks tööjaamas aktiveeritakse keelatud
  rakendus, siis seda kohe termineeritakse
• Samas Enforcement settings moodulis saab
  määrata, mitme seanssi pärast termineerida
  non-compliant tööjaam. Kui näiteks nelja
  seanssi (heartbeat) jooksul reeglite vastavus ei
  ole paigas, siis ligipääs sisevõrku on
  termineeritud ja vastavad tulemüüri reeglid on
  aktiveeritud tööjaamas

28
Secure Access komponent (12)

• Client Settings moodulis määratakse ära,
  milliseid hoiatusi klient näeb
• Saab näiteks ära sättida, et klient näeks, et ta
  viirusetõrje ja pahavaratõrje hoiatusi ja ka
  compliance mooduli hoiatusi
• Samas moodulis saab välja lülitada Windows
  tulemüüri kliendi poole peal ja ka lubada/keelata
  registreerimise Hot-Spot võrkudes

29
CP Endpoint Security Total Security kliendi
tarkvara (1)

• Total Security on ühine klient, milles sisaldub
  kogu Endpoint funktsionaalsus
• Kliente jagatakse nelja tüüpi funktsionaalsuse
  järgi
• Eksisteerib Agent, Flex, VPN Agent ja VPN Flex
• Agent tarkvara on mõeldud kasutajatele, kellele
  antakse vähe õigusi. Reeglina nemad ei saa midagi
  muuta Endpoint kliendis
• Flex tarkvara on mõeldud kasutajatele, kellel on
  rohkem õigusi (näiteks administraatorid). Nemad
  saavad teatud määral ise konfigureerida
  tulemüüri, välja lülitada erinevaid mooduleid jne
• VPN Agent ja VPN Flex tähendavad neid rakendusi,
  millistesse on integreeritud ka VPN klient

30
CP Endpoint Security Total Security kliendi
tarkvara (2)

• Total Security VPN Agent tarkvara

31
CP Endpoint Security Total Security kliendi
tarkvara (3)

• Total Security VPN Flex tarkvara, versioon 7.0

32
Haldusserverid ja halduskonsoolid (1)

• CP Endpoint Security lahendust saab hetkel
  hallata kahest või kolmest konsoolist, oleneb
  kliendi valikust
• Secure Access komponendi hallatakse Endpoint
  Security Serverist, mis asub aadressil
  https//serverinimi/signon.do
• FDE komponendi hallatakse FDE konsoolist, mis
  ise ei oma veebiliidest
• ME komponendi hallatakse ME konsoolsit, mis ei
  oma veebiliidest
• FDE ja ME konsoolid võib viia kokku ühise
  konsooli alla, mille nimeks on CP Pointsec MI
  (Management Infrastructure)

33
Haldusserverid ja halduskonsoolid (2)

• CP Endpoint Security Serveri veebiliides (Secure
  Access haldus)

34
Haldusserverid ja halduskonsoolid (3)

• FDE konsooli liides

35
Haldusserverid ja halduskonsoolid (4)

• ME konsooli liides

36
Logide käsitlemine

• FDE ja ME logifailid on integreeritavad Windows
  Event Vieweriga. Samas neid saab vaadata ka
  konsoolidest
• Secure Access komponendi logisid saab vaadata
  kas vastavas veebiliideses või siis SmartView
  Tracker rakendusega CP Endpoint Security tooted
  on omavahel integreeritud

37
Lahendused Linuxi ja Maci jaoks
Check Point Endpoint Security Bundles Check Point Endpoint Security Bundles Check Point Endpoint Security Bundles Check Point Endpoint Security Bundles Operating Systems Operating Systems Operating Systems
Secure Access F ull Disk Encryption Port Protection Total Security Windows Mac Linux
Desktop Firewall ? ? ? ?
Program Control ? ? ?
NAC ? ? ? ?
Remote Access VPN ? ? ? ? ?
Antivirus/Anti-spyware ? ? ?
Full Disk Encryption ? ? ? ?
Port Protection ? ? ?
Media Encryption ? ? ?
38
Areng lähimas tulevikus ja CP roadmap

• Lähimas tulevikus kõik konsoolid viiakse ühe
  liidese alla tuleb keskhaldus kõikide
  komponentide jaoks
• Lisandub funktsionaalsus ME osas administraator
  saab ajaliselt määrata profiili kehtivust
  tööjaamadele
• Ja kindlasti palju muud

39
CP Endpoint Security
Tänan. Küsimused?
40
Tänan! Michailas Ornovskis michailas_at_stallion.ee
1
