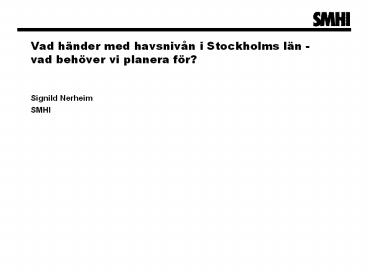

Vad händer med havsnivån i Stockholms län - vad
behöver vi planera för?

• Signild Nerheim
• SMHI

2
Vad händer med havet?
3
Global höjning av vattenståndet i havet 1993-2005
uppmätt med sateliter
http//earthobservatory.nasa.gov/IOTD/view.php?id
6638
4
Förändringen varierar över jordklotet
http//earthobservatory.nasa.gov/IOTD/view.php?id
8875
5
Så här sammanfattade FNs klimatpanel frågan om
stigande havsnivåer i januari 2007

• The sea level will rise 18 - 59 cm until 2100
• some 20 cm for local effects in the North Sea

Dynamical processes related to ice flow not
included in current models but suggested by
recent observations could increase the
vulnerability of the ice sheets to warming,
increasing future sea level rise.
Understanding of these processes is limited and
there is no consensus on their magnitude. May
lead to additional 20 cm
6
Local differences in sea level change
Figure 10.32. Local sea level change (m) due to
ocean density and circulation change relative to
the global average (i.e., positive values
indicate greater local sea level change than
global) during the 21st century, calculated as
the difference between averages for 2080 to 2099
and 1980 to 1999, as an ensemble mean over 16
AOGCMs forced with the SRES A1B scenario.
Stippling denotes regions where the magnitude of
the multi-model ensemble mean divided by the
multi-model standard deviation exceeds 1.0.
7
Havsnivån ändrar sig på grund av

• Isostatisk rörelse Landhöjning/landsänkning
• Eustatisk förändring förändring av havets
  totala massa (volym)
• Sterisk förändring Vattenvolumen förändrar sig
  med temperatur
• Vindar
• Hur salthalt och temperatur fördelar sig
• Gravitation

Regional variation
8
Global nerkylning enligt klimatskeptiker
9
(No Transcript)
10
NOAA Response to Congressional Questions
Regarding Climate Change The Honorable Joe
Barton and the Honorable Fred Upton
11
http//www.nasa.gov/topics/earth/features/temp-ana
lysis-2009.html
12
Årsmedeltemperaturen (C) i Sverige
Baserad på 37 stationer spridda över landet samt
dess avvikelser från medelvärdet för perioden
1961-1990.
13
Världens temperaturavvikelse under januari 2010
14
Isutbredning 2009 i relation till medelvärdet för
perioden 19792000
Figures from the National Snow and Ice Data
Center Sea Ice Index nsidc.org/data/ seaice_index
15
Långsiktig utveckling av isen i Arktis 1978-2009
http//www.arctic.noaa.gov/reportcard/seaice.html
16
Tecken på ökad avsmältning från Grönland
17
Some recent assessments of sea level rise by 2100
Date Source Reference period SLR about 2100 (cm)
January 2007 IPCC 1980-1999 18-59 (excl. ice dynamics)
Autumn 2008 Dutch Delta committee 1990 55-120
April 2009 Rummukainen och Källén 2009 About 1 m in 100 years
June 2009 Ministry of Natural Resources and Environment, Vietnam 1980-1999 75 (65-100)
June 2009 UK Climate Projections science report 1980-1999 11,6 75,8 around UK and Ireland
November 2009 Copenhagen diagnosis 1980-1999 at least twice as much as projected by Working Group1 of the IPCC AR4 it may well exceed 1 m
November 2009 NOAA by the end of this century 3 4 fot (90-120 cm)
November 2009 Netherlands Environmental Assessment Agency PBL m.fl. 1990 55 -110 (40 -105 locally for Holland)
18
Vilka nivåer pratar vi om idag?

• En meters höjning av havsnivån fram till år 2100
• Ca 30 cm havsnivåhöjning till 2050

19
Sea level rise

• 2050 0.4 m
• 2100 0.65 - 1.30 m
• 2200 2 - 4 m

20
Maeslant barrierPort of Rotterdam
21
Examples from UK
22
Thames Barrier
23
Effekten av 2 m i Nordsjön
24
Vad händer med havet i Stockholm?
25
Här mäter SMHI vattennivåerna i havet
26
Mareografen på Skeppsholmen i Stockholm, där SMHI
och dess föregångare har registrerat
vattenståndet sedan 1889
27
(No Transcript)
28
Räkna med landhöjning i Sverige!
29
Havsnivåerna i Stockholm 1774-2009
30
Så här mycket varierade vattenstånden i Stockholm
2007
31
(No Transcript)
32
Återkomsttider för höga vattenstånd (RH00)
2 år 10 år 50 år 100 år
Dagens klimat Tyresö1961-1990 21 46 63 69
Dagens klimat Tyresö1961-1990 17 25 41 - 53 56 - 77 61 - 87
Lågt scenario Tyresö2071-2100 2 27 44 50
Lågt scenario Tyresö2071-2100 -2 6 22 - 34 37 - 58 42 - 68
Högt scenario Tyresö2071-2100 56 87 107 114
Högt scenario Tyresö2071-2100 52 61 81 - 94 99 - 122 105 - 134
33
Utredningar av havsvattenstånd

• Österåker 2005, 2008
• Norrtälje 2007
• Södertälje 2007
• Nynäshamn 2007, 2008
• Tyresö 2008
• Stockholm Slussen 2008, 2010
• Lidingö 2009
• Vaxholm 2009
• Danderyd 2009
• Botkyrka 2010

34

• Stockholm 1924

35
Stockholm i april 2003
Foto Sten Bergström, SMHI
36
(No Transcript)
37
2000
Mälarens nivåer
Mälarens tappning
38
Förutsättningar för framtiden

• Under 1900-talet steg havet med ungefär 1,7
  mm/år. Då var nettohöjningen av land ca 3,5 mm/år
  i Stockholm.

39
Förutsättningar för framtiden

• Landhöjningen i Stockholm uppskattas för
  närvarande till 5,2 mm per år.
• Havet stiger för närvarande med drygt 3 mm/år.
• Det innebär att den nettolandhöjning vi upplever
  nu är ca 2 mm/år.

40
Förutsättningar för framtiden

• Eftersom Mälarens medelnivå idag ligger
  ungefär 70 cm över havets medelnivå innebär en
  meters höjning av havsnivån fram till år 2100 att
  marginalen till havet minskar till drygt 20 cm.
• Dagens marginal 70 cm
• Landhöjning på 100 år 52 cm
• Global havsnivåhöjning -100 cm
• Marginal om 100 år 22 cm
• (En meter är ett högt scenario)

41
Förutsättningar för framtiden

• Eftersom Mälarens medelnivå idag ligger ungefär
  70 cm över havets medelnivå innebär en meters
  höjning av havsnivån fram till år 2100 att
  marginalen till havet minskar till drygt 20 cm.
• Om vi räknar med ca 30 cm havsnivåhöjning till
  2050 så har marginalen till havet då minskat från
  70 till ca 65 cm.

42
Så här mycket varierade vattenstånden i Stockholm
2007
43
(No Transcript)
44
Göteborgs stad

• STUDERADE HAVSNIVÅER
• FNs klimatpanel beräknade i sin februarirapport
  från 2007 att havet
• globalt skulle stiga med 0,2-0,6 m beroende på
  ökande temperatur
• i havet. De angav vidare att Nordsjön skulle
  stiga upp till 0,8 m
• Sedan dess har ett flertal forskningsrapporter
  från olika håll i världen
• publicerats som anser att dessa siffror är en
  underskattning. Med
• hänsyn taget till havsströmmar och den islossning
  som pågår på
• Arktis är en mer trolig siffra 0,8 m upp till 2 m
  på 100 år. I denna
• rapport har vi valt att redogöra för kostnader
  för att säkra dagens
• extrema högsta högvatten samt ½ m och 1 m
  havshöjning.
• Dessa nivåer markeras med fetstil i tabellen
  nedan. Eftersom
• scenarierna för framtida havshöjning är osäkra
  bör åtgärder som
• görs nu vara enkelt påbyggnadsbara till en högre
  nivå. Dessutom
• anser vi att samhällsviktiga funktioner bör vara
  säkra mot en nivå
• 2 m över dagens extrema högsta högvatten. Det
  senare har inte
• kostnadsberäknats.

45
(No Transcript)
46
Projekt Slussen
47
(No Transcript)
48
Vad händer med havsnivåerna?

• Ca 30 cm höjning av medelvattenytan fram till
  2050
• Ca 100 cm höjning av medelvattenytan fram till
  2100
• Större säkerhetsmarginaler
• Påbyggningsbara åtgärder
• Speciell tonvikt på samhällsviktiga funktioner

Hur hanterar vi osäkerheten?
49
Tack för uppmärksamheten
