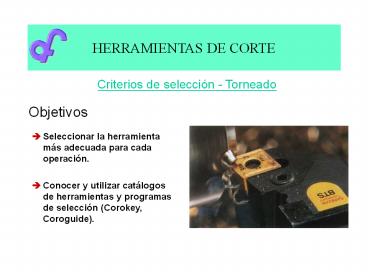

HERRAMIENTAS DE CORTE
Criterios de selección - Torneado
Objetivos

• Seleccionar la herramienta más adecuada para
  cada operación.

• Conocer y utilizar catálogos de herramientas y
  programas de selección (Corokey, Coroguide).

2
Selección de la Herramienta
Factores influyentes en la selección de la H

• Material de la pieza (propiedades y
  maquinabilidad)

• Calidad de la herramienta.
• Geometría de la herramienta.
• Condiciones de mecanizado.

• Perfil de la pieza

• Forma del portaplaquitas.
• Sistema de sujeción de la plaquita.

• Tipo de operación (desbaste exterior o interior,
  ranurado, acabado, etc.)

• Forma del portaplaquitas.
• Sistema de sujeción de la plaquita.
• Condiciones de mecanizado.

3
Selección de la Herramienta
Proceso de selección de la H

• Sistema de sujeción de la plaquita.
• Tamaño y tipo del portaplaquitas.
• Forma de la plaquita.
• Tamaño de la plaquita.
• Radio de punta.
• Calidad de la plaquita.
• Datos de corte.
• Consejos prácticos.

4
Selección de la Herramienta
Proceso de selección de la H

• Sistema de sujeción de la plaquita.
• Tamaño y tipo del portaplaquitas.
• Forma de la plaquita.
• Tamaño de la plaquita.
• Radio de punta.
• Calidad de la plaquita.
• Datos de corte.
• Consejos prácticos.

5
Selección de la Herramienta
Sistema de sujeción

• Características
• excelente estabilidad,
• alta exactitud en posición,
• buena repetibilidad,
• no dificulta salida de viruta,
• cambio de plaquita rápido y fácil.
• Aplicaciones
• torneado exterior y mandrinado de grandes
  agujeros, y
• todo tipo de mecanizado de pasada ligera a
  profunda.

6
Selección de la Herramienta
Sistema de sujeción

• Aplicaciones
• operaciones de acabado exterior e interior, y
• con diseños especiales en la brida y/o plaquita,
  alta precisión en el mecanizado de copia.

7
Selección de la Herramienta
Sistema de sujeción

• Características
• gran variedad de plaquitas,
• fijación segura,
• excelente repetibilidad,
• la viruta sale con facilidad,
• requiere poco espacio.
• Aplicaciones
• mecanizado interior de diámetros pequeños, y
• desde el desbaste ligero exterior al acabado de
  piezas pequeñas.

8
Selección de la Herramienta
Sistema de sujeción

• Características
• gran rigidez,
• excelente estabilidad,
• alta exactitud en posición,
• buena repetibilidad.
• Aplicaciones
• más accesible en operaciones de copiado exterior.

9
Selección de la Herramienta
Sistema de sujeción
10
Selección de la Herramienta
Sistema de sujeción en mandrinado

• La operación de mandrinado está condicionada por
  el diámetro y longitud del agujero.

• Las fuerzas de corte tienden a desplazar la
  herramienta produciendo vibraciones y su flexión

11
Selección de la Herramienta
Sistema de sujeción en mandrinado

• Seleccionar el mayor diámetro posible

• Seleccionar el menor voladizo posible

• Seleccionar superficie de apoyo
• Ra 0,8 mm Dureza 45 HRC Tolerancia
  agujero H8

12
Selección de la Herramienta
Sistema de sujeción en mandrinado
Métodos de sujeción
13
Selección de la Herramienta
Sistema de sujeción en mandrinado
Vibraciones bajas
Vibraciones elevadas
Ángulo de posición
Radio de punta
Ángulo de inclinación
14
Selección de la Herramienta
Sistema de sujeción en mandrinado
15
Selección de la Herramienta
Sistema de sujeción en mandrinado
Barras antivibratorias Son más largas que las
convencionales. En su interior se encuentra un
cuerpo antivibratorio (1) que está suspendido en
un fluido especial (2). La vibración, que es
transferida desde el filo de corte hasta el
cuerpo a través de la cabeza de corte (3), es
amortiguada por el fluido que le envuelve.
16
Selección de la Herramienta
Proceso de selección de la H

• Sistema de sujeción de la plaquita..
• Tamaño y tipo del portaplaquitas.
• Forma de la plaquita.
• Tamaño de la plaquita.
• Radio de punta.
• Tipo y calidad de la plaquita.
• Datos de corte.
• Consejos prácticos.

17
Selección de la Herramienta
Elección del portaplaquitas

• Depende de

• Direcciones del avance

• La profundidad de corte

• La forma de la pieza

• Accesibilidad de la H en la pieza

18
Selección de la Herramienta
Elección del portaplaquitas

• Se elegirá

19
Selección de la Herramienta
Tipos de portaplaquitas
20
Selección de la Herramienta
Tipos de portaplaquitas
21
Selección de la Herramienta
Tipos de portaplaquitas
22
Selección de la Herramienta
Proceso de selección de la H

• Sistema de sujeción de la plaquita.
• Tamaño y tipo del portaplaquitas.
• Forma de la plaquita.
• Tamaño de la plaquita.
• Radio de punta.
• Tipo y calidad de la plaquita.
• Datos de corte.
• Consejos prácticos.

23
Selección de la Herramienta
Forma de la plaquita
El más grande posible, para mayor resistencia y
economía.
24
Selección de la Herramienta
Forma de la plaquita
25
Selección de la Herramienta
Proceso de selección de la H

• Sistema de sujeción de la plaquita.
• Tamaño y tipo del portaplaquitas.
• Forma de la plaquita.
• Tamaño de la plaquita.
• Radio de punta.
• Tipo y calidad de la plaquita.
• Datos de corte.
• Consejos prácticos

26
Selección de la Herramienta
Tamaño de la plaquita
Pasos 1. Determinar mayor ap. 2. Calcular
lefect lefect ? a / sen Kefect
27
Selección de la Herramienta
Tamaño de la plaquita
la ? lefect
28
Selección de la Herramienta
Proceso de selección de la H

• Sistema de sujeción de la plaquita.
• Tamaño y tipo del portaplaquitas.
• Forma de la plaquita.
• Tamaño de la plaquita.
• Radio de punta.
• Tipo y calidad de la plaquita.
• Datos de corte.
• Consejos prácticos.

29
Selección de la Herramienta
Radio de punta de la plaquita
30
Selección de la Herramienta
Radio de punta de la plaquita

• Mejora con
• Mayores velocidades de corte.
• Ángulos de desprendimiento positivos.
• Con vibraciones, mejor radios pequeños.
• Herramientas sin recubrimiento.

31
Selección de la Herramienta
Radio de punta de la plaquita

• Variación de la rugosidad según valores del
  avance y radio de punta

32
Selección de la Herramienta
Radio de punta de la plaquita
33
Selección de la Herramienta
Radio de punta de la plaquita
34
Selección de la Herramienta
Proceso de selección de la H

• Sistema de sujeción de la plaquita.
• Tamaño y tipo del portaplaquitas.
• Forma de la plaquita.
• Tamaño de la plaquita.
• Radio de punta.
• Tipo y calidad de la plaquita.
• Datos de corte.
• Consejos prácticos.

35
Selección de la Herramienta
Tipo y calidad de la plaquita
Áreas de trabajo para torneado exterior
A Acabado extremo f 0,05 - 0,15 ap 0,25
- 2,0
B Acabado f 0,1 - 0,3 ap 0,5 - 2,0
C Desbaste ligero f 0,2 - 0,5 ap 2,0 -
4,0
D Desbaste f 0,4 - 1,0 ap 4,0 - 10,0
E Desbaste pesado f gt 1,0 ap 6,0 - 20,0
F Desbaste muy pesado f gt 0,7 ap 8,0 -
20,0
36
Selección de la Herramienta
Proceso de selección de la H

• Sistema de sujeción de la plaquita.
• Tamaño y tipo del portaplaquitas.
• Forma de la plaquita.
• Tamaño de la plaquita.
• Radio de punta.
• Tipo y calidad de la plaquita.
• Datos de corte.
• Consejos prácticos.

37
Selección de la Herramienta
Datos de corte
Depende de

• Material de la H de corte

• Área de trabajo

• Material de la pieza

Se elige

• Valores nominales del fabricante

• Se corrige según el material de la pieza y la
  vida de la H.

38
Selección de la Herramienta
Datos de corte
39
Selección de la Herramienta
Datos de corte
40
Selección de la Herramienta
Datos de corte
Vida de la Herramienta
Variación de dureza
41
Selección de la Herramienta
Proceso de selección de la H

• Sistema de sujeción de la plaquita.
• Tamaño y tipo del portaplaquitas.
• Forma de la plaquita.
• Tamaño de la plaquita.
• Radio de punta.
• Tipo y calidad de la plaquita.
• Datos de corte.
• Consejos prácticos.

42
Selección de la Herramienta
Consejos prácticos
Etapas en la selección de hta (SANDVIK - CoroKey)

• Definición de
• Material de pieza. (PMK)
• Tipo de aplicación. (exterior, interior,
  ranurado, tronzado, copiado, roscado)
• Tipo de pasada. (acabado, medio, desbaste)
• Condiciones de mecanizado. (favorable, normal,
  difícil)

• Parámetros de corte
• Vc, fn, ap ? Potencia requerida

• Geometría de plaquita.
• Forma, longitud de arista y radio de punta

• 4. Portaplaquita.
• Según forma, ángulo de incidencia y tamaño de
  plaquita

43
Selección de la Herramienta consejos prácticos
44
Selección de la Herramienta consejos prácticos
1. Calidad de la plaquita
Material de pieza P, M, K, etc.
45
Selección de la Herramienta consejos prácticos
2. Parámetros de corte.
46
Selección de la Herramienta consejos prácticos
2. Parámetros de corte.
3. Geometría de plaquita.
47
Selección de la Herramienta consejos prácticos
4. Código del pedido CNMG 09 03 04-PM.
48
Selección de la Herramienta consejos prácticos
2. Parámetros de corte.
49
Selección de la Herramienta
Mejora de la productividad

• Simplificar inventario de herramientas

Total 2400
Total 108
50
Selección de la Herramienta
Mejora de la productividad

• Ajustar datos de corte frente a Vida de Hta

51
Selección de la Herramienta
Mejora de la productividad

• Mecanizado en seco
• ? Coste refrigerante y mantenimiento
• Plaquitas rascadoras

52
Selección de la Herramienta
Mejora de la productividad

• Sistemas modulares de cambio rápido de hta

? Tiempo improductivo reglaje, cambio ? Tiempo
mecanizado mayor estabilidad
