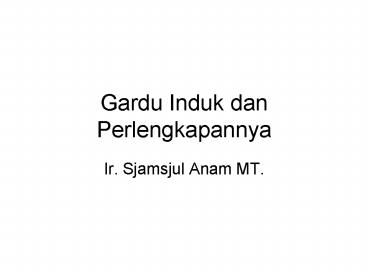

Gardu Induk dan Perlengkapannya

• Ir. Sjamsjul Anam MT.

2
Perlengkapan Gardu Induk

• Transformator daya (Power Transformer)
• Pemutus (Circuit Breaker)
• Pemisah (Disconnecting Switch)
• Busbar dan Isolator
• Reaktor Pembatas Arus (Current-limiting reaktor)
• Reaktor Shunt
• Kapasitor
• Kapasitor kopling
• Kapasitor seri
• Kapasitor paralel
• Sistem Pentanahan
• Lightning Arrester
• Relay Pengaman
• Instrumen Pengukuran dll

3
TRANSFORMATOR
Transformator adalah suatu peralatan listrik yang
terdiri dari dua atau lebih kumparan atau
rangkaian listrik yang dihubungkan oleh suatu
rangkaian magnetik dalam upara mentransfer energi
listrik.
Type berdasarkan Frekuensi Kerja

• Frekuensi daya 50 60 Hz
• Frekuensi audio 50 Hz 20 kHz
• Frekuensi Radio 20 kHz ke atas
• Trafo Pulsa (Pulse Transformer

4
Berdasarkan Pendinginannya

• Natural Cooling
• Air Natural Cooling (AN)
• Oil-immersed natural cooling (ON)
• Oil-immersed force-oil-circulation-with natural
  cooling (OFN)
• Artificial Cooling (Air)
• Oil-immersed forced-oil-circulation with
  air-blast-cooling (OFB)
• Oil-immersed air blast cooling (OB)
• Air-blast cooling (AB)
• Artificial Cooling (water)
• Oil-immersed water cooling (OW)
• Oil-immersed forced-oil-circulation with water
  cooling (OFW)

5
Berdasarkan Fungsi Kerjanya

• Transformator Tenaga/Daya (Power Transformer)
• Transformator Distribusi (Distribution
  Transformer)
• Transformator pengetesan (Testing Transformer)
• Transformator instrumen (Instrument Transformer)
• Transformator Tegangan (Potential Transformer)
• Transformator Arus (Current Transformer)

6
Transformator Daya

• Berfungsi mentransformasikan harg arus dan
  tegangan pada harga daya dan frekuensi tetap
  (sama.

• Perlengkapan Pendukung Trafo Daya
• Relay-relay pengaman
• Circuit Breaker
• Disconnecting Switch
• Arrester
• Sistem Pentanahan
• Instrument pengukuran

7
(No Transcript)
8
Gb. 1-4 Trafo tegangan
Gb. 1-5 Trafo arus
Gb. 1-6 Trafo arus slide over
Gb. 1-7 Trafo arus Clip on
9
Gb.1-8 Trafo distribusi 20kV/380V
10
Transformator Arus

• Berfungsi mentransformasikan harga arus (dari
  harga yang besar ke harga yang diinginkan), untuk
  keperlluan pengukuran dan pendeteksian.
• Memperkecil bahaya resiko adanya arus yang besar,
  baik untuk peralatan terlebih orang.
• Memperkecil rating/dimensi alat ukur
• Proses pemgukuran dapat dilakukan secara
  langsung.
• Hasil deteksi/pengukuran lebih mendekati
  ketelitian yang tepat/akurat.

11
(No Transcript)
12
(No Transcript)
13
Transformator Tegangan

• Bekerja sama seperti trafo arus tetapi
  mentransformasikan harga tegangan (dari harga
  yang tinggi ke harga yang rendah), untuk
  keperluan pengukuran dan pendeteksian.
• Memperkecil bahaya resiko adanya tegangan yang
  besar, baik untuk peralatan terlebih orang.
• Memperkecil rating/dimensi alat ukur
• Proses pemgukuran dapat dilakukan secara
  langsung.
• Hasil deteksi/pengukuran lebih mendekati
  ketelitian yang tepat/akurat.
• Trafo arus dan tegangan biasanya digabung dalam
  satu koordinasi kerja, misalnya untuk pengukuran
  daya, sistem pengaman, dan sebagainya.

14
(No Transcript)
15
(No Transcript)
16
(No Transcript)
17
Simbol penulisan transformator

• Tiga simbol belitan primer
• (-) dimaksudkan untuk tegangan yang berbeda dari
  kumparan berbeda
• (/) dimaksudkan untuk tegangan yang berbeda dari
  kumparan yang sama
• (x) Dimaksudkan sebagai indikasi hubungan
  multiple-seri
• Simbol belitan sekunder
• (Y) Sebagai indikasi kumparan terhubung Y.
• (Gnd Y) sebagai indikasi bahwa salah satu ujung
  kumparan diketanahkan lewat bodi tangki atau
  disalurkan lewat bushing

18
Contoh penulisan

• Tegangan distribusi primer di Indonesia 2,4 --
  20 kV, sedangkan distribusi sekundernya adalah
  110 -- 220 volt.
• Sistem tegangan distribusi sekunder di Indonesia
  adalah 110/220 volt, 220/380 volt.
• Trafo 3 phasa 2400 x 7200 yang artinya trafo
  digunakan untuk sistem 2400 volt yang kemudian
  dirubah/dipindah menjadi 7200 volt.
• Jika trafo menggunakan type multiple seri maka
  tegangan penuh diikuti tanda / dan rating
  tegangan serinya, misalnya 240/120 volt

19
Trafo Distribusi
20
Trafo Distribusi
21
(No Transcript)
22
