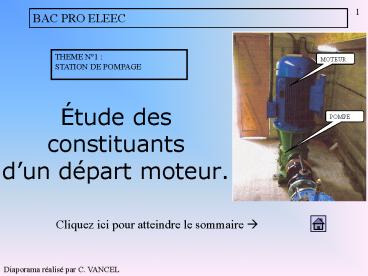

Étude des constituants dun départ moteur.
BAC PRO ELEEC
THEME N1 STATION DE POMPAGE
MOTEUR
POMPE
Cliquez ici pour atteindre le sommaire ?
Diaporama réalisé par C. VANCEL
2
Sommaire
Schéma de puissance. Schéma de
commande. Vocabulaire technologique.
Cliquez pour de l aide ?
Diapositive précédente ?
3
Schéma de puissance
Sectionneur
Contacteur
KM1
Relais thermique
Moteur asynchrone triphasé
Cliquez pour de l aide ?
? Retour au sommaire
Diapositive précédente ?
4
Schéma de commande
T1  230V 24 V S 63VA
Q1
F1
S3
S2
Q1
F3
F2
Venant Folio Puissance
X1
X2
S1
KM1
X3
KM1
Cliquez pour de l aide ?
? Retour au sommaire
Diapositive précédente ?
5
Le sectionneur
Fonction d un sectionneur
Le sectionneur permet d isoler le circuit du
reste de l installation pour garantir la
sécurité des personnes qui interviennent sur ce
circuit. C est la fonction SECTIONNEMENT. Un
sectionneur est un appareil à commande manuelle.
Il est de type bistable il reste ouvert ou
fermé une fois manœuvré. Un sectionneur n est
pas capable d interrompre un courant car il n a
pas de pouvoir de coupure. Il est INTERDIT
D OUVRIR UN SECTIONNEUR EN CHARGE (
c est-à-dire quand les pôles sont traversés par
un courant. Souvent, le sectionneur est équipé de
fusibles, afin de protéger l équipement en cas
de court-circuit.
Critères de choix d un sectionneur
- nombre de pôles. - calibre en Ampères.
Rôles des contacts de précoupure ?
Images de sectionneurs ?
Cliquez pour de l aide ?
? Retour au sommaire
Diapositive précédente ?
6
Images de sectionneurs
Sectionneur tripolaire calibre 25A
Sectionneur tétrapolaire équipé d une poignée
Cliquez pour de l aide ?
? Retour au sommaire
Diapositive précédente ?
7
Le contacteur
Fonction d un contacteur
Le contacteur permet de mettre sous ou hors
tension le moteur. C est la fonction
COMMANDE. Constitution et fonctionnement d un
contacteur ?
Critères de choix d un contacteur
- nombre de pôles. - calibre en Ampères. -
tension d alimentation de la bobine de
commande. - la présence ou non et le type de
contact auxiliaire.
Images de contacteurs ?
Retour schéma de puissance ?
Retour schéma de commande ?
Aide ?
? Retour au sommaire
8
Constitution et fonctionnement d un contacteur
Fermeture
Mise sous tension de la bobine.
Constitution cliquez ici ?
Création d un champ magnétique.
La partie mobile du circuit magnétique est
attirée par la partie fixe les contacts se
ferment.
Ouverture
Mise hors tension de la bobine.
La partie mobile du circuit magnétique est
repoussée par le ressort les contacts s ouvrent.
Cliquez pour de l aide ?
? Retour au sommaire
Diapositive précédente ?
9
Constitution dun Contacteur
(Spire de frager)
Aide ?
? Retour au sommaire
Diapositive précédente ?
10
Principe de la Spire de Frager
Le flux f1(t) est crée par le bobinage alimenté
par la tension u(t).
Le flux f2(t) est crée par le bobinage alimenté
par la tension u(t) et par le courant induit crée
dans la spire de frager.
Diapositive suivante ?
11
Rôle de la Spire de Frager
Si la bobine est alimentée en alternatif sans la
spire de Frager le contacteur ne reste pas stable
car la force d attraction devient nulle,
périodiquement.
Le rôle de la spire est donc déviter que la
force d attraction sannule (décalage de la
courbe).
Diapositive précédente ?
12
Images de contacteurs
Contacteur tripolaire, calibre 800A, équipé d un
bloc de contacts auxiliaires.
Contacteur tripolaire, calibre 9A, 1 contact
auxiliaire NO.
Bloc contact
Chambre d extinction de l arc électrique
Dispositif de coupure de larc
Cliquez pour de l aide ?
? Retour au sommaire
Diapositive précédente ?
13
Dispositif de coupure de lArc
il est important de savoir que la séparation de
deux contacts sous tension (c'est le cas des
pôles principaux d'un contacteur) engendre un arc
électrique qui doit être rapidement éteint
puisque le courant électrique continue à circuler
tant que l'arc électrique n'est pas éteint d'où
le risque de ne pouvoir arrêter l'installation
(dégagement de chaleur important qui provoque
l'usure voire la destruction de l'appareil de
coupure). Risque d'amorçage entre phase-terre ou
phase-phase et risque d'électrocution des
personnels,La capacité à "souffler" cet arc
électrique (à le supprimer) sera donc donné par
le pouvoir de coupure. Un pouvoir de coupure de
10 KA (kilo ampère 10000 A) permettra de couper
un circuit où circule 10000 A max et de supprimer
l'arc électrique qui résulte de l'ouverture de ce
dernier. LA FONCTION COMMANDE EST ASSUREE. Les
constructeurs utilisent plusieurs procédés de
suppression de l'arc. Parmi les plus répandus
nous trouverons Allongement de l'arc
électrique, Utilisation de matériaux anti-arc
(cuivre, bronze, zinc), Soufflage magnétique,
Diapositive précédente ?
14
Les Blocs Contacts
Bloc de contacts auxiliaires instantanés
Bloc de contacts auxiliaires temporisés
Retour
15
Le relais thermique
relais thermique différentiel compensé
Fonction d un
Il permet de détecter et signaler les surcharges
( et les pertes de phases ).
C est la fonction PROTECTION CONTRE LES
SURCHARGES..
Fonctionnement du relais thermique ?
Critères de choix d un relais thermique
- zone de réglage en Ampères -le courant
nominal du moteur protégé doit être dans
cette zone de réglage.
Courbe de déclenchement d un relais thermique ?
Exemple de choix d un relais thermique ?
Images de relais thermique ?
Retour schéma de puissance ?
Retour schéma de commande ?
Aide ?
? Retour au sommaire
16
Images de relais thermiques
Relais thermique tripolaire, zone de
réglage 60 à 100A.
Relais thermique tripolaire, zone de réglage
1,6 à 2,5A
BP arrêt provoque l ouverture du contact (NC)
95.96
BP réarmement provoque la fermeture du contact
95.96, l ouverture du contact 97.98. A utiliser
après déclenchement du relais.
Cliquez pour de l aide ?
? Retour au sommaire
Diapositive précédente ?
17
Fonctionnement du relais thermique
1
5
3
Animation ?
? Retour au sommaire
Diapositive précédente ?
18
Courbe de déclenchement d un relais thermique
Exemple de lecture (en rouge ) Un relais
thermique est réglé sur 2 A Ir 2A. Il est
traversé par 6A ( 3x Ir ) depuis longtemps. Il
déclenchera au bout de 10 secondes.
Courbe 1 fonctionnement à froid sur 3
phases. Courbe 2 fonctionnement à froid et sur 2
phases. Courbe 3 fonctionnement à chaud sur 3
phases.
10 s
3x Ir
Cliquez pour de l aide ?
? Retour au sommaire
Diapositive précédente ?
19
Exemple de choix d un relais thermique
Le courant nominal d un moteur asynchrone
triphasé est 26 A.
On choisit un relais thermique qui peut être
réglé à 26A.
Zone de réglage du relais choisi 23 à 32 A.
Référence du relais thermique LR2 D2553
Cliquez pour de l aide ?
? Retour au sommaire
Diapositive précédente ?
20
Moteur asynchrone triphasé en coupe
Circuit magnétique du rotor
Boite à bornes
3 enroulements
Ventilateur
Cage d écureuil en aluminium
Circuit magnétique du stator
Arbre ( encore appelé axe )
Carter
Roulement à billes
Semelle de fixation
Cliquez pour de l aide ?
? Retour au sommaire
Diapositive précédente ?
21
Moteur asynchrone triphasé
Moteur asynchrone triphasé équipé d un réducteur
de vitesse
Moteur asynchrone triphasé
Boite à bornes
Arbre de sortie
Anneau de levage
Réducteur de vitesse
Plaque signalétique
Moteur asynchrone triphasé en coupe ?
Cliquez pour de l aide ?
? Retour au sommaire
Diapositive précédente ?
22
Boutons poussoirs et voyants
Symboles des boutons et voyants ?
Cliquez pour de l aide ?
? Retour au sommaire
Diapositive précédente ?
23
Symboles des différents boutons et voyants
Cliquez pour de l aide ?
? Retour au sommaire
Diapositive précédente ?
24
Contacts de précoupure d un sectionneur
Un sectionneur n a pas de pouvoir de coupure il
n est pas capable d interrompre un courant sans
être endommagé. Rôle des contacts de précoupure
Lors de l ouverture du sectionneur, les
contacts de précoupure ( 13.14 et 23.24 )
s ouvrent avant les contacts insérés dans le
circuit de puissance. La bobine du contacteur
n est plus alimentée le contacteur
s ouvre. L arc électrique, lors de
l ouverture du circuit de puissance, se forme
dans le contacteur qui est capable d interrompre
un courant. Le sectionneur n est donc pas
endommagé !
Retour sectionneur ?
Retour schéma de commande ?
Aide ?
? Retour au sommaire
25
Aide pour l utilisation du diaporama

• Pour évoluer dans le diaporama il faut cliquer
  sur un des boutons suivants

? Retour au sommaire
Diapositive précédente ?
26
Vocabulaire technologique

• Pouvoir de coupure
• c est le courant maximum qu un appareil est
  capable d interrompre sans être détérioré. Le
  pouvoir de coupure s exprime en kA (1 kA 1000
  A ).
• NO
• Normalement Ouvert. Un contact NO est encore
  appelé contact à fermeture ou encore contact
  F .
• NC
• Normaly Closed signifie Normalement Fermé. Un
  contact NC ( ou NF en français ) est encore
  appelé contact à ouverture ou encore contact
  O .
• BP
• Bouton Poussoir.
• Bistable
• On dit qu un appareil est bistable quand il est
  capable de se maintenir dans 2 positions sans
  interventions.

Suite du vocabulaire technologique ?
Cliquez pour de l aide ?
? Retour au sommaire
Diapositive précédente ?
27
Vocabulaire technologique

• Surcharge
• Une surcharge est une augmentation anormale du
  courant qui circule dans un circuit provoquée par
  une augmentation de la puissance absorbée.
• Une surcharge provoque des échauffements dans les
  conducteurs, les moteurs
• Exemple de surcharges blocage d un moteur
  asynchrone, trop de récepteurs raccordés sur une
  prise, grippage mécanique
• Conséquences d une surcharge vieillissement
  prématuré des isolants ( donc risque de
  court-circuit à plus ou moins long terme ) ou
  encore INCENDIE !
• Le RELAIS THERMIQUE permet de détecter et de
  signaler la présence d une surcharge!
• Court-circuit
• On appelle court-circuit le contact de 2
  conducteurs actifs ( Phases ou neutre ).
• Un court-circuit provoque une augmentation très
  importante du courant ( car R 0 ? ).
• Il faut donc détecter ce courant et ouvrir le
  circuit en défaut très rapidement c est le
  rôle des cartouches fusibles ou des disjoncteurs.

Cliquez pour de l aide ?
? Retour au sommaire
Diapositive précédente ?
28
Dispositif contre la marche monophasée

• Sur certain sectionneur, nous pouvons choisir en
  option ce dispositif qui lors dune fusion dun
  des fusibles coupe le circuit de commande (si le
  contact associé à se dispositif est raccordé dans
  le schéma de commande)

• Ce dispositif implique obligatoirement des
  fusibles à percuteur

Cliquez pour de l aide ?
? Retour au sommaire
Diapositive précédente ?
29
FONCTION MEMOIRE

• Ce contact de KM1 à pour but de mémoriser lappui
  sur le bouton poussoir marche
• Cest lauto maintien du contacteur.

Cliquez pour de l aide ?
? Retour au sommaire
Diapositive précédente ?
