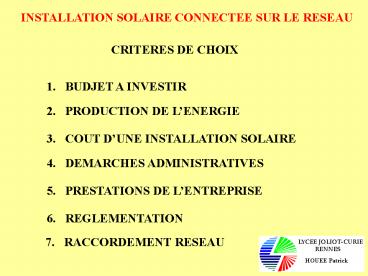

INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU
CRITERES DE CHOIX

1. BUDJET A INVESTIR

1. PRODUCTION DE LENERGIE

1. COUT DUNE INSTALLATION SOLAIRE

1. DEMARCHES ADMINISTRATIVES

1. PRESTATIONS DE LENTREPRISE

1. REGLEMENTATION

1. RACCORDEMENT RESEAU

2
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. BUDGET A INVESTIR

Cest le client qui définit la somme quil veut
investir dans cette installation
solaire. Linstallateur devra essayer de
concevoir une installation en tenant compte de ce
budget et de la faisabilité du projet.
3
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. PRODUCTION DE LENERGIE

2.1. STATISTIQUES D ENSOLEILLEMENT DU LIEU
2.2. ORIENTATION ET INCLINAISION
2.3. OMBRAGE
2.4. SURFACE POUR L IMPLANTATION
2.5. CALCUL DE LA PRODUCTION ANNUELLE
2.6. PUISSANCE POUR LE RACCORDEMENT AU RESEAU
4
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. PRODUCTION DE LENERGIE

2.1. STATISTIQUES DENSOLEILLEMENT DU LIEU
Atlas du rayonnement solaire européen ( Doc1 )
Permet de savoir lénergie moyenne produite sur
une année sur la base de 1kWh/ kWc en fonction de
la zone. On ne tient pas compte de la latitude,
de laltitude. Utilisé pour projet simplifié.
5
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. PRODUCTION DE LENERGIE

2.1. STATISTIQUES DENSOLEILLEMENT DU LIEU
Atlas du rayonnement solaire européen
Permet de savoir lénergie moyenne annuelle sur
une surface orientée plein sud et inclinée dun
angle égal à la latitude du lieu. Eclairement de
référence G Ref Sexprime en ( kWh / m² ) par
jour . Utilisé pour un projet détaillé.
6
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. PRODUCTION DE LENERGIE

2.2. ORIENTATION ET INCLINAISON
Lidéal est que linstallation soit orientée côté
SUD.
NORD
TOIT
EST
OUEST
PANNEAUX SOLAIRES
SUD
7
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. PRODUCTION DE LENERGIE

2.2. ORIENTATION ET INCLINAISON
Linclinaison des panneaux doit prendre en compte
Langle par rapport de lhorizontale.
SUD
90
90
30
Angle dinclinaison 30
Angle dinclinaison 90
Angle dinclinaison 90
On considère que lon a une perte
densoleillement de 20
8
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. PRODUCTION DE LENERGIE

2.2. ORIENTATION ET INCLINAISON
Facteur de correction ( pour projet
simplifié )
9
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. PRODUCTION DE LENERGIE

2.2. ORIENTATION ET INCLINAISON
Facteur de transposition ( pour projet
détaillé )
Facteur de transposition tient compte de
lorientation et de linclinaison. Facteur de
transposition FT
Orientation extérieur du disque (
de 0 à 360 ) Inclinaison intérieur du disque
( en partant du centre du disque vers
extérieur de 0 à 90 par palier de 15
) IDEAL dans la zone Marron ( maximum de
rendement 100 ) FT 1,11
10
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. PRODUCTION DE LENERGIE

2.3. OMBRAGE
Lombrage prend en compte les obstacles existants
naturels ( arbres, reliefs ) ou artificiels (
pylône, bâtiments, câbles) et la course du soleil
( sur la journée, sur lannée ).
Le facteur dombrage FO Sans ombrage 1 Avec
ombrage 0,8
11
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. PRODUCTION DE LENERGIE

2.4. SURFACE POUR LIMPLANTATION
Elle dépend du toit et de la puissance que lon
veut installer.
12
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. PRODUCTION DE LENERGIE

2.4. SURFACE POUR LIMPLANTATION
TYPES DINSTALLATIONS EN TOITURE
Avantages Prix moins élevé que pour
lintégré Simplicité de
mise en place Pas de
pertes dues à laugmentation de ?
Inconvénients Fixation sur le toit,
traversées de câbles
Moins bonne esthétique
Avantages Économie de matériaux de
construction Meilleur
esthétique
Inconvénients Prix plus élevé que pour la
surimposition
Élévation de la ?, rendement plus faible
Ventilation à envisager pour
le
refroidissement
13
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. PRODUCTION DE LENERGIE

2.4. SURFACE POUR LIMPLANTATION
Coefficient de structure
Le coefficient de structure dépend du type de
panneaux et de leur ventilation. Le coefficient
de structure CS
14
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. PRODUCTION DE LENERGIE

2.5. CALCUL DE LA PRODUCTION ANNUELLE
EXEMPLE DE PROJET SIMPLIFIE   Un toit 2,2
kWc situé à Marseille, orienté Sud-Ouest et
incliné de 30. Déterminer la production annuelle
envisageable. 1 ) Détermination de la production
annuelle à Marseille sans tenir compte de
orientation et linclinaison en
utilisant lAtlas de rayonnement européen ( Doc 1
). 2 ) Déterminer le facteur de correction (
orientation et inclinaison ). 3 ) Calculer la
production annuelle envisageable.
CORRIGE
1 ) Marseille est situé dans la zone orange de la
carte, qui correspond à la production moyenne
annuelle de 1200 kWh/kWc.
2 ) Selon le tableau des facteurs de correction,
le coefficient est de 0,96.
3 ) Les panneaux produiront annuellement
1200 x 0,96 1152 kWh/kWc soit au total
1152 x 2,2 2534,4 kWh
15
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. PRODUCTION DE LENERGIE

2.5. CALCUL DE LA PRODUCTION ANNUELLE
AVANT PROJET DETAILLE DEMARCHE
1 ) Détermination de léclairement de référence
G Ref au lieu de production en ( kWh / m² ) et
par jour 2 ) Détermination de léclairement de
référence G Ref au lieu de production en (
kWh / m² ) et par an G Ref / An G Ref / j
x 365 3 ) Détermination du Facteur de
transposition FT en tenant compte de
lorientation et de linclinaison 4 )
Détermination de lénergie incidente G

G G Ref / An x FT 5 ) Détermination du
rendement global ? global en tenant compte du
facteur dombrage FO et du coefficient de
structure CS ? global FO x CS 6 )
Production annuelle des panneaux solaires
photovoltaïques Epv en tenant compte de
lénergie incidente G , de la surface Spv
des panneaux et du rendement global ? global
Epv G x Spv x ? global
16
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. PRODUCTION DE LENERGIE

2.5. CALCUL DE LA PRODUCTION ANNUELLE
EXEMPLE AVANT PROJET DETAILLE
Une habitation domestique est située à Lyon, avec
une surface de toiture de 20 m², exposée au Sud
avec une inclinaison de ce toit à 45. Il ny a
pas dombrage et les panneaux utilisés seront du
type monocristallin et placés en surimposition.
1 ) Détermination de léclairement de référence
G Ref au lieu de production en ( kWh / m² ) et
par jour 3,9 kWh / m² 2 ) Détermination de
léclairement de référence G Ref au lieu de
production en ( kWh / m² ) et par an G Ref /
An G Ref / j x 365 3,9 x 365 1423,5 kWh
/ m² 3 ) Détermination du Facteur de
transposition FT en tenant compte de
lorientation et de linclinaison 1,11 4 )
Détermination de lénergie incidente G

G G Ref / An x FT 1423,5 x 1,11 1580
kWh / m² 5 ) Détermination du rendement global
? global en tenant compte du facteur dombrage
FO et du coefficient de structure CS
? global FO x CS 1 x 0,09375 0,09375 6 )
Production annuelle des panneaux solaires
photovoltaïques Epv en tenant compte de
lénergie incidente G , de la surface Spv
des panneaux et du rendement global ? global
Epv G x Spv x ? global 1580 x 20 x
0,09375 2962,5 kWh / an
17
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. PRODUCTION DE LENERGIE

2.6. PUISSANCE POUR LE RACCORDEMENT AU RESEAU
PUISSANCE DE RACCORDEMENT
LOGEMENT INDIVIDUEL P 36 kVA
BATIMENT PROFESSIONNEL ET LOGEMENT COLLECTIF
P 1000 kVA
AUTRES P 150 kVA
18
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. COUT DUNE INSTALLATION SOLAIRE

3.1. COUT CHIFFRE PAR L ENTREPRISE
Prix dachat matériel Pose ? 6 HT du Wc (
Watt crête ).
En 2005
Dépend du type de pose en toiture ( intégré ou
surimposition ).
Exemple Surface de 24 m² , Puissance de 3 kWc
Pose en surimposition Matériel 15000 HT
Main dœuvre 3000 HT
Pose en intégré Matériel 16
000 HT
Main dœuvre 4 000 HT
19
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. COUT DUNE INSTALLATION SOLAIRE

3.1. COUT CHIFFRE PAR L ENTREPRISE
Prix dachat matériel Pose ? 8,5 HT du Wc (
Watt crête ).
En 2006
Pourquoi cette augmentation ? Parce que la
demande est là, mais la production des panneaux
photovoltaïques est limitée donc la demande étant
supérieure à loffre , les prix augmentent.
Des usines sont en train dêtre montées en Europe
pour la production de panneaux photovoltaïques.
Elles seront opérationnelles en 2007. De ce fait,
les prix devraient chuter.
En 2007 Prix dachat matériel Pose ? 6 à 7
HT du Wc ( Watt crête ).
20
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. COUT DUNE INSTALLATION SOLAIRE

3.1. COUT CHIFFRE PAR L ENTREPRISE
Facture de lentreprise
Exemple Facturation de lentreprise Bâtiment
neuf TVA à 19,6 Pose en surimposition
Matériel 15000 HT
Main dœuvre 3000 HT
Total (TVA 19,6 )
21 528 TTC Bâtiment de plus de 2 ans TVA à
5,5 Pose en surimposition Matériel
16000 HT Main
dœuvre 4000 HT
Total (TVA 5,5 ) 21100 TTC
21
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. COUT DUNE INSTALLATION SOLAIRE

3.2. COUT CHIFFRE PAR ARD ( EDF )
Frais de raccordement au réseau
INJECTION DE LA TOTALITE DE LA PRODUCTION de
500 à 600 HT Création dun point de
raccordement , mise en place de deux compteurs (
un pour la production et le piratage ) et dun
disjoncteur.
INJECTION DE L EXCEDENT DE LA PRODUCTION de
100 à 200 HT Mise en place de dun compteur
pour la production .
22
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. COUT DUNE INSTALLATION SOLAIRE

3.2. COUT CHIFFRE PAR AOA ( EDF )
Redevance à acquitter au distributeur ( EDF )

• Depuis le 01 / 01 / 2006 pour des puissances
  dinjection 36 kVA en basse tension
• une composante annuelle de gestion couvre les
  coûts de gestion du dossier daccès au réseau
  30 HT / an
• une composante annuelle de comptage elle est
  divisée en 4 groupes
• composante de location et dentretien lt 18
  kVA 8,88 HT / an
•
  gt 18 kVA
  12,72 HT / an
• composante de contrôle 0,72 HT / an
• composante de relève 5,88 HT / an
• composante de profilage méthode qui permet
  dobtenir une courbe prévisionnelle de
  votre production 1,20 HT / an

23
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. COUT DUNE INSTALLATION SOLAIRE

3.3. COUT POUR UN PARTICULIER
Crédit dimpôt Subventions
Crédit dimpôt En 2005 40 du prix HT du
matériel En 2006 50 du prix HT du matériel
plafonné à 50 de 8000 pour une
personne seule, 16 000 pour un couple

enfants à charge ( 400 pour le premier, 500
pour le deuxième, 600 pour les
suivants )
Subventions Dépendent des régions. Prime
accordée par le conseil régional, général. ADEME
accordait des primes avant 2005 pour les
particuliers.
24
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. COUT DUNE INSTALLATION SOLAIRE

3.4. COUT POUR LES ENTREPRISES
Subventions ADEME

• Au 1er Décembre 2004
• Aide à la décision
• Ces aides sont attribuées sur des études portant
  sur
• Le pré diagnostic
• Le diagnostic
• Les études de faisabilité
• Chargé de mission

• Les domaines faisant lobjet de cette aide
• Utilisation rationnelle de lénergie dans
  lindustrie, lagriculture, dans le bâtiment
• Management environnemental
• Eco-conception
• Air sources fixes
• Déchets
• Energies renouvelables
• Transport
• Sols pollués
• Effets de serre

25
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. COUT DUNE INSTALLATION SOLAIRE

3.4. COUT POUR LES ENTREPRISES
Subventions ADEME
Aide à la décision
( 1 ) Coût maximal porté à 3800 dans le cas
dun pré diagnostic donnant lieu à des
préconisations ne nécessitant aucune autre
intervention daide à la décision de lADEME ( 2
) Laide de lADEME peut être plafonnée en
application des règles communautaires en matière
de cumul daide publique ( 100 000 sur 3 ans
pour une même entreprise ). Pour les PME, une
aide à un taux maximum de 50 peut être attribuée
sans application de ce plafonnement. ( 3 ) Le
soutien de lADEME est apporté aux chambres
consulaires et dautres structures
professionnelles représentant des entreprises.
26
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. COUT DUNE INSTALLATION SOLAIRE

3.4. COUT POUR LES ENTREPRISES
Subventions ADEME pour un projet
dinvestissement

• Laide à linvestissement les aides sont le
  plus souvent attribuées en partenariat avec les
  régions dans le cadre des Contrats de Plan Etat /
  Régions.
• Types dopérations faisant lobjet de cet aide
• Les opérations de démonstration
• Les opérations exemplaires
• Les opérations de diffusion

• Les fonds FEDER Fond Européen de Développement
  Régional
• Ces fonds favorisent la réduction des disparités
  régionales et le développement équilibrés des
  régions européennes en attribuant des subventions
  aux acteurs locaux dans le cadre de programmes de
  développement établis en partenariat entre UE,
  les états membres et les collectivités
  territoriales.
• Types dactions soutenues
• lemploi et développement économique
• laménagement du territoire régional
• le développement rural et les thèmes énergie /
  environnement

27
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. COUT DUNE INSTALLATION SOLAIRE

3.4. COUT POUR LES ENTREPRISES
Subventions ADEME pour un projet
dinvestissement

• Les fonds FOGIME Fond de Garantie des
  Investissements de Maîtrise de lEnergie
• Ces fonds de garantie sont destinés à encourager
  les investissements des PME en faveur de la
  maîtrise de lénergie. Ils apportent une aide
  financière supplémentaire aux crédits bancaires
  demandés par une entreprise en vue de financer
  son projet ( 70 pour les fonds généraux dédiés
  aux PME ).
• Types déquipements
• les matériels performants de production,
  dutilisation, de récupération et de stockage de
  lénergie permettant des économies globales
  dénergie.
• les modifications dinstallations industrielles
  et de procédés à des fins déconomie dénergie.
• les énergie renouvelables bois, biogaz,
  énergie éolienne, solaire thermique,
  photovoltaïque.
• la fabrication déquipements productifs destinés
  à économiser lénergie et à développer les
  énergies renouvelables.

28
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. COUT DUNE INSTALLATION SOLAIRE

3.4. COUT POUR LES ENTREPRISES
Subventions ADEME pour un projet dinvestissement

• Le FIDEME Fonds dInvestissements De
  LEnvironnement et de la Maîtrise de lEnergie
• Ce fonds dinvestissement est destiné à
  promouvoir et à faciliter le financement de
  projets dans le secteur de la maîtrise de
  lénergie et la valorisation des déchets, en
  France Métropolitaine et dans les DOM-TOM.
• Cest un FCP ( fonds commun de placements ) géré
  par CDC IXIS Environnement et Infrastructures.
• Le FIDEME finance des projets utilisant des
  technologies connues et approuvées, et non des
  innovations technologiques, dans les secteurs
  suivants
• les énergies renouvelables éolien,
  hydraulique, géothermie, biomasse,
• le recyclage et la valorisation des déchets
• les équipements des secteurs de la maitrise de
  lénergie et de la valorisation des déchets, sous
  conditions

29
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. COUT DUNE INSTALLATION SOLAIRE

3.5. COUT POUR UN PARTICULIER ET LES ENTREPRISES
Amortissement se fera en fonction du prix de
rachat du kWh
En 2005 13,8 c HT/ kWh pour les
particuliers et les autres producteurs
En 2006 22,5 c HT / kWh pour les
particuliers 30,5 c HT / kWh
pour les autres producteurs
En projet Fin 2006 30 c HT / kWh pour les
nouvelles installations
55 c HT / kWh pour les systèmes
intégrés au bâtiment
TARIF EN FRANCE CONTINENTALE
30
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. DEMARCHES ADMINISTRATIVES

4.1. DEMARCHE PAR L ENTREPRISE

• Demande de raccordement EDF
• Service du raccordement ( ARD Accès
  Réseau de Distribution ) Région Ouest Tours

• Demande de Contrat dachat
• Service AOA Agence Obligation dAchat

• Préparation Devis, Facture et signature du
  contrat
• Transmission au client pour accord

31
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. DEMARCHES ADMINISTRATIVES

4.2. DEMARCHE PAR LE CLIENT

• Déclaration de travaux
• Service de la mairie et transmission à la
  DDE

• Demande de subventions
• Transmise aux organismes ( Ademe , région )
  avec tous les devis

• Réalisation du chantier
• Accord au niveau des subventions ( prise en
  charge )
• Accord de la DDE
• Accord pour lexécution des travaux par
  lentreprise

32
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. DEMARCHES ADMINISTRATIVES

4.2. DEMARCHE PAR LE CLIENT

• Démarche au niveau de lEDF
• Déclaration spontanée du propriétaire pour
  le relevé de la production ( début Novembre )

33
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. PRESTATIONS DE LENTREPRISE

A ) Réalisation de létude électrique pour le
dimensionnement
B ) Fourniture des plans et schémas électriques
C ) Fourniture et pose des modules
D ) Fourniture et réalisation du câblage
électrique
E ) Fourniture, pose, raccordement de londuleur
( batteries si prévues )
F ) Fourniture et pose des protections pour
linstallation photovoltaïque
(disjoncteurs, fusibles, parafoudre,
compteurs )
G ) Contrôle et mise en service
H ) Fourniture dune attestation de conformité
aux normes en vigueur
34
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. REGLEMENTATION

LE CCTP ( Cahier des Clauses Techniques
Particulières )
Ce document est utile pour préciser les
caractéristiques des différents matériels à
mettre en œuvre lors du projet et les
prestations. Cest un document de consultation
pour répondre à un appel doffre. Ce document
est rédigé par le maître dœuvre pour la
consultation des entreprises.
Matériels générateur photovoltaïque
onduleur câblage
de la partie continue
protection foudre et mise à la terre
raccordement au réseau
Prestations Documentation ( schémas,
plans, etc.) Garantie,
SAV, maintenance Contrôles
et mise en service
35
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. REGLEMENTATION GENERATEUR PHOTOVOLTAIQUE

LE CCTP devra préciser pour lappel doffre
LE CCTP devra exiger aux niveaux des réponses de
lappel doffre

• Surface disponible pour les modules
• Lorientation, linclinaison, lombrage
• Lintégration des modules
• Le dimensionnement du générateur par la
  surface à équiper, la puissance crête, la
  production annuelle souhaitée
• Les caractéristiques des modules thermique,
  étanchéité , nature du verre, couleur des
  modules, pourcentage de transparence
• La nature et les caractéristiques des
  dispositifs de fixation des modules
• Les conditions de fonctionnement température,
  humidité, etc
• Les garanties

• La technologie des cellules silicium
  monocristallin ou polycristallin, amorphe
• Le nombre, la marque, le type et la puissance
  crête des modules
• La dimension des modules ( lensemble )
• La nature et la masse du cadre inox, aluminium
• La nature de la protection des modules diode
  bi-pass ou autre
• Les caractéristiques du pré-câblage des modules
  section, nombre de conducteurs, protection
  UV, présence de connecteurs
• Les dispositifs de ventilation de la face
  arrière pour réduire les échauffements

36
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. REGLEMENTATION GENERATEUR PHOTOVOLTAIQUE

Conception des modules les matériels devront
être conçus pour une durée de vie
optimale dans les climats modérés
37
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. REGLEMENTATION ONDULEUR

LE CCTP devra préciser pour lappel doffre
LE CCTP devra exiger aux niveaux des réponses de
lappel doffre

• Type donduleur normal ou spécial réseau
• Lieu dimplantation par rapport aux panneaux et
  au point de livraison
• Condition de fonctionnement à lintérieur du
  bâtiment ou à lextérieur
• Nature de la distribution monophasé ou
  triphasé
• Valeurs admissibles du rapport entre la
  puissance active totale de londuleur et la
  puissance crête des panneaux ( entre 0,7 et 1 )

• La ou les puissances individuelles et le nombre
• Type de réseau en sortie de londuleur
  monophasé ou triphasé
• La référence des onduleurs ( type et marque )
• Les caractéristiques techniques de londuleur
  a ) tension dentrée et de sortie,
  fréquence avec la tolérance

  b ) la puissance et le facteur de
  puissance c ) courbe de
  rendement en fonction de la charge et valeur du
  rendement maximum, la consommation à vide d ) la
  capacité de surcharge en fonction de la durée
  e ) le taux de distorsion harmonique THD
• Type de protection de découplage ( interne ou
  externe), type disolation ( galvanique ou autre
  )
• Type de pré-câblage de la partie continue


38
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. REGLEMENTATION ONDULEUR

Compatibilité avec le réseau de distribution
cest la norme allemande DIN VDE 0126 qui est
admise comme conforme aux prescriptions française
pour la compatibilité avec le réseau en
matière de qualité du courant, de sécurité et
de fiabilité De ce fait, il sera admis quun
onduleur de norme allemande sera conforme aux
normes
CEI 61000-3-2, CEI 61000-3-3 et CEI
61000-3-4 sur la qualité du courant en sortie de
londuleur Londuleur devra aussi respecter la
norme NF C15-100 pour toute installation
raccordée au réseau
39
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. REGLEMENTATION CABLAGE PARTIE CONTINUE

LE CCTP devra préciser pour lappel doffre
LE CCTP devra exiger aux niveaux des réponses de
lappel doffre

• Type de câbles ( double isolation unipolaire,
  résistants aux ultraviolet )
• Sections des câbles afin de limiter les pertes
  en lignes à 1 ( utilisation dabaques
  spécifiques )

• Les caractéristiques du raccordement des modules
  entre eux ( minimum 2,5mm² )
• Les caractéristiques du raccordement entre les
  modules et londuleur
• La nature et les caractéristiques des câbles
  utilisés ( câble rigide U 1000 RO2V,
  câble souple HO7 RNF, section chute de
  tension 1 ), normes
• La nature des gaines de câblage ( résistantes
  aux conditions extérieures froid, ultraviolet )
• La longueur des câbles de linstallation
• La nature des boites de connexion et de
  raccordement ( IP 55 )
• Lutilisation de connecteurs spécifiques

40
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. REGLEMENTATION CABLAGE PARTIE CONTINUE

Choix des sections de câbles. Chutes de tension
les sections individuelles des câbles seront à
déterminer suivant les règles de la NF C15-100 en
prenant une attention particulière au niveau de
la chute de tension entre londuleur et les
panneaux
41
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. REGLEMENTATION PROTECTION FOUDRE ET MALT

LE CCTP devra préciser pour lappel doffre
LE CCTP devra exiger aux niveaux des réponses de
lappel doffre

• La présence dun parafoudre ( para sur-tenseur )
  côté alternatif de londuleur ( intégré à
  londuleur ou pas )
• Le raccordement à la terre de toutes les masses
  métalliques ( carcasses de londuleur, châssis,
  etc. )

• Les dispositifs anti-foudre prévus par le
  fournisseur tels que

  a ) la nature des liaisons équipotentielles entre
  les structures
  b ) les
  caractéristiques des mises à la terre des
  structures supportant les modules ( résistance
  de la prise de terre, nature et section du
  conducteur de terre, schéma de raccordement )
  c )
  les caractéristiques des protections par
  parafoudre en sortie des modules et à lentrée de
  londuleur d ) la nature de la mise à
  la terre des équipements ( boite,
  support, enveloppe,etc. )
  e ) la nature de lélectrode de la
  prise de terre et la valeur de la résistance

  f ) le type et lemplacement des protections
  électriques utilisés ( diode, fusible,
  transformateur disolement, etc. )

42
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. REGLEMENTATION PROTECTION FOUDRE ET MALT

• Protection contre la foudre un guide ( EN 61173
  ) donne les recommandations concernant le
  fonctionnement, le vieillissement, limpact sur
  lefficacité de linstallation et le montage des
  dispositifs de protection contre les surtensions
  pour les systèmes photovoltaïques.
• La réglementation contre la foudre impose la mise
  en place de dispositifs spécifiques dans deux cas

• Les établissements recevant du public ( arrêté
  du 19/09/1959, modifié le 25/06/1980 )
• Les immeubles de grande hauteur à usage de
  bureaux ( décret 37-1063 du 06/12/1967, modifié
  par larrêté du 8/10/1977 )
• Mise à la terre le guide EN 61173 sur la
  protection des installations photovoltaïques
  recommande une mise à la terre dans le respect
  des normes


43
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. REGLEMENTATION RACCORDEMENT RESEAU

LE CCTP devra préciser pour lappel doffre
LE CCTP devra exiger aux niveaux des réponses de
lappel doffre

• La nature de linstallation électrique ( neuve
  ou existante )
• Le type de réseau ( haute tension ou basse
  tension )
• La puissance souscrite au niveau auprès du
  distributeur dénergie en kVA
• Larchitecture du raccordement choisie ( vente
  de toute lénergie ou seulement du surplus )
• La position du point de raccordement par rapport
  à londuleur
• Les travaux à mettre en œuvre pour atteindre le
  point de livraison ( tranchée, installation dune
  ligne aérienne

• La puissance maximale dinjection vers le réseau
  ( puissance des onduleurs )

44
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. REGLEMENTATION RACCORDEMENT RESEAU

Organes de séparation du réseau Norme C 15-100
  sectionnement et commande  , le producteur
doit indiquer celui ou ceux qui permettront une
séparation de linstallation de production
photovoltaïque et de linstallation intérieure
afin de permettre une intervention hors tension
sécurisée sur le disjoncteur de branchement. Ces
organes devront être repérés et seront du type (
sectionneur, interrupteur sectionneur
multipolaire ou unipolaire ) et installés à
linterface entre linstallation photovoltaïque
et linstallation intérieure. Protection de
découplage un dispositif constitué dune
protection et dun organe de découplage doit être
installé entre la sortie du système
photovoltaïque et linstallation intérieure. Ce
dispositif doit répondre aux prescriptions de
conception et de fonctionnement pour le
raccordement au réseau public dune installation
de production électrique.
45
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. REGLEMENTATION DOCUMENTATION

LE CCTP devra préciser pour lappel doffre
LE CCTP devra exiger aux niveaux des réponses de
lappel doffre

• Les documents généraux dassurance qualité
  précisant la nature et le formalisme des
  documents à fournir
• Les plans darchitecture et de génie civil
  plan de masse, façades, coupes
• Les schémas de principe du système
  photovoltaïque
• Les plans dimplantations

• Les documents généraux administratifs, du suivi
  du projet, dassurance qualité et de sécurité
  pouvant être exigés dune manière commune à tous
  les lots
• Les plans et schémas électriques approuvés par
  le maître dœuvre  Bon pour exécution  avant
  travaux indiquant
  a ) limplantation
  géographique des équipements électriques (
  coffrets, armoires, boites de raccordement )

  b ) les schémas de câblage, de
  raccordement et dimplantation des coffrets, des
  armoires électriques c ) la localisation et la
  nature des différents cheminements

  d ) la nature, les longueurs et les sections des
  conducteurs électriques en courant continu et
  alternatif
  e ) la nature
  et limplantation des raccordements entre les
  câbles et les autres appareils ( compteurs,
  disjoncteurs, etc. )

46
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. REGLEMENTATION DOCUMENTATION

LE CCTP devra préciser pour lappel doffre
LE CCTP devra exiger aux niveaux des réponses de
lappel doffre

• Les notes de calculs du dimensionnement des
  protections électriques approuvées par le maître
  dœuvre  Bon pour exécution  avant travaux
• les notes de calculs de la production électrique
  potentielle du système photovoltaïque approuvées
  par le maître dœuvre  Bon pour exécution
  avant travaux faisant apparaître
  a ) le calcul des
  pertes en lignes à puissance nominale du
  générateur photovoltaïque
  b ) la simulation de la
  production mensuelle c ) les
  notices dutilisation et dexploitation du
  système photovoltaïque
  d ) les
  nomenclatures des matériels envisagés (
  relais,appareils de coupure )
  e ) les notices
  constructeurs des équipements fournis (avec le
  certificat de conformité avec la norme pour
  londuleur )
  f ) une notice
  dexploitation ainsi que la maintenance
  préventive et corrective

Après les travaux, lentreprise devra mettre à
jour ses plans et notes de calculs et fournir un
dossier
  TEL QUE CONSTRUIT
47
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. REGLEMENTATION GARANTIE, SAV, MAINTENANCE

LE CCTP pourra préciser pour lappel doffre

• Les exigences particulières en termes de
  garanties, maintenance et SAV plus contraignante
  que les minimums légaux ( en ce qui concerne les
  garanties pièces, main dœuvre, opérations
  particulières de maintenance et conditions de
  réalisation des services après vente )

1. REGLEMENTATION CONTRÔLE ET MISE EN SERVICE

LE CCTP pourra préciser pour lappel doffre

• Les exigences particulières en matière de
  contrôles techniques qui seront effectués (
  passage dorganisme de vérification, rédaction de
  procédure et comptes rendus dessais )

48
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. REGLEMENTATION REGLEMENT DE CONSULTATION

Critères de sélection des prestataires et
fournitures

• Le coût dinstallation
• Le coût unitaire par watt assigné installé
• La production annuelle garantie
• La nature et la masse du cadre inox, aluminium
• La puissance assignée du générateur
• La durée dautonomie garantie en cas de système
  photovoltaique raccordé au réseau avec fonction
  de sécurité
• La surface maximale des modules
• Lutilisation de matériaux spécifiques
• La qualité esthétique de lintégration
• Les délais
• La qualité des matériels proposés
• Les possibilités de suivi de la production
• Les garanties

49
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. RACCORDEMENT RESEAU

INJECTION DE LA TOTALITE DE LA PRODUCTION
CCPI Coupe Circuit Principal Individuel
AGCP Appareil Général de Coupure et de
Protection
Lappareil de sectionnement à coupure visible
ainsi que le CCPI lorsquils sont ouverts,
permettent dintervenir dans le circuit pour
changer les différents appareils
(compteur,disjoncteur,etc) en toute sécurité.
50
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. RACCORDEMENT RESEAU

INJECTION DE LA TOTALITE DE LA PRODUCTION
PRINCIPE DE RACCORDEMENT Dans une installation
neuve, tous les compteurs seront téléreportés. On
crée depuis le domaine public une dissociation
entre production et consommation. De ce fait, on
accède sans problème aux CCPI, ce qui permet une
déconnexion rapide en cas de suspension du
contrat de raccordement ( consommateur) ou de
fourniture ( producteur ).

• Cette configuration nécessite donc
• 2 CCPI
• 2 dérivations individuelles
• 2 installations contrôle-comptage

51
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. RACCORDEMENT RESEAU

INJECTION DE LA TOTALITE DE LA PRODUCTION
Câblage de linstallation
52
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. RACCORDEMENT RESEAU

INJECTION DES EXCEDENTS DE PRODUCTION
CCPI Coupe Circuit Principal AGCP
Appareil Général de Coupure et de Protection
Lappareil de sectionnement à coupure visible
ainsi que le CCPI lorsquils sont ouverts,
permettent dintervenir dans le circuit pour
changer les différents appareils
(compteur,disjoncteur,etc) en toute sécurité.
53
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. RACCORDEMENT RESEAU

INJECTION DES EXCEDENTS DE PRODUCTION
PRINCIPE DE RACCORDEMENT Dans une installation
neuve, tous les compteurs seront téléreportés. On
crée depuis le domaine public une alimentation.
De ce fait, on accède sans problème au CCP, ce
qui permet une déconnexion rapide en cas de
suspension du contrat.

• Cette configuration nécessite donc
• 1 CCP
• 1 alimentation
• 1 installation contrôle-comptage

54
INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

1. RACCORDEMENT RESEAU

INJECTION DES EXCEDENTS DE PRODUCTION
Câblage de linstallation
