A ilumina

1

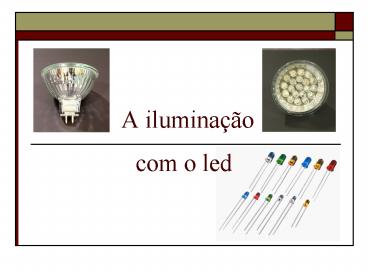

A iluminação
com o led
2

• O mercado da iluminação, está a passar por mais
  uma revolução no que se refere à forma de emissão
  da luz eléctrica, possibilitando novas aplicações
  e novas maneiras de iluminar ambientes e
  objectos.
• Estamos a falar da luz gerada através de
  componentes electrónicos designados por LED -
  Light Emitting Diode (Díodo Emissor de Luz).
• Os leds podem ser de baixa (0,1W), média (0,2W a
  0,5W) e de alta potência (acima de 0,5W). Em
  geral, os de baixa e média potência são
  utilizados para sinalização e efeitos
  decorativos. Os de alta potência já podem ser
  aplicados em iluminação geral.

3
Historial do led
Inventado em 1963 Led de cor vermelha Intensidade luminosa1 mcd (milicandela) O led só era utilizado para a indicação do estado dos equipamentos, ou seja, em rádios, televisores e outros equipamentos, sinalizando se o aparelho estava ligado ou não.
Fim dos anos 60 Led de cor amarela Dezenas de milicandela O led só era utilizado para a indicação do estado dos equipamentos, ou seja, em rádios, televisores e outros equipamentos, sinalizando se o aparelho estava ligado ou não.
1975 Led de cor verde Dezenas de milicandela O led só era utilizado para a indicação do estado dos equipamentos, ou seja, em rádios, televisores e outros equipamentos, sinalizando se o aparelho estava ligado ou não.
Anos 80 Leds da cor vermelha e âmbar Maior intensidade luminosa com a introdução da tecnologia Al ln GaP Substituição de lâmpadas, principalmente na indústria automóvel.
Início dos anos 90 Leds de cores azul, verde, cyan e branco Com o surgimento da tecnologia InGaN Substituição de alguns tipos de lâmpadas em várias aplicações de iluminação.
No final do anos 90 Leds que cobrem todo o espectro de cores Fluxo luminoso da ordem de 30 a 40 lúmen e com um ângulo de emissão de 110 graus. Substituição de alguns tipos de lâmpadas em várias aplicações de iluminação.
Hoje em dia, temos leds que atingem o fluxo
luminoso de 120 lúmen, uma potência de 1, 3 e 5
watt, estando disponíveis em várias cores, e
sendo responsáveis pelo aumento considerável na
substituição de alguns tipos de lâmpadas em
várias aplicações de iluminação.
4

• Se comparamos a uma lâmpada de incandescência
  comum, o LED não tem filamento e o seu
  funcionamento é muito diferente. Ao ser-lhe
  aplicada uma tensão geram luz, devido ao
  movimento dos electrões dentro do material
  semicondutor.
• A luz gerada pelo led é originada através do
  aquecimento destes semicondutores por uma pequena
  corrente eléctrica que o percorre.

5

• A luz emitida por um led é praticamente
  monocromática, sendo possível fabricá-los com luz
  de diferentes cores, alterando a composição
  química do material semicondutor. Os leds mais
  comuns são feitos de ligas de
• Gálio (Ga)
• Arsénio (As)
• Alumínio (Al)
• Índio (In)
• Nitride (N)
• Fósforo (P).

6

• A emissão da luz de cor branca pode ser feita
  mediante a mistura de vermelho, verde e azul
  (RGB) podendo-se conseguir qualquer cor,
  incluindo o branco.
• O RGB (Red Green Blue) é a tecnologia capaz de
  emitir luz numa variedade quase infinita de cores
  a partir da combinação das três cores
  fundamentais.

7
Um led acende quando está polarizado directamente
ou seja, o ânodo (A) está positivo em relação ao
cátodo (K). Quando polarizado inversamente um led
não acende.
Resistência

• Os leds são semicondutores que convertem a
  energia eléctrica em luz de cor, alimentados a
  12V, 24V ou 230 V, de acordo com os dispositivos
  de interface.
• Um led não deve ser ligado directamente a uma
  tomada de 230V. O led trabalha com tensões muito
  baixas e a sua alimentação precisa de ser em
  corrente contínua e não em corrente alternada que
  é o caso das tomadas eléctricas comuns. Por isso
  é sempre necessário o uso de uma fonte de
  alimentação ou interface (transformador ou um
  driver) que converta as características de
  alimentação de uma tomada comum para um padrão
  adequado ao funcionamento do led.

8

• Os parâmetros principais a considerar num led
  são essencialmente
• Cor
• Tensão directa (VF) e Tensão inversa (VR) V
  DC
• Corrente directa (IF) e Corrente inversa (IR)
  A
• Potência de dissipação (PD) W
• Ângulo de visualização
• Comprimento de onda nm
• Temperatura de cor K
• Intensidade luminosa cd ou Fluxo luminoso lm

ExemploLed vermelho ELD-670-524Valores
máximos IF50 mA VF2,7 V VR5 V PD120
mWÂngulo de visualização 25ºComprimento de
onda 670 nmIntensidade luminosa 250 mcd
9

• Vantagens dos leds, relativamente às restantes
  fontes de luz
• Maior vida útil (50.000 horas) e consequente
  baixa manutenção
• Baixo consumo (relativamente às lâmpadas de
  incandescência) e uma eficiência energética (em
  torno de 50 lúmen/Watt)
• Não emitem luz ultra-violeta (sendo ideais para
  aplicações onde este tipo de radiação é
  indesejada. Como por exemplo, quadros e obras de
  arte
• Não emitem radiação infravermelha, fazendo por
  isso que o feixe luminoso seja frio.
• Resistência a impactos e vibrações Utiliza
  tecnologia de estado sólido, portanto, sem
  filamentos e sem vidro, aumentando a sua
  robustez.
• Maior segurança, já que trabalham em baixa tensão
  (lt 33V). Proporcionam segurança para os
  utilizadores durante a sua instalação e
  utilização.

10

• Desvantagens dos leds, relativamente às
  restantes fontes de luz
• Custo de aquisição elevado, caso a aplicação seja
  desadequada
• O índice de restituição de cor (IRC) pode não ser
  o mais adequado
• Necessidade de dispositivos de dissipação de
  calor, nos leds de alta potência (a quantidade de
  luz emitida pelo led diminui com o aumento da
  temperatura).
