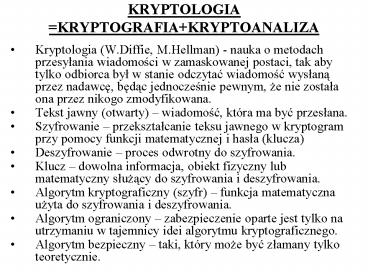

KRYPTOLOGIA =KRYPTOGRAFIA KRYPTOANALIZA

1
KRYPTOLOGIA KRYPTOGRAFIAKRYPTOANALIZA

• Kryptologia (W.Diffie, M.Hellman) - nauka o
  metodach przesylania wiadomosci w zamaskowanej
  postaci, tak aby tylko odbiorca byl w stanie
  odczytac wiadomosc wyslana przez nadawce, bedac
  jednoczesnie pewnym, ze nie zostala ona przez
  nikogo zmodyfikowana.
• Tekst jawny (otwarty) wiadomosc, która ma byc
  przeslana.
• Szyfrowanie przeksztalcanie teksu jawnego w
  kryptogram przy pomocy funkcji matematycznej i
  hasla (klucza)
• Deszyfrowanie proces odwrotny do szyfrowania.
• Klucz dowolna informacja, obiekt fizyczny lub
  matematyczny sluzacy do szyfrowania i
  deszyfrowania.
• Algorytm kryptograficzny (szyfr) funkcja
  matematyczna uzyta do szyfrowania i
  deszyfrowania.
• Algorytm ograniczony zabezpieczenie oparte jest
  tylko na utrzymaniu w tajemnicy idei algorytmu
  kryptograficznego.
• Algorytm bezpieczny taki, który moze byc
  zlamany tylko teoretycznie.

2
SYMETRYCZNE ALGORYTMY KRYPTOGRAFICZNE

• Znane od dawna, istnieje jeden tajny klucz, który
  sluzy do szyfrowania i deszyfrowania i jest
  wspólny dla nadawcy i odbiorcy. - Zalety
  szybkosc i odpornosc na zlamanie, dopóki klucz
  jest rzeczywiscie tajny. - Wady nie daje
  pewnosci, ze wiadomosc pochodzi faktycznie od
  nadawcy, przydatny do korespondencji tylko 2
  osób.
• Algorytm DES, 1977 (Data Encryption Standard)
  szyfr przestawieniowo-podstawieniowy. 64 bitowe
  bloki danych i 64 bitowy klucz w 16 cyklach.
• Algorytm IDEA, 1990 (International Data
  Encryption Algorithm) szyfr blokowy, oparty na
  64-bitowych blokach tekstu jawnego. Klucz ma
  dlugosc 128 bitów. Szyfrowanie w 8 cyklach.
  Nastepca DES.
• Algorytm AES, 2000 (Advanced Encryption Data)
  128 bitowe bloki danych kodowane 128, 192, 256
  bitowymi kluczami konkurs ogloszony przez NIST.

• Algorytm Rijndael (standard swiatowy) autorstwa 2
  Belgów Rijmena i Daemena zwyciezca konkursu
  na AES.

3
ATAK SILOWY (KOSZT 1 MLN )
Dlugosc klucza Ilosc wariantów Czas ataku sprzetowego Czas ataku sprzetowego Czas ataku programowego Czas ataku programowego
Dlugosc klucza Ilosc wariantów 2000 2010 2000 2010
40 b 2401012 0,02 sek 0,2 ms 3,3 min 2 sek
56 b 2561016 21 min 13 sek 115 dni 2 dni
64 b 2641019 4 dni 1 godz 100 lat 1 rok
80b 2801026 700 lat 7 lat 106 lat 70 tys. lat
112 b 21121033 1012 lat 1010 lat 1016 lat 1014 lat
128 b 21281038 1017 lat 1015 lat 1021 lat 1019 lat
4
ALGORYTM DES

• Projekt IBM zmodyfikowany przez NSA uznany przez
  USA za oficjalny standard szyfrowania danych.
• Szybki, sluzy do kodowania wiadomosci pod
  warunkiem zakodowania klucza silniejszym
  algorytmem (np. RSA).
• Algorytm opiera sie na 64-bitowym tajnym kluczu
  (7 znaków bit parzystosci) wykorzystywanym do
  kodowania 64-bitowych bloków danych w 16 cyklach.
• Klucz znany jest nadawcy i odbiorcy.
• Klucz dobierany jest losowo sposród 721015
  liczb. W 1997 ustanowiono nagrode 10 tys. za
  jego zlamanie. Po 90 dniach klucz zlamano po
  181015 próbach. W 1998 roku zlamano szyfr po 39
  dniach. W 1999 roku po 9 dniach.

5
ZASADA ALGORYTMU DES
Tekst jawny(64 bity)
Klucz(54 bity8 bitówparzystosci)
DES
Szyfrogram(64 bity)
6
ASYMETRYCZNE ALGORYTMY KRYPTOGRAFICZNE

• Znane od lat 70., oparte na parze kluczy
  komplementarnych prywatny i publiczny. Kazda
  wiadomosc szyfrowana jest tajnym kluczem
  prywatnym i moze byc rozszyfrowana tylko za
  pomoca odpowiadajacego mu jawnego klucza
  publicznego i vice versa (proces przemienny).
• Algorytm Diffiego-Hellmana pierwszy z
  wynalezionych algorytmów niesymetrycznych,
  stosowany do dystrybucji kluczy.
• Algorytm RSA najpopularniejszy algorytm
  niesymetryczny o zmiennej dlugosci klucza,
  opracowany w 1977 r.

7
WLASNOSCI ASYMETRYCZNYCH ALGORYTMÓW
KRYPTOGRAFICZNYCH

• Jest to algorytm niesymetryczny, tzn. nie mozna
  klucza (prywatnego lub publicznego) wykorzystac
  jednoczesnie do zaszyfrowania i do
  rozszyfrowania.
• Klucza prywatnego nie mozna (praktycznie)
  odtworzyc na podstawie klucza publicznego.
• W zaleznosci od kolejnosci zastosowania kluczy
  zapewnia sie albo poufnosc (szyfrowanie kluczem
  publicznym odszyfrowanie kluczem prywatnym)
  albo autentycznosc (odwrotnie). Aby uzyskac
  obydwa cele naraz nalezy miec dwie pary kluczy.
• Nie ma problemu z zaufaniem do partnera i
  przekazywaniem mu wspólnego klucza.

8
IDEA SZYFROWANIA ASYMETRYCZNEGO

NADAWCA
WIADOMOSC JAWNA
Szyfrowanie z uzyciem klucza k1
WIADOMOSC ZASZYFROWANA

PRZESYLANIE
ODBIORCA
Deszyfrowanie z uzyciem klucza k2
WIADOMOSC ODTWORZONA
9
ALGORYTM RSA

• Opracowany (1977) przez Rivesta, Shamira i
  Adlemana szyfr niesymetryczny oparty na
  potegowaniu modulo.
• Szyfr wmontowany w programy Netscape Navigator i
  Internet Explorer, HTTPS, PGP (Pretty Good
  Privacy), protokoly SET (Secure Electronic
  Tranactions), S/MIME (Secure Multipurpose
  Internet Mail Extension), SSL (Secure Socket
  Layer).
• Zlamanie odpowiada znalezieniu stucyfrowych liczb
  pierwszych na podstawie znajomosci ich iloczynu.
• W 1999 roku zlamano szyfr RSA z kluczem o
  dlugosci 512 bitów (155 cyfr dziesietnych).
• Obecnie koduje sie klucze prywatne przy uzyciu
  160 bitów i publiczne 1024/2048 bity. Wysoki
  poziom bezpieczenstwa zapewniaja klucze
  4096-bitowe.
• RSA jest 100-1000 razy wolniejszy od DES. Moze
  byc stosowany do zwyklego szyfrowania, ale
  glównie sluzy do kodowania klucza uzywanego w DES.

10
ZASADA ALGORYTMU RSA

• Wybiera sie dwie utajnione duze liczby pierwsze p
  oraz q. Wyznacza sie ich iloczyn npq oraz
  N(p-1)(q-1).
• Kluczem publicznym jest losowo wybrana liczba e,
  bedaca liczba wzglednie pierwsza z N. Klucz
  publiczny Ke,n sluzy do szyfrowania wiadomosci
  przeznaczonych dla wlasciciela klucza i jest
  szeroko rozpowszechniany.
• Wyznacza sie d tak, aby ed1 lub de-1 modulo
  N.Klucz prywatny Dd,n jest tajny i tylko za
  jego pomoca mozna odszyfrowac to co zostalo
  zakodowane kluczem publicznym.
• Szyfrowanie bloku wiadomosci mltn cme(mod n).
• Deszyfrowanie wiadomosci m mcd(mod n).
• Liczby pierwsze p, q sa usuwane i nigdy nie
  ujawnione.
• Zlamanie algorytmu polega na rozkladzie liczby n
  na czynniki pierwsze p, q.

11
DES RSA

• DES (szyfrowanie) RSA (przekazanie klucza)
• Nadawca generuje losowy klucz szyfrujacy K dla
  DES (64 bity).
• Nadawca szyfruje tekst algorytmem DES z kluczem
  K.
• Nadawca pobiera klucz publiczny odbiorcy e,n
• Nadawca szyfruje klucz K algorytmem RSA kluczem
  publicznym odbiorcy e,n.
• Nadawca wysyla zaszyfrowana wiadomosc i
  zaszyfrowany klucz.
• Odbiorca deszyfruje klucz K algorytmem RSA i
  swoim kluczem prywatnym d.
• Odbiorca deszyfruje wiadomosc algorytmem DES z
  kluczem K.

12
ZALETY I WADY DES I RSA
Zalety DES Wady DES
popularnosc - mala szybkosc dzialania
- duza szybkosc - koniecznosc certyfikacji kluczy publicznych
- solidne podstawy matematyczne
Zalety RSA Wady RSA
- zmienna dlugosc klucza - krótki klucz o stalej dlugosci
brak koniecznoscidystrybucji Kluczy - koniecznosc dystrybucji kluczy
13
PODPIS ELEKTRONICZNY

• Dane w postaci elektronicznej, które wraz z
  innymi danymi, do których zostaly dolaczone lub z
  którymi sa logicznie powiazane, sluza do
  identyfikacji osoby skladajacej podpis
  elektroniczny.
• Bezpieczny podpis elektroniczny to podpis,
  który- jest przyporzadkowany wylacznie osobie
  go skladajacej,- jest sporzadzany za pomoca
  bezpiecznych urzadzen, podlegajacych wylacznej
  kontroli osoby go skladajacej,- jest powiazany z
  danymi, do których jest dolaczony tak aby
  jakakolwiek pózniejsza zmiana tych danych byla
  rozpoznawalna.
• Podpis elektroniczny podobnie jak podpis reczny
  - identyfikuje osobe podpisujaca,- jest
  dowodem akceptacji tresci podpisanego dokumentu i
  zgoda na ponoszenie konsekwencji prawnych.

14
CECHY PODPISU ELEKTRONICZNEGO

• Podpis elektroniczny (w odróznieniu od podpisu
  tradycyjnego)- za kazdym razem jest inny
  (zalezy od tresci dokumentu),- nie wymaga
  parafowania kazdej strony dokumentu,- likwiduje
  pojecie oryginalu i kopii dokumentu,- winien byc
  bezpieczniejszy, a praktycznie niemozliwy do
  podrobienia,- nie jest zwiazany z nosnikiem
  papierowym,- nie zalezy od nosnika a jedynie od
  danych,- nie zalezy od technologii i technik
  kryptograficznych,- pozwala znakowac dokument
  czasem,- moze byc przypisany osobom fizycznym i
  prawnym, jakkolwiek osoby prawne sa
  reprezentowane przez oznaczone osoby fizyczne.

15
ZASTOSOWANIA PODPISU ELEKTRONICZNEGO

• Handel elektroniczny
• Zdalna praca
• Sektor finansowy (banki, towarzystwa
  ubezpieczeniowe)
• Organy administracji rzadowej i samorzadowej
• Urzedy skarbowe, ZUS
• Ksiegi notarialne i ksiegi wieczyste
• Rejestry znaków towarowych i patentów
• Sadownictwo
• Publiczna opieka zdrowotna, zdalna diagnostyka
• Poczta elektroniczna, witryny internetowe

16
PODPIS RECZNY A ELEKTRONICZNY
Podpis reczny Podpis reczny Podpis elektroniczny
Przypisany jednej osobie Przypisany jednej osobie Przypisany jednej osobie
Niemozliwy do podrobienia Niemozliwy do podrobienia Niemozliwy do podrobienia
Uniemozliwia wyparcie sie przez autora Uniemozliwia wyparcie sie przez autora Uniemozliwia wyparcie sie przez autora
Latwy do weryfikacji przez osobe niezalezna Latwy do weryfikacji przez osobe niezalezna Latwy do weryfikacji przez osobe niezalezna
Latwy do wygenerowania Latwy do wygenerowania Latwy do wygenerowania
Zwiazany nierozlacznie z dokumentem Moze byc skladowany i transmitowany niezalezne od dokumentu Moze byc skladowany i transmitowany niezalezne od dokumentu
Taki sam dla wszystkich dokumentów Jest funkcja dokumentu Jest funkcja dokumentu
Tylko na ostatniej stronie dokumentu Obejmuje caly dokument Obejmuje caly dokument
17
WDRAZANIE PODPISU ELEKTRONICZNEGO W POLSCE

• 15.XI.2001 Ustawa podpisie elektronicznym (DzU
  130)
• 16.VIII.2002 Ustawa wchodzi w zycie.
• 1 rok MF dostosuje przepisy o oplatach
  skarbowych dotyczace wykorzystywania podpisu
  elektronicznego.
• 2 lata banki i organy wladzy publicznej maja
  dostosowac swoja dzialalnosc w zakresie
  swiadczenia uslug do specyfiki przepisu
  elektronicznego.
• 4 lata organy wladzy publicznej maja udostepnic
  mozliwosc wnoszenia podan i wniosków droga
  elektroniczna.
• Bez daty minister gospodarki i minister
  administracji publicznej okresli warunki
  techniczne udostepniania formularzy i wzorów
  dokumentów zwiazanych z wydawaniem podpisu
  elektronicznego

18
PODPIS ELEKTRONICZNY W INNYCH KRAJACH

• Finlandia zestaw danych, które potwierdzaja
  integralnosc i autentycznosc wiadomosci
  elektronicznej przez uzycie metody, któa jest
  dostena publicznej kontroli.
• Niemcy (1997) podpis cyfrowy nie zaklada tej
  samej mocy prawnej jak podpis wlasnoreczny i jest
  z definicji oparty na dwóch kluczach prywatnym
  i publicznym.
• W. Brytania (2000) podpis elektroniczny musi
  byc dolaczony (lub logicznie powiazany) z danymi
  elektronicznymi oraz potwierdzony przez osobe go
  skladajaca.
• USA (2000) elektroniczny dzwiek, symbol lub
  proces dolaczony lub logicznie powiazany z danymi
  i wykorzystany lub przyjety z zamiarem zlozenia
  podpisu

19
PODPISANIE DOKUMENTU
Tresc do-kumentu
Tresc do-kumentu
Tresc do-kumentu
Skrót do-kumentu
Skrót do-kumentu
PODPIS
Jednokierunkowafunkcja skrótu DES
Szyfrowanie skrótualgorytmem RSA
20
SPRAWDZENIE PODPISU
Tresc do-kumentu
Tresc do-kumentu
Jednokierunkowa funkcja skrótu
Skrót do-kumentu
Porównanie skrótów
Tresc do-kumentu
Tresc do-kumentu
Skrót do-kumentu
Skrót do-kumentu
Deszyfrowanie
PODPIS
21
CERTYFIKACJA KLUCZA ELEKTRONICZNEGO

• Certyfikacja elektroniczne zaswiadczenie za
  pomoca którego dane sluzace weryfikacji podpisu
  elektronicznego sa przyporzadkowane do osoby
  fizycznej skladajacej podpis i które umozliwiaja
  identyfikacje tej osoby.
• Podmiotem swiadczacym uslugi certyfikacyjne moze
  byc przedsiebiorca, NBP lub organ wladzy
  publicznej.
• Wymagane elementy certyfikatu- numer,-
  okreslenie podmiotu swiadczacego uslugi
  certyfikacyjne,- imie, nazwisko lub pseudonim
  osoby skladajacej podpis,- dane sluzace
  weryfikacji podpisu elektronicznego,- oznaczenie
  poczatku i konca waznosci podpisu,- najwyzsza
  wartosc graniczna transakcji,- ograniczenia
  zakresu waznosci certyfikatu.

22
INFRASTRUKTURA KLUCZA ELEKTRONICZNEGO - PKI

• PKI (Public Key Infrastructure) sluzy do
  zarzadzania cyfrowymi certyfikatami i kluczami
  szyfrujacymi dla osób, programów i systemów.
• Narzedzia- szyfrowanie danych dla zapewnienia
  poufnosci,- podpisy cyfrowe dla zapewnienia
  niezaprzeczalnosci oraz weryfikacji integracji
  danych,- certyfikaty uwierzytelniajace osoby,
  aplikacje, serwisy.
• Urzad Rejestracji - dokonuje weryfikacji danych
  uzytkownika i jego rejestracji.
• Urzad Certyfikacji - wydaje certyfikaty cyfrowe.
• Repozytorium kluczy, certyfikatów i
  uniewaznionych certyfikatów udostepnianie
  kluczy publicznych i ich certyfikatów

23
FUNKCJE INFRASTRUKTURY KLUCZA ELEKTRONICZNEGO -
PKI

• Rejestracja uzytkownika koncowego.
• Certyfikacja klucza publicznego, wydanie go
  uzytkownikowi oraz wszystkim zainteresowanym.
• Generacja kluczy. Pare kluczy moze wygenerowac
  uzytkownik przesylajac klucz publiczny do
  certyfikacji lub moze to zrobic Urzad
  Certyfikacji.
• Odnawianie kluczy po uplywie terminu waznosci lub
  kompromitacji klucza prywatnego.
• Certyfikacja wzajemna, pozwalajaca uzytkownikom
  jednej struktury PKI ufac certyfikatom
  wystawionym przez inna strukture.
• Odwolanie certyfikatu, na wypadek kompromitacji
  klucza prywatnego, zmiany nazwy uzytkownika lub
  odejscie pracownika z firmy. Tworzona jest Lista
  Uniewaznionych Certyfikatów.

24
ZNAKOWANIE CZASEM

• Usluga polegajaca na dolaczaniu do danych w
  postaci elektronicznej oznaczenia czasu w w
  chwili zlozenia podpisu elektronicznego
  (timestamps). Usluga wchodzi w zestaw uslug
  certyfikacyjnych.
• Czas uwidoczniony w znaku czasu posiada moc
  prawna do momentu, w którym ktos nie udowodni, ze
  zostal sfalszowany.
• Nie pozwala na antydatowania dokumentów oraz
  ponowne i wielokrotne wprowadzanie do obiegu tego
  samego dokumentu (np. czeku)

25
SSL (Secure Sockets Layer)

• Protokól Netscapea pozwalajacy na bezpieczna,
  szyfrowana komunikacje w Internecie, w
  szczególnosci zapewnia- autoryzacje serwerów
  internetowych i klientów,- poufnosc transmisji
  danych (szyfrowanie),- integralnosc danych (sumy
  kontrolne).
• Opiera sie na technologii RSA szyfrujac dane
  metoda klucza publicznego.
• Obslugiwany jest przez wiekszosc przegladarek -
  ikona zlamanego klucza w lewym dolnym rogu.
• Uzywany przez wiekszosc witryn sklepowych - adres
  URL strony WWW zaczyna sie https.

26
SET (Secure Electronic Transactions)

• Standard bezpiecznego poslugiwania sie kartami
  kredytowymi w transakcjach internetowych.
• Fuzja SSL (Secure Sockets Layer) STT (Secure
  Transactions Technology) HTTPS (Secure
  Hypertext Transfer Protocol) w polaczeniu z
  elektronicznym podpisem i silnych metod
  kryptograficznych (klucze publiczne
• Zaakceptowany m.in. przez Visa, Mastercard,
  Microsoft, Netscape.

27
Przebieg transakcji SET

• Klient zaklada konto w banku majacym podpisane
  umowy z wydawca jego karty kredytowej i otrzymuje
  elektroniczny certyfikat (identyfikator
  sieciowy).
• Klucz publiczny klienta zostaje potwierdzony
  elektronicznym podpisem banku i wydawany jest
  sprzedawcom internetowym.
• Klient sklada zamówienie na stronie WWW.
• Przegladarka klienta pobiera i potwierdza
  autentycznosc witryny. Nastepnie wysyla
  zamówienie zakodowane kluczem publicznym
  sprzedawcy oraz numer karty kredytowej
  zakodowany kluczem publicznym banku (sprzedawca
  nie moze poznac numeru karty).

28
Przebieg transakcji SET (cd)

• Sprzedawca sprawdza autentycznosc danych o
  kliencie, weryfikujac elektroniczny podpis na
  jego certyfikacie.
• Sprzedawca przekazuje zamówienie, zakodowany
  numer karty klienta oraz jego certyfikat do
  banku.
• Bank przeprowadza autoryzacje sprzedawcy i
  klienta oraz potwierdza zdolnosc platnicza
  klienta.
• Podpisana elektronicznie autoryzacja zostaje
  odeslana do sprzedawcy, który na jej podstawie
  realizuje zamówienie.
