AUTOCAD

1

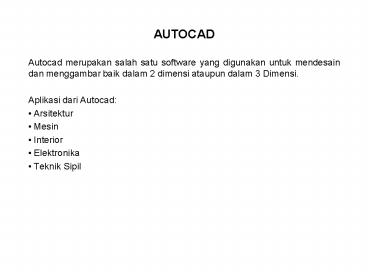

• AUTOCAD
• Autocad merupakan salah satu software yang
  digunakan untuk mendesain dan menggambar baik
  dalam 2 dimensi ataupun dalam 3 Dimensi.
• Aplikasi dari Autocad
• Arsitektur
• Mesin
• Interior
• Elektronika
• Teknik Sipil

2
(No Transcript)
3
(No Transcript)
4
(No Transcript)
5
(No Transcript)
6
(No Transcript)
7
(No Transcript)
8
(No Transcript)
9
(No Transcript)
10
(No Transcript)
11
(No Transcript)
12
(No Transcript)
13
(No Transcript)
14

• Tampilan dari Autocad

15

• Setting awal Autocad
• Start from scratch ? menentukan setting satuan,
  yang lainnya ikut standart
• ? Imperial (feet dan inch)
• ? Metric (mm)

16

• Use a template ? menggunakan kerangka/frame
  kertas sesuai standart
• Use a wizard ? melakukan beberapa setting
• ? Advanced setup units, angle, angle measure,
  angle direction, area
• ? Quick setup units, area

17

• Untuk membuat gambar dapat dilakukan dengan 3
  cara
• Melalui command
• Melalui menu
• Melalui icon toolbar

18

• 1. Line
• Line adalah command untuk membuat garis. Ada 3
  cara untuk membuat garis
• ? Absolut (x,y)
• ? Relative cartesian (_at_x,y)
• ? Realtive polar (_at_panjang garisltbesar sudut)

19

• 2. Erase
• Erase adalah command untuk menghapus objek. Ada
  beberapa metode yaitu
• ? one by one
• ? open window
• ? close window
• ? select all

20

• 3. Circle
• Circle adalah command untuk membuat lingkaran.
  Ada 6 cara untuk membuat lingkaran yaitu
• ? Center, radius
• ? Center, diameter
• ? 2 point
• ? 3 point
• ? TTR atau tangent tangent radius
• ? TTT atau tangent tangent tangent

21

• Object Snap
• Object snap bukan suatu command, tetapi
  merupakan suatu bantuan sehingga mempermudah
  dalam penggambaran.
• Object snap dapat ditampilkan melalui tombol
  shift klik kanan mouse atau memilih dari object
  snap toolbar atau memakai autosnap.
• terdapat beberapa jenis object snap yaitu
• ? Endpoint ujung dari suatu objek
• ? Midpoint tengah dari suatu objek
• ? Center pusat dari suatu lingkaran/busur
• ? Node suatu titik
• ? Quadrant titik-titik yang tepat pada
  seperempat lingkaran
• ? Intersection perpotongan dari 2 objek atau
  lebih
• ? Perpendicular tegak lurus terhadap suatu
  objek
• ? Tangent menyinggung suatu objek
• ? Nearest paling mendekati terhadap suatu objek
• ? From cara untuk memperoleh sebuah koordinat
  dengan bantuan suatu
• titik acuan

22
