YBS Airtec Double

1
YBS Airtec Double

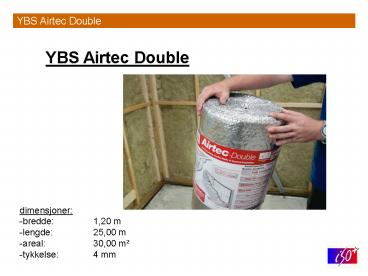

YBS Airtec Double

• dimensjoner
• bredde 1,20 m
• lengde 25,00 m
• areal 30,00 m²
• tykkelse 4 mm

2
YBS Airtec Double

• nødvendig tilbehør
• stiftpistol (ikke stifthammer), stiftstørrelse 8
  14 mm
• ISO kniv og vanlig saks
• YBS ALU tape 5 cm x 20 m

3
YBS Airtec Double

• isolasjonsverdi
• for å oppnå isolasjonsverdien trengs det en
  luftspalte på 2 cm på begge sider
• - YBS Airtec Double er et reflekterende
  dampsperre
• isolasjonsverdien kalkuleres i henhold til
  Norske og Europeiske standarder

4
YBS Airtec Double

• Bruk YBS Airtec Double er en reflekterende,
  enkellags, folie (lt 3 lag) som ble utviklet for
  bruk i vegg. Det finnes mange bruksmuligheter
  for folien. Viktigste bruksegenskap er at folien
  er damptett og er sertifisert som en dampsperre.
  Dermed skal folien brukes med tapete og klemte
  skjøter. For flere standardløsninger henvises
  det til tabellene og tegningene senere i
  presentasjonen og til opplysninger som finnes på
  vår hjemmeside.
• Isolasjonsverdi Å kalkulere isolasjonsverdi er
  ikke enkelt. Resultatene i tabellen senere i
  presentasjonen kan brukes i energikalkulasjonen.
• For øvrige kan man bruke følgende gulden regler
• YBS Airtec Double ved riktig bruk (med
  luftspalte på 2 cm på begge sider)
• i vegg tilsvarer ca 6 cm vanlig isolasjon.
• I tillegg må det huske at isolasjonsverdi ikke
  øker, men blir konstant ved bruk av større
  luftspalte, dette fordi konveksjonen øker
  betydelig med større luftspalte i
  veggkonstruksjonen.
• YBS Airtec Double uten luftspalte har nesten
  ingen isolerende virkning.

5
YBS Airtec Double

• Luftspaltene blir bygget opp med lekt eller ved
  at isolasjonen ikke fyller opp hele arealet
  mellom stenderne. Senteravstand på lektene er
  vanligvis 60 cm slik at YBS Airtec Double passer
  akkurat over 3 stendere (cc 120 cm).

6
YBS Airtec Double

• Luftspalte er nødvendig for å få en isolerende
  virkning. Ved reflekterende isolasjon kan
  luftspalte være
• lukkete hulrom (mellom kledning og folien, mellom
  folien og mineralsk isolasjon)
• ventilerende hulrom (mellom reflekterende
  vindsperre og utvendig kledning)
• mot de fri (hvis reflekterende isolasjon ikke
  skal ha noen kledning oppover)

7
YBS Airtec Double

• Vi viser en av flere muligheter. Rull ut YBS
  Airtec Double over stendere. YBS Airtec Double
  blir montert i samme retning som stenderne.
  Folien blir skjøtet midt på stenderen.

8
YBS Airtec Double

• Stram opp folien og stift folien på stendere.
  YBS Airtec Double er sertifisert som en
  dampsperre og skal fungerer som en dampsperre. I
  Norge er det høye krav til tetthet på
  dampsperrer. Det er derfor viktig at det kommer
  en klemlekt over alle stifter. For øvrig gjelder
  samme regler her som ved montering av vanlig
  dampsperre.

9
YBS Airtec Double

• Skjær folien med saks eller ISO kniv. Skjær YBS
  Foiltec Double minst 10 cm lengre enn hva du
  trenger. Folien skal brettes ved alle
  ytterkanter. Prøv å få til en bra overgang ved
  dampsperren i taket og/eller folie på gulv.

10
YBS Airtec Double

• Klipp folien slik at du kan skjøte akkurat på
  stender eller lekt.

11
YBS Airtec Double
YBS Airtec Double blir montert kant mot kant. I
tillegg blir alle skjøtene god tapet med YBS ALU
tape før den nødvendige klemlekten blir montert
over.
12
YBS Airtec Double

• Det finnes mange teorier og mye forskning på
  hvordan en dampsperre skal bli montert og hvordan
  detaljer skal utført.
• Vi i ISO henviser til kunnskapen montøren
  besitter. Husk at tettheten blir så god som det
  svakeste leddet i kjeden. Se at tapen er perfekt
  montert og at det ikke er hull i folien. Spesial
  kunnskap og nøyaktighet trengs spesielt i
  overganger ved tak og gulv. Utfordringen er
  alltid ved dør, vinduer,

13
YBS Airtec Double

• YBS Airtec Double er et dampsperre som har
  spesielt gode egenskaper på steder hvor man har
  vanligvis har de største utfordringene. Ved bruk
  av vår reflekterende dampsperre fjerner eller
  reduserer man automatisk kulde-broer bryter.
  Gjennomtenk god hver eneste detalj!

14
YBS Airtec Double

• Bruk hjelpemidler, marker stendere eller andre
  detaljer som skal huskes.

15
YBS Airtec Double

• Skade på folien blir rettet opp med YBS ALU tape
  (5 cm x 20 m)

16
YBS Airtec Double
17
YBS Airtec Double
18
YBS Airtec Double
19
YBS Airtec Double
20
ECO WOOL isolasjon
Bruk gjerne vår ECO-WOOL isolasjon mellom stendere
Klør ikke

• Framtidens isolasjon
• Allergivennlig
• Miljøvennlig
• For gulv, vegg og tak
• Gunstige priser
• ? 0,0425
• Se alle fordeler på www.eco-wool.no

21
YBS Airtec Double

• Isolasjonsverdien er kalkulert i henhold til
  Norsk og Europeisk Standard. Tabellen henviser
  til tegninger på foregående sider.
  Isolasjonsverdiene kan settes inn i TEK 2007
  energikalkulator.

22
YBS Airtec Double

• Fordeler
• klør ikke
• ingen allergisk virkning
• bedre for helse og miljø
• rimeligere løsning
• gir tynnere veggkonstruksjon
• rask montering
• reduserer skade pga mus, insekter,
• fungerer like god i fuktig område
• tåler fukt
• reduserer bruk av mineralsk isolasjon betydelig
• unik kombinasjon med YBS Breather Foil FR
  vindsperre
• gir mer luksus
• gir ingen kjemiske avgassing over tid
• tilfredsstiller dokumentasjonskrav for nye Norsk
  energitiltak TEK 2007

23
YBS Airtec Double

• Hvis du har flere spørsmål, vennligst ta kontakt
  med oss
• ISO
• Tromsnesveien 14
• N-2634 Fåvang
• www.isopluss.no
• info_at_isopluss.no
• (0047) 48 86 78 99
