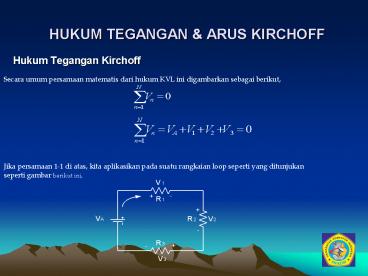

HUKUM TEGANGAN ARUS KIRCHOFF

• Hukum Tegangan Kirchoff

Secara umum persamaan matematis dari hukum KVL
ini digambarkan sebagai berikut,
Jika persamaan 1-1 di atas, kita aplikasikan
pada suatu rangkaian loop seperti yang ditunjukan
seperti gambar berikut ini,
2
Hukum Arus Kirchoff ( KCL)

• Gambar berikut ini menunjukan suatu simpul arus
  yang dapat menunjukan rumus persamaan KCL dari
  suatu rangkaian bercabang.
• Dari gambar diatas, maka nilai arus percabangan
  dapat ditentukan sebesar,

3
Hukum Kirchoff Pada Rangkaian
DiodaRangkaian dasar dioda
4

• Pada dasarnya dioda memiliki beberapa
  karakteristik diantaranya
• Dioda dapat menyearahkan arus dalam rangkaian.
• Terdapat beda tegangan pada ujung ujung kaki
  dioda yang disebut sebagai tegangan dioda (Vd).
• Tegangan dioda dapat ditentukan dengan kaidah KVL
  dengan cara open circuit parameter dioda ini.
• Arus dioda dapat ditentukan pada saat dioda
  memiliki pra tegangan dalam keadaan arus maju
  untuk masing masing bahan dioda (silicon
  germanium).

5
LANGKAH LANGKAH PERCOBAAN

• Percobaan 1 KVL dengan menggunakan dioda Si
  (Vd 0,7 V) Ge (Vd 0,2 V)
• a. Buat rangkaian seperti gambar berikut ini
• b. Kemudian ubah tegangan masukan DC untuk 5
  buah harga gangan.
• c. Isikan hasil percobaan ini ke dalam table.
• d. Hitung secara teoritis nilai arus dioda (Id),
  kemudian bandingkan dengan hasil pengukuran.

6

• Percobaan 2 KCL dengan menggunakan dioda Si
  (Vd 0,7 V) Ge (Vd 0,2 V)
• a. Buatlah rangkaian seperti gambar berikut ini
• b. Kemudian cari tegangan dari masing masing
  simpul (node) dari rangkaian di atas. Isikan
  hasilnya ke dalam table 1.2.
• c. Cari juga arus dari masing masing simpul
  rangkaian.
• d. Kemudian hitung secara teori nilai tegangan
  dan arus tersebut dengan menggunakan KCL.
  Kemudian bandingkan hasil perhitungannya dengan
  hasil pengukuran di atas.
