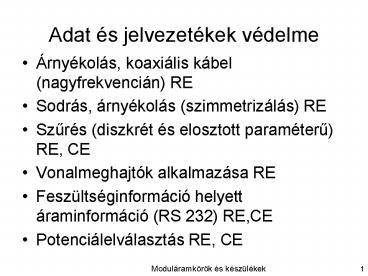

Adat és jelvezetékek védelme

• Árnyékolás, koaxiális kábel (nagyfrekvencián) RE
• Sodrás, árnyékolás (szimmetrizálás) RE
• Szurés (diszkrét és elosztott paraméteru) RE, CE
• Vonalmeghajtók alkalmazása RE
• Feszültséginformáció helyett áraminformáció (RS
  232) RE,CE
• Potenciálelválasztás RE, CE

Moduláramkörök és készülékek
1
2
Vonalmeghajtók alkalmazása
Adó
Vevo
..
Ube TTL
Uki TTL
A magasabb szintu jelátvitel jobb jel/zaj
viszonyt eredményez
Moduláramkörök és készülékek
2
3
Feszültség helyett áramátvitel
I
I
U
Ube
Uki
I
U

• Analóg távadó
• Digitális RS 232, RS 485 rendszer
• Élo nullás pl. 4..20 mA (vezetékszakadás
  felismerés)
• Valódi nullás pl. 0..10 mA

Moduláramkörök és készülékek
3
4
Potenciál elválasztás

• Analóg eset izolációs erosíto

Utáp


Uki
A2
Demodulátor
Ube
Modulátor
A1
100kHz
Moduláramkörök és készülékek
4
5
Potenciál elválasztás

• Digitális eset elektromechanikus relé -gt U - R
• Elonyök
• több érintkezo
• homérsékletfüggetlen, tranziensekkel szemben
  érzéketlen
• nagy nyitó, kis záró ellenállás
• Hátrányok
• korlátozott élettartam (mozgó nyelv miatt)
• mechanikus és villamos zaj (csattogás, prell)
• nem nullátmenetnél kapcsol
• nagy fogyasztás

Moduláramkörök és készülékek
5
6
Optocsatoló U-gt R -gt U
Utáp
Usz 10 kV
1/6 7406
1/6 7404
Uki
Ube
Moduláramkörök és készülékek
6
7
Szilárd test relé (SSR) U-gt R -gt U

• Hátrányok
• korlátozott kontaktusszám
• nagyobb veszteség a kontaktusokon
• kisebb nyitó, nagyobb záró ellenállás
• Elonyök
• TTL kompatibilis
• hosszabb élettartam
• pergésmentes
• gyors
• nullátmenetnél kapcsol

Uki
Ube (TTL)
Rt
SSR

Utáp
Moduláramkörök és készülékek
7
8
Szilárdtest relé
2
4
R6
Ti
R4

R5

Triac

R3
C1
T1
-
C2
D2
R7
R2
3
1
Moduláramkörök és készülékek
8
9
SSR alkalmazás izzólámpa bekapcsolására
Izzólámpa

SSR
kapcsoló jel
Ac tápfesz
Moduláramkörök és készülékek
9
10
SSR alkalmazás hofokszabályozásra
Futotest

SSR
Hofokszab. egység
Ac tápfesz
