Interconectividad de Redes (IFE 0417)

1

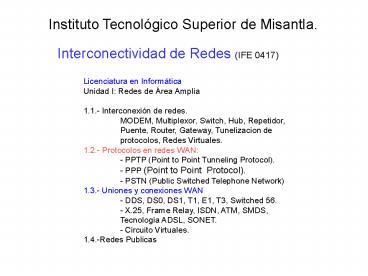

Instituto Tecnológico Superior de Misantla.
Interconectividad de Redes (IFE 0417)
Licenciatura en Informática Unidad I Redes de
Área Amplia 1.1.- Interconexión de
redes. MODEM, Multiplexor, Switch, Hub,
Repetidor, Puente, Router, Gateway, Tunelizacion
de protocolos, Redes Virtuales. 1.2.- Protocolos
en redes WAN - PPTP (Point to Point Tunneling
Protocol). - PPP (Point to Point Protocol). -
PSTN (Public Switched Telephone Network) 1.3.-
Uniones y conexiones WAN - DDS, DS0, DS1, T1,
E1, T3, Switched 56. - X.25, Frame Relay, ISDN,
ATM, SMDS, Tecnología ADSL, SONET. - Circuito
Virtuales. 1.4.-Redes Publicas
2
CASO PRACTICO
3
Por equipo, realice lo que se pide y expóngalo
frente al grupo. El siguiente caso practico
corresponde a la configuración de un router en
una empresa 1. Explique el significado de cada
una de las líneas de configuración. 2. Determine
las redes a las que se conecta dicho router. 3.
Cual es el protocolo WAN que utiliza el router
para conectarse con las demás redes.
4
Current configuration ! Version 12.0 Service
timestamps debug uptime Service timestamps log
uptime No service password-encryption ! Hostname
gateway ! Enable secret 5167R7PNfXx/tb7/Hoxr1h
0DxQ70 Enable password ??????? ! Ip
subnet-zero Ip name-server 148.246.247.126 Ip
name-server 148.246.247.124 ! !
5
Interface Ethernet 0 Ip address 148.233.168.1
255.255.255.240 No ip directed broadcast Media-typ
e 10 BaseT ! Interface serial 0 Badwidth 192 Ip
address 148.233.192.93 255.255.255.252 No ip
directed-broadcast ! Ip classless Ip route
0.0.0.0 0.0.0.0 148.223.192.94 ! Dialer-list 1
protocol ip permit Dialer-list 1 protocol ipx
permit !
6
Line con 0 Password ???? login Transport input
none Line vty 0 4 Password ???? login ! end
