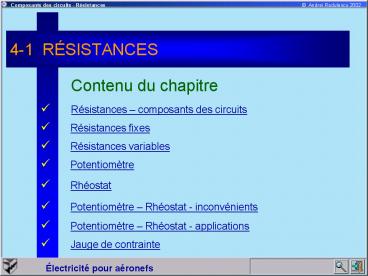

4-1 RÉSISTANCES
Contenu du chapitre

• Résistances composants des circuits

• Résistances fixes

• Résistances variables

• Potentiomètre

• Rhéostat

• Potentiomètre Rhéostat - inconvénients

• Potentiomètre Rhéostat - applications

• Jauge de contrainte

2
Résistances composants des circuits

• Résistances composants électriques réalisés
  spécialement pour avoir une certaine résistance
  électrique
• deux grandes catégories de résistances sont
  utilisées dans les circuits électriques
• résistances fixes
• résistances variables

3
Résistances fixes (1)

• Les résistances fixes ne change pas leur valeur
  ohmique pendant le fonctionnement
• Du point de vue constructif il y a plusieurs
  types de résistances fixes

• Résistances au carbone (voir image)

• Résistances à couches (voir image)

• Résistances pastille (voir image)

• Résistances bobinées (voir image)

• Résistances en réseau (voir image)

4
Résistances fixes (2)

• La valeur ohmique des résistances fixes est
  marquée en clair ou on utilise le code des
  couleurs

5
Résistances fixes (3)

• Anneau Chiffre Couleur

0 Noir 1 Brun 2 Rouge 3 Orange 4 Jaune 5 Vert 6 Bl
eu 7 Violet 8 Gris 9 Blanc 5 Or 10 Argent 20 A
ucune
Anneaux 1, 2, 3 Valeur ohmique
Anneau 4 tolérance
6
Résistances variables (1)

• leur valeur ohmique peut être modifiée par un
  réglage mécanique manuel ou automatique
• selon leur accessibilité elles peuvent être
  classifiées comme suit
• résistances variables (leur valeur ohmique peut
  être modifiée en tout temps pendant le
  fonctionnement)
• résistances ajustables (leur valeur ohmique peut
  être modifiée avant le fonctionnement et reste
  inchangée pendant celui-ci)

• Voir image 1

• Voir image 2

• Voir image

7
Résistances variables (2)

• Selon le type de variation suite au déplacement
  du curseur, les résistances variables peuvent
  être classifiées comme suit

• à variation linéaire (voir dessin)

• à variation non linéaire (voir dessin)

8
Résistances variables (3)

• Les résistances variables sont employées dans
  deux branchements fondamentales
• la division de la tension ? potentiomètre
• la commande du courant ? rhéostat

9
Potentiomètre (1)

• Lélément contrôlé est branché en parallèle avec
  une partie de la résistance variable
• En modifiant la position du curseur on change la
  tension appliquée à lélément contrôlé

10
Potentiomètre (2)

• le potentiomètre comme diviseur de tension

11
Rhéostat (1)

• Lélément contrôlé est branché en série avec la
  résistance variable
• En modifiant la position du curseur on change la
  valeur de lintensité du courant dans lélément
  contrôlé

12
Rhéostat (2)

• le montage en rhéostat à une extrémité libre est
  moins utilisé vu les rayonnements quil peut
  donner lorsquil fonctionne en courant alternatif

13
Potentiomètre Rhéostat inconvénients

• potentiomètre la résistance de léquipement
  contrôlé doit être suffisamment grande par
  rapport à la résistance variable, pour que le
  déplacement du curseur reste proportionnel
• rhéostat le courant dans léquipement contrôlé
  ne sera jamais nul

14
Potentiomètre Rhéostat applications (1)

• Système indicateur du niveau dessence

15
Potentiomètre Rhéostat applications (2)

• Indicateur de position du compensateur de
  profondeur

16
Potentiomètre Rhéostat applications (3)

• Indicateur de position du volet de
  hypersustentation

17
Potentiomètre Rhéostat applications (4)

• Indicateur dangle dincidence

18
Jauge de contrainte (1)

• la jauge de déformation unitaire (strain gage)
  la résistance de léquipement varie avec la
  déformation unitaire à une place précise sur un
  élément

• Jauge unidirectionnelle mesure la déformation
  selon une axe

• Jauge bidirectionnelle mesure la déformation
  selon deux axes perpendiculaires

19
Jauge de contrainte (2)

• Le voltmètre mesure la variation de la différence
  de potentiel dans la diagonale de mesure selon la
  variation de la résistance de la jauge
• À observer la résistance variable branche en
  rhéostat, utilisée pour régler le zéro

20
(No Transcript)
21
(No Transcript)
22
(No Transcript)
23
(No Transcript)
24
(No Transcript)
25
Résistances variables
26
Résistances variables (divers)
27
Résistances ajustables
28
Résistances à variation linéaire
29
Résistances à variation non linéaire
