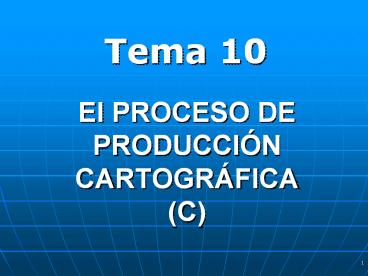

El PROCESO DE PRODUCCIÓN CARTOGRÁFICA (C)

• Tema 10

2
CARTOGRAFÍA BÁSICA DEL ESTADO MTN25

• 1870. Comienzo de producción del MTN50
• 1960-1970. Culminación de los trabajos del MTN50.
• 1975. Actualización MTN50 y Comienzo del MTN25
• 1986. Ley de Ordenación de la Cartografía MTN25.
  Competencias exclusivas del IGN.
• 1988. Sistema de edición y trazado digital para
  filmación.

3
CARTOGRAFÍA BÁSICA DEL ESTADO MTN25

• 1993. Restitución numérica de 2000 Hojas.
  Procesos posteriores a la restitución NO
  automatizados. 1500 Hojas publicadas.
• 1994. Informatización de las fases de formación y
  edición cartográficas. PRODUCCIÓN CUADRUPLUCADA.
• 2000. Se publica 627 Hojas ese año.
• 2001. Finalización de las 4126 hojas de MTN25 y
  la BCN25.
• 2002. Actualización.

4
FORMACIÓN Y EDICIÓN DEL MTN25

1. FASE PREVIA.
2. FORMACIÓN.
3. EDICIÓN.
4. CONTROL DE CALIDAD.
5. FILMACIÓN DE POSITIVOS.
6. CARGA EN LA BCN.
7. ACTUALIZACIÓN.

5
FORMACIÓN Y EDICIÓN MTN25

• Esquema del proceso de producción (I)

RESTITUCIÓN NUMÉRICA
SERVICIOS CENTRALES
Revisión

• FASE PREVIA
• 3D ? 2D Recodificación.
• Generación de recintos de usos del suelo.
• Exteriores.

6

• Esquema del proceso de producción (II)

• FORMACIÓN
• Estudio en Gabinete.
• Revisión de Campo.
• Redacción definitiva.

SERVICIOS REGIONALES
Revisión

• EDICIÓN
• Tratamiento de Altimetría
• Tratamiento de Planimetría
• Rotulación

SERVICIOS CENTRALES
7

• Esquema del proceso de producción (III)

• EDICIÓN
• Tratamiento de Altimetría
• Tratamiento de Planimetría
• Rotulación

SERVICIOS CENTRALES
Revisión

• CONTROL DE CALIDAD
• Revisión de Contenidos y de Representación

8

• Esquema del proceso de producción (IV)

SERVICIOS CENTRALES

• CONTROL DE CALIDAD
• Revisión de Contenidos y de Representación

FILMACIÓN E IMPRESIÓN
CARGA DEL FICHERO EN BCN
9
(No Transcript)
10
FORMACIÓN Y EDICIÓN DEL MTN25

1. FASE PREVIA.
2. FORMACIÓN.
3. EDICIÓN.
4. CONTROL DE CALIDAD.
5. FILMACIÓN DE POSITIVOS.
6. CARGA EN LA BCN.
7. ACTUALIZACIÓN.

11
FORMACIÓN Y EDICIÓN DEL MTN25
Tiene por objeto la obtención de la Preminuta
1.- FASE PREVIA

• Paso del Fichero de Restitución (3D) a fichero
  (2D).
• Creación de recintos de usos de Suelo.
• Simbolización de elementos.
• Colocación de Exteriores (Información Marginal).
• Detección de Anomalías en los ficheros
  procedentes de restitución.
• Detección de códigos incorrectos
• Detección de la falta de continuidad geométrica
• Solape entre elementos disjuntos
• Paso de los Códigos de restitución al Código
  Mixto

12
FORMACIÓN Y EDICIÓN DEL MTN25
1.- FASE PREVIA

• Preparación de la Preminuta.
• Comprobación de la hoja de la restitución.
• Comprobación mediante consulta a fotogramas y al
  MTN50
• Altimetría
• Planimetría

13
FORMACIÓN Y EDICIÓN DEL MTN25
1.- FASE PREVIA

• Comprobaciones en ALTIMETRÍA
• No faltan curvas de nivel ni cotas importantes
  (collados, cumbres, hondonadas....).
• No hay curvas que se crucen.
• Están marcadas las zonas de relieve irregular.
• Coincidencia del trazado de los cursos de agua
  con los vértices de las curvas.
• Comprobaciones en PLANIMETRÍA
• Se encuentran todas las vías de comunicación
  importantes.
• Están todos los núcleos de población, y aparecen
  con su red viaria bien definida.
• Se encuentran las vías pecuarias.
• Aparece toda la hidrografía ríos, arroyos,
  embalses, línea de costa...

14
FORMACIÓN Y EDICIÓN DEL MTN25
1.- FASE PREVIA

• Preparación de la Preminuta.
• Comprobación de la hoja de la restitución.
• Comprobación mediante consulta a fotogramas y al
  MTN50
• Altimetría
• Planimetría
• Comprobación de la toponímia (Nomenclátor y
  antiguos catastros)
• Correcciones topológicas
• Recopilación de la información útil.

15
FORMACIÓN Y EDICIÓN DEL MTN25
1.- FASE PREVIA

• Recopilación de la información ÚTIL
• Documentación Interna del IGN
• Cartografía 125.000 y 150.000 del IGN y del
  SGE.
• Mapa Provincial 1200.000
• Copia de las planimetrías de los Términos
  Municipales.
• Colección de Fotogramas de la hoja.
• Ficheros .DGN con las Líneas de las
  Provinciales.
• Otra
• Mapa de cultivos y aprovechamientos.
• Mapa de Comarcas Geográficas.
• Nomenclátor de Entidades de Población.
• Actas de Deslindes (si es necesario)
• Plano de Líneas Eléctricas.
• Inventario de Presas.
• Guía de Carreteras.
• Mapa del FFCC.

16
FORMACIÓN Y EDICIÓN DEL MTN25
1.- FASE PREVIA

• Recopilación de la información ÚTIL
• Documentación Externa del IGN
• Cualquier otra cartografía perteneciente a
  Organismos Autónomos que aporte alguna
  información.
• Canarias, Cartográfica de Canarias, S.A.
• Valencia, ICV
• Cataluña, ICC

17
FORMACIÓN Y EDICIÓN DEL MTN25
1.- FASE PREVIA

• Preparación de la Preminuta.
• Comprobación de la hoja de la restitución.
• Comprobación mediante consulta a fotogramas y al
  MTN50
• Altimetría
• Planimetría
• Comprobación de la toponímia (Nomenclator y
  antiguos catastros)
• Correcciones topológicas
• Recopilación de la información útil.
• Volcado de datos en fichero.
• Ubicación de Divisiones Administrativas.
• Ubicación de Toponímia.
• Comprobación de Elementos.
• Trazado.

18
FORMACIÓN Y EDICIÓN DEL MTN25
Conjunto de tareas que llevan a la selección y
referenciación geográfica precisa de la
información que conformará el contenido de la hoja
2.- FORMACIÓN

• Bloques temáticos del MTN25
• Altimetría
• Planimetría
• Construcciones
• Comunicaciones
• Hidrografía
• Usos de Suelo
• Toponímia
• Divisiones administrativas.

19
FORMACIÓN Y EDICIÓN DEL MTN25
2.- FORMACIÓN

• ESTUDIO Y PREPARACIÓN DE LA MINUTA
• Se efectúa sobre el trazado de la preminuta.
• Se señalan las dudas e indeterminaciones.
• Se añaden, suprimen o modifican elementos
  geográficos.
• Investigación de la toponímia.

20
FORMACIÓN Y EDICIÓN DEL MTN25
2.- FORMACIÓN

• REVISIÓN DE CAMPO
• Resolver las cuestiones planteadas en gabinete
• Dudas procedentes de restitución
• Ocultamiento de árboles
• Confusión entre objetos semejantes
• Formas anómalas del relieve
• Clasificación de los datos planimétricos que lo
  necesiten.
• Adición de datos no visibles en el fotograma.
• Cotejar y garantizar la veracidad de la minuta.
• A tener en cuenta Año de vuelo, el tiempo
  disponible y las normas prescritas por el IGN
  para le MTN 25
• REDACCIÓN DEFINITIVA DE LA MINUTA.

21
FORMACIÓN Y EDICIÓN DEL MTN25
Manipulación y procesamiento de la información
contenida en la minuta según la norma
cartográfica existente.
3.- EDICIÓN

• OPERACIONES
• Tratamiento de la altimetría
• Tratamiento de las vías de comunicación
• Tratamiento de las construcciones
• Tratamiento de la hidrografía
• Tratamiento definitivo de usos del suelo
• Tratamiento de la información marginal del mapa
• Rotulación de la toponimia
• Tareas realizadas de manera semiautomática, a
  través de menús de trabajo diseñados expresamente
  para ello.
• Tras el trazado, se pasa a la revisión y se
  subsanan los posibles errores de la edición.

22
FORMACIÓN Y EDICIÓN DEL MTN25
Sobre el trazado de la minuta revisada.
4.- CONTROL DE CALIDAD

• Verificar la homogeneidad de la hoja
• Asegurar el estándar
• De contenidos
• De representación cartográfica

23
FORMACIÓN Y EDICIÓN DEL MTN25
5.- FILMACIÓN DE POSITIVOS

• Rasterización de ficheros vectoriales
• Filmación de los fotolitos
• Prueba a color

6.- CARGA EN LA BCN
7.- ACTUALIZACIÓN
24
PRODUCCIÓN 15000 GRAFCAN (I)
25
PRODUCCIÓN GRAFCAN (II)
26
FASES DE PRODUCCIÓN (I)

1. Definiciones técnicas.
2. Restitución
3. Revisión de campo
4. Edición
5. Control de calidad
6. Introducción del SIG

27
FASES DE PRODUCCIÓN (II)

• Definiciones técnicas.
• Elipsoide y Marco Geodésico
• Sistema de proyección
• Precisiones en planimetría y altimetría
• Formato papel (1189x594 mm.)
• Numeración (código ISTAC)

28
FASES DE PRODUCCIÓN (III)
29
FASES DE PRODUCCIÓN (IV)

• Restitución.
• Se define el Catálogo de Elementos a restituir
• Viales
• Todas las vías de comunicación deberán
  considerarse como superficies, salvo en los
  grandes núcleos urbanos. En los núcleos pequeños
  se tratará de que todos los viales sean
  superficies, principalmente los que unen entre sí
  otros viales. En los núcleos grandes se deberán
  generar superficies de los viales principales. Se
  le asignará un centroide.
• Caminos, sendas, ...
• Para el caso de las que se representan por dos
  líneas (superficies) el procedimiento es similar
  a la anterior. La única diferencia estriba en que
  estos elementos no incluyen la asignación de
  atributo alfanumérico.

30
FASES DE PRODUCCIÓN (V)

• Existen 11 temas
• Divisiones administrativas
• Relieve y altimetría
• Redes geodésicas y topográficas
• Hidrografía
• Edificación y construcciones
• Infraestructura urbana y mobiliario
• Vías de Comunicación
• Líneas de Conducción
• Vegetación y usos del suelo
• Topónimos y textos de rotulación
• Centroides y etiquetas

31
FASES DE PRODUCCIÓN (VI)
32
FASES DE PRODUCCIÓN (VII)
33
FASES DE PRODUCCIÓN (VIII)
34
FASES DE PRODUCCIÓN (IX)
35
FASES DE PRODUCCIÓN (X)

• Revisión de campo
• Dos aspectos
• Calidad Métrica
• De elementos singulares
• Mal restituidos
• Cualitativo
• Errores de interpretación en la restitución

36
FASES DE PRODUCCIÓN (XI)

• Control de calidad
• Contenidos, si están todo los elementos que
  deben. Control Visual con los modelos.
• Calidad Gráfica, no existan transiciones bruscas,
  buen trazado. Visual con zoom.
• Actualidad de los datos utilizados. Estudio de la
  documentación entregada.
• Precisión Planimétrica, comprobación de que no se
  superan los errores establecidos. Campo y
  superposición raster-vector.

37
FASES DE PRODUCCIÓN (XII)

• Control de calidad
• Precisión altimétrica, comprobación de que no se
  superan los errores establecidos. Campo y con los
  modelos.
• Codificación, que se sigue el Catálogo de
  Elementos. Programas de Control.
• Continuidad analítica, existencia de continuidad
  entre elementos de distintas hojas. Programas de
  Control.
• Estructuras complejas, coherencia en su
  codificación. Programas de Control.

38
FASES DE PRODUCCIÓN (XIII)

• GENERAL
• 1. CHESIMI.
• Coherencia de codificación con en el Catálogo
• 2. REVBOR
• Continuidad de elementos entre hojas colindantes
• 9. HITO
• Situación de hitos sobre línea
• 12. COMCODIF
• Asignación de textos
• 13. COMTEXTO
• Etiquetas de uso

39
FASES DE PRODUCCIÓN (XIV)

• ALTIMETRÍA
• 3. REVCURCA
• Continuidad de curvas de nivel
• 4. COMCURNI
• Comprobación de finales de curva
• 5. REVPLINS
• Coordenada Z de elementos tridimensionales dentro
  de rango de curvas de nivel
• 6. REVLIN
• Coordenada Z de intersección de elementos
  lineales con curvas de nivel (con tolerancia)
• 14. CNZCONS
• Coordenada Z constante de curvas de nivel
• 16. COMPA
• Texto y símbolo de puntos de altimetría

40
FASES DE PRODUCCIÓN (XV)

• HIDROGRAFIA
• 7. REVBAL
• Coordenada Z constante de superficies de agua
• 8. PENHIDRO
• Dirección de pendiente de cauces (barrancos)
• ESTRUCTURAS COMPLEJAS (COMPLEX)
• 10. CMCOMPLE
• Continuidad analítica de elementos del complex
  shape
• 11. CHKELCMP
• Codificación de elementos del complex shape
• 15. COMCS_TO
• Correlación de asignaciones de textos y elementos
  geográficos

41
PRODUCCIÓN 15000 GRAFCAN (XVI)
Tema 11
