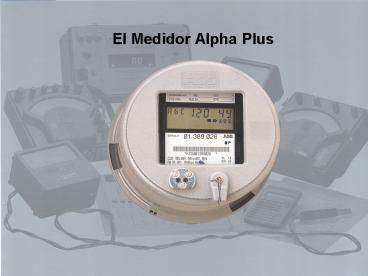

El Medidor Alpha Plus

1
El Medidor Alpha Plus
2
El Medidor AlphaPlus - Funciones

• Medición para Facturación
• Verificación del Servicio
• Instrumentación
• Monitoreo de la Calidad de Energía

3
El Medidor AlphaPlus

• El Diseño Original del Medidor Alpha no ha
  Cambiado.
• Los sensores de voltaje y corriente son los
  mismos
• Los algoritmos de computación son los mismos
• Los componentes físicos son los mismos
• El Microchip del AlphaPlus es diferente al Alpha
  A1. No se puede
• actualizar un Alpha A1 a un AlphaPlus.

4
Medidor AlphaPlus - Verificación del Servicio

• El Medidor identifica el servicio comparando los
  valores medidos contra tablas que tiene el
  medidor en su memoria
• Ejemplo Para un servicio Form 16S (4 hilos
  estrella),
• el medidor busca los siguientes valores
• Voltage 120v and 277v
• Phase Angle 120 240 deg
• Voltage /- 6
• PF /- 0.35
• Los rangos son programables por el usuario.

5
Verificación de Servicio

• Realizando la prueba de Verificación del
  Servicio

6
Verificación de Servicio - Voltajes

• Identifica el Tipo de Servicio y el Voltaje

Rotación ABC, 120v, 4 Hilos Estrella
7
Verificación de Servicio - Voltajes

• Avisa si hay problema en algun voltaje

Servicio Invalido Voltaje de servicio y/o angulo
no reconocido
8
Verificación de Servicio - Corrientes

• Avisa si hay problema

Falta corrientes en fases B y C
9
Instrumentación

• Frecuencia
• kW Trifasico
• kVAR Trifasico
• kVA Trifasico
• F.P. Trifasico
• Voltaje por fase
• Corriente por fase
• Angulo de Voltaje usando Va como referencia
• Angulo de Corriente usando Va como referencia

• Angulo entre Voltaje y Corriente de cada fase
• kW por fase
• kVAR por fase
• kVA por fase
• F.P. por fase
• Total distorsión armónica por fase - Voltaje
• Total distorsión armónica por fase - Corriente

El punto decimal es flotante para los valores de
corriente. La precision es superior a 0.5 para
V, I, kW, kVAR, y kVA.
10
Instrumentación

• Magnitud de Voltaje Fase A

11
Instrumentación

• kW Trifasico

12
Instrumentación

• Corriente en Fase B

13
Instrumentación

• Factor de Potencia Fase C

14
Instrumentación

• Total Distorcion Armonica, Fase A Corriente

15
Acceso a Pantalla Alterna
16
Monitoreo de la Calidad de Energía

• 10 Monitores de la calidad de Servicio
• Limites programable por el Usuario
• Indicación de numero de ocurrencias y tiempo
  cumulativo.
• Se puede usar la memoria masiva para grabar
  fecha/hora del inicio y terminación del evento.

17
Monitoreo de la Calidad de Energía

• Monitor 0 Sag momentáneo de voltaje ( medido
  cada 2 ciclos en cada fase)
• Monitor 1 Prueba de verificación de servicio
  Voltaje
• Monitor 2 Prueba de Voltaje Bajo
• Monitor 3 Prueba de Voltaje Elevado
• Monitor 4 Prueba de Flujo Inverso y F.P.
• Monitor 5 Prueba de Corriente Baja
• Monitor 6 Prueba de F.P. Anormal
• Monitor 7 Prueba de Contenido del Segundo
  Armónica
• Monitor 8 Prueba de Total Distorsión Armónica
  Corriente
• Monitor 9 Prueba de Total Distorsión Armónica
  Voltaje

18
Monitoreo de la Calidad de Energía

• Ejemplo de Registros de Eventos
• Evento Voltaje Inferior al 94 en Cualquier Fase
  con duracion mayor a 10 segundos.
• Evento Corriente de Cero en Cualquier Fase
• con duracion mayor a 60 segundos.

19
Placa de Datos
Estilo
MULT _____
Q3202000 - AB
KYZ ______
Type A1R
Nuevo Logo
Plug N Play Si esto esta en la placa, el
medidor esta listo con todas las funciones de
AlphaPlus.
P
Serial
Comision Federal de Electricidad
KZG012345678Z
Kh 1.8 Kt 1.8 TA 2.5 A
CL20, 120 to 480V, 4WY or 4WD, 60Hz FM9S (8S)
Watthour Meter
9327CAB
20
Medidor AlphaPlus - Otras Opciones

• Memoria Masiva con 32 Kbytes y 4 canales de
  grabación
• Módem interno para comunicación hasta 2400 baud
• Salida RS-232
• Salida RS-485
• Hasta 4 de Relé tipo KYZ
• Solo se puede elegir una de las tres opciones
  de comunicación.

21
Software PQ Inspector

• Diagramas fasoriales para verificación de las
  conexiones del servicio. Permite guardar la
  información para evidencia de la instalación
  correcta del medidor
• Diagrama de Potencia con una presentación de KVA
  calculado en forma vectorial y aritmético.
• Diagrama de Contenido de Armónica en Voltaje y
  Corriente por fase.
• Diagrama de Potencia Armónica
• Registro de Eventos

22
Diagrama Fasorial

Informacion del Servicio (Historial)
23
Diagrama Fasorial

24
Diagrama Fasorial

Servicio Invalido. Ayuda a corregir errores de
instalacion.
25
Verificacion del Servicio - Comparativo
Medidor AlphaPlus
Metodo Convencional (Woodson)

• Verificación de Ángulo de Fase
• Verificación de Voltaje
• Verificación de Corriente
• Verificación de Rotación de Fases
• Verificación de Alambrado

• Voltímetro
• Amperímetro
• Indicador de Rotación de Fases
• Circuito de Conmutación
• Papel Gráfico
• Verificación de Alambrado
• - Visual
• - Por Instrumento

26
Comparación de Costos
Medidor AlphaPlus vs. Metodo Convencional
El Medidor AlphaPlus automaticamente verifica la
instalacion al momento de energizacion. En este
ejemplo el ahorro es mas de 36.00 por medidor
instalado.
27
Comparación de Costos
Que tan frecuentemente ocurren errores en las
instalaciones? Cuanto tiempo pasa ante que se
descubran los errores? Que se pierde de
confianza del cliente? Cuanto fraude ocurre?
Controlando Costos Estratégicos.
28
Diagrama de Relacion de Potencia
Potencia Vectorial y Aritmetica
29
Diagrama de Contenido de Armonicas

30
Diagrama de Potencia Armonica
Indica si la armonica es generada por el
cliente o recibida con el servicio electrico.
