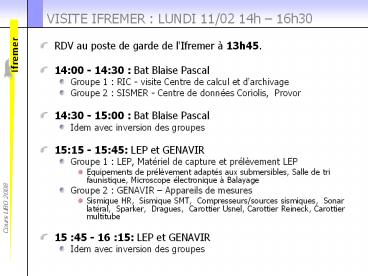

VISITE IFREMER : LUNDI 11/02 14h

1
VISITE IFREMER LUNDI 11/02 14h 16h30

• RDV au poste de garde de l'Ifremer à 13h45.
• 1400 - 1430 Bat Blaise Pascal
• Groupe 1 RIC - visite Centre de calcul et
  d'archivage
• Groupe 2 SISMER - Centre de données Coriolis,
  Provor
• 1430 - 1500 Bat Blaise Pascal
• Idem avec inversion des groupes
• 1515 - 1545 LEP et GENAVIR
• Groupe 1  LEP, Matériel de capture et
  prélèvement LEP
• Equipements de prélèvement adaptés aux
  submersibles, Salle de tri faunistique,
  Microscope électronique à Balayage
• Groupe 2  GENAVIR Appareils de mesures
• Sismique HR,  Sismique SMT,  Compresseurs/sources
  sismiques,  Sonar latéral,  Sparker,  Dragues,
   Carottier Usnel, Carottier Reineck, Carottier
  multitube
• 15 45 - 16 15 LEP et GENAVIR
• Idem avec inversion des groupes

2
UE BASES DE DONNEES OCEANOGRAPHIQUES
Banque de données de géophysique et de géologie
marines
V. Tosello (IDM/SISMER) http//www.ifremer.fr/sis
mer sismer_at_ifremer.fr
3
CYCLE DES DONNEES
4
ACQUISITION DES DONNEES
5
SOURCES DE DONNEES

• Flotte océanographique française gérée par la
  filiale GENAVIR de lIFREMER
• Navires Thalassa, Suroît, Atalante, Pourquoi
  Pas?, Europe, Gwen Drez, Thalia, Thetys, Marion
  Dufresne
• http//www.ifremer.fr/flotte/navires/index.html

Thalia Atalante Suroit
6
SOURCES DE DONNEES

• Flotte océanographique française gérée par la
  filiale GENAVIR de lIFREMER
• Engin sous-marins
• http//www.ifremer.fr/flotte/systemes_sm/index.htm
  l

Nautile Victor AUV AsterX
7
DONNEES DE GEOPHYSIQUE ET DE GEOLOGIE

• Données de géophysique
• Données positionnement navires
• Données bathymétriques de sondeurs multifaisceau
• Données bathymétriques de sondeurs monofaisceau
• Données sismique réflexion
• Données gravimétriques
• Données magnétométriques
• Données imagerie multifaisceau
• Données de sonar latéral
• Données de géologie
• Forages, carottages, sondages, dragages,
  prélèvements sédiments, plongées
• Analyses déchantillons

8
DONNEES DE NAVIGATION
9
DONNEES DE NAVIGATION

• Positionnement permanent du navire
• Temps, latitude, longitude
• Attitude Roulis, Tangage, Pilonnement, Cap

10
NAVIGATION - INSTRUMENTS

• GPS
• Centrale inertielles (gyroscopes/accéléromètres)

11
NAVIGATION - CONTRÔLES ET TRAITEMENTS

• Contrôles
• Equipements
• Données de navigation
• Format des fichiers
• Intégrité des fichiers
• Traitements
• Lissage
• Filtrage
• Résultat fichiers de navigation propres
  exploitables par lutilisateur sans traitement
  supplémentaire
• Faits par GENAVIR

12
BATHYMETRIE ET IMAGERIE
13
DONNEES BATHYMETRIQUES

• Bathymétrie   Mesure de la profondeur des
  océans
• Détermination de la topographie générale du fond
  des océans idéalement, pour chaque parcelle du
  fond , détermination de  la position
  horizontale la profondeur

14
BATHYMETRIE SONDEURS

• Un sondeur bathymétrique est un appareil servant
  à mesurer la profondeur. La profondeur est
  déduite de la mesure du temps de trajet d'un
  signal acoustique réfléchi par le fond.
• Sondeur monofaisceau Sondeur multifaisceau

15
BATHYMETRIE SONDEURS

• Sondeur monofaisceau

Mesure du temps de propagation Aller /
Retour dun signal sonore réfléchi par une zone
sur le fond Hauteur deau H V x T/2 V
vitesse du son dans leau
16
BATHYMETRIE SONDEURS

• Sondeur multifaisceau
• http//www.ifremer.fr/flotte/equipements_sc/animat
  ionsflash/detectionmultifaisceau.swf

17
BATHYMETRIE SONDEURS

• Caractéristiques
• La portée est la distance limite au-delà de
  laquelle le système est incapable de fournir des
  mesures fiables
• La portée diminue quand la fréquence augmente

EM12D 13 kHz EM300 32kHz EM1000 95 kHz
18
BATHYMETRIE SONDEURS

• Caractéristiques
• Précision qualité destimation de la profondeur
  et de la position des sondes

Précision en m
95 kHz
32 kHz
Distance transversale du pied du faisceau / la
verticale du navire
13 kHz
19
DONNEES DIMAGERIE

• Réflectivité quantité de son renvoyé par le
  fond
• Données imagerie multifaisceau
• Données de sonar latéral
• Applications
• Géologie Caractérisation des fonds
• Hydrographie Détection dobstructions (épaves)

20
IMAGERIE SMF

• Imagerie multifaiscaux

21
IMAGERIE SONAR

• Sonar latéral

A poisson remorqué B surface insonifiée
instantanée C surface couverte par les émissions
précédentes
22
IMAGERIE SONAR

• Sonar latéral

A Bruit et réverbération dans leau E vase B
Premier écho du fond F écho de cible C Zone
de sable G ombre portée de la cible D Roche
23
IMAGERIE SONAR

• Sonar latéral

24
SISMIQUE
25
DONNEES SISMIQUES

• Sismique étudier les propagations des ondes
  sismiques à lintérieur de la Terre dans le sol
  et le sous-sol, pour en déduire les structures
  superficielle et profonde.
• Une source émet des ondes qui pénètrent dans le
  sol, sy propagent et se réfléchissent ou se
  réfractent sur les interfaces séparant les
  milieux différents où les vitesses des ondes
  varient (ex couches géologiques). Les signaux
  réfléchis sont recueillis afin de connaître la
  vitesse des ondes dans ces milieux et la
  géométrie des milieux traversés
• Sismique basse résolution, haute résolution, très
  haute résolution

26
SISMIQUE DE REFLEXION
http//www.ifremer.fr/flotte/equipements_sc/animat
ionsflash/detectionsismique.swf
27
EQUIPEMENTS DE SISMIQUE

• Sources sismiques
• Récepteurs (hydrophones)
• Système dacquisition

28
SISMIQUE - IFREMER

• L'Ifremer met régulièrement en oeuvre les
  équipements suivants
• sismique "rapide" associant 2 sources (canons à
  air) et 1 flûte de 300 mètres opérée à 10 nœuds
  et comprenant 6 traces,
• sismique "24 traces" associant jusqu'à 6 sources
  (sparkers) et 1 flûte de 300 mètres stabilisée et
  opérée à 5 nœuds,
• sismique "multi-traces" associant jusqu'à 14
  sources (canons à air) et 1 flûte de 4500 mètres
  stabilisée en profondeur et opérée à 5 nœuds.

29
GRAVIMETRIE
30
DONNEES GRAVIMETRIQUES

• Gravimétrie consiste à mesurer, étudier et
  analyser les variations dans lespace et dans le
  temps du champ de pesanteur de la Terre.
• Champs dapplications
• Etude de la structure interne de la Terre
  (anomalies de pesanteur hétérogénéités de masse
  dans la sous-sol)
• Etudes des marées terrestres
• Géodésie spatiale
• Instruments gravimètre

31
MAGNETOMETRIE
32
DONNEES MAGNETOMETRIQUES

• Magnétométrie étude du champ magnétique
  terrestre
• Applications
• Etude des variations temporelles du champ
  magnétique
• Etudes des mouvements des plaques lithosphériques
• Etudes des anomalies magnétiques

33
GEOLOGIE
34
DONNEES GEOLOGIQUES

• Données concernant des échantillons prélevés dans
  le sous-sol marin
• Forages
• Carottages
• Dragages
• Prélèvements sédiments
• Plongées
• Analyses de ces sédiments

35
GEOLOGIE - ENGINS

• Bennes
• Hammon Van Venn
• Dragues
• Drague à nodules Dragues à roches

36
GEOLOGIE - ENGINS

• Carottiers
• http//www.ifremer.fr/flotte/equipements_sc/animat
  ionsflash/detectioncarottage.swf

37
GEOLOGIE - ENGINS

• Carottiers

Kullenberg USNEL Vibro-carottier
38
GEOLOGIE - ENGINS

• Engins pour mesures géotechniques

Penfeld
Module géotechnique
39
GEOLOGIE - ANALYSES

• Analyses des échantillons
• Chimiques concentrations déléments chimiques
  dans le sédiment ou léchantillon.
• Stratigraphiques étude de la nature, de
  limportance, du contenu dune succession
  sédimentaire en vue détablir lordre normal de
  superposition et de définir ainsi un âge relatif.
• Lithologiques étude de la nature des roches
  constituant une formation géologique
  (description)

40
CONTRÔLES QUALITE ET TRAITEMENTS
41
CONTRÔLES ET TRAITEMENTS AVANT ARCHIVAGE

• SISMER applique une succession de Contrôles
  Qualité à la réception des données
• complétude de la documentation (métadonnées)
• complétude des fichiers
• conformité des formats
• contrôles des référentiels temps/espace  dates,
  position (navigation).
• Ces opérations de bases sont complétées par un
  contrôle de la valeurs des mesures elles-mêmes.
• détection des erreurs et biais instrumentaux
• cohérence des données
• SISMER archive différents niveaux de traitement
  (données brutes et données traitées)

42
CONTRÔLES ET TRAITEMENTS - BATHYMETRIE

• QC (à bord et à terre)
• Contrôles de la célérité
• Contrôles des profondeurs
• Traitement
• Correction de biais
• Filtrage
• Création de produits (MNT)

43
CONTRÔLES ET TRAITEMENTS - GRAVIMETRIE

• Contrôles des valeurs
• Correction des erreurs et des biais instrumentaux
• Réductions des valeurs (rattachements aux
  stations de référence)
• Variation du coefficient de raideur du ressort
• Mise au format international MGD (Marine
  Geophysical Data Exchange Format)
• http//www.ifremer.fr/sismer/program/geophys/gravi
  /index.htm

44
CONTROLES ET TRAITEMENTS - MAGNETOMETRIE

• Contrôles des valeurs
• Correction des erreurs et des biais instrumentaux
• Décalage entre la position du navire et la
  position du magnétomètre
• Mise au format international MGD (Marine
  Geophysical Data Exchange Format)

45
CONTRÔLES ET TRAITEMENTS

• Le logiciel CARAIBES (CARtographie Appliquée à
  l'Imagerie et la BathymétriE des Sonars et
  sondeurs multifaisceaux) est le système Ifremer
  de traitement des données sondeurs multifaisceaux
  et sonars latéraux. Egalement utilisé pour le
  contrôle des données de gravimétrie et de
  magnétisme.
• http//www.ifremer.fr/caraibes/

46
ARCHIVAGE
47
ORGANISATION ET FORMAT DES DONNEES

• Organisation
• Données archivées séries temporelles.
• Un fichier par campagne et par type de données.
• Positions des données gérées séparément
  (navigation)
• Formats
• Formats variés, selon le type de données.
• Essentiellement NetCDF (Binaire autodescriptif)

48
ORGANISATION ET FORMAT DES DONNEES

• Navigation
• Données brutes
• Format texte .NA IFREMER
• Données traitées et validées par GENAVIR
• Format IFREMER NetCDF .NVI
• Sismique de réflexion
• Sismique multitrace   SEG D (binaire)
• Sismique rapide 6 traces SEG Y (binaire)
• SEG Society of Exploration Geophysicists
  (www.seg.org/)

49
ORGANISATION ET FORMAT DES DONNEES

• Bathymétrie multifaisceaux
• Données brutes format binaire .SO
• Données corrigées format IFREMER NetCDF .MBB
• Données traitées format IFREMER NetCDF ".MNT"
• Imagerie
• Données brutes  format binaire IFREMER .IM

50
ORGANISATION ET FORMAT DES DONNEES

• Bathymétrie verticale, gravimétrie, magnétométrie
• Données brutes non géoréférencées formats texte
  IFREMER
• Magnétomètres .MA
• Gravimètres .GR
• Sondeurs  .SV
• Données géoréférencées et validées  format
  NetCDF (ou format texte sur demande)
• Format international MGD77 (texte)
• Gravimétrie, Magnétisme, Bathymétrie dans un même
  fichier

51
BANQUE DE GEOLOGIE ET GEOPHYSIQUE DU
SISMERhttp//www.ifremer.fr/sismer/program/geoph
ys/geow3_FR.htm
52
CAMPAGNES ARCHIVEES
53
BANQUE DE GEOPHYSIQUE
Surface couverte par la bathymétriedes sondeurs
multifaisceaux en archive au SISMER 14 800 000
km2
54
BANQUE DE GEOPHYSIQUE
55
BANQUE DE GEOLOGIE
56
BANQUE DE GEOLOGIE
57
DIFFUSION DES DONNEES ET PRODUITS
58
DIFFUSION DES DONNEES ET PRODUITS

• Données
• Géophysique
• Sur demande à sismer_at_ifremer.fr
• Sur Nautilus http//www.ifremer.fr/sismer
• Géologie
• Sur demande à sismer_at_ifremer.fr
• Bientôt sur Nautilus http//www.ifremer.fr/sisme
  r
• Produits
• Dorsales
• Cartographie DRO/GM (IFREMER)
• ETOPO, GEBCO

59
BANQUE DORSALES
http//www.ifremer.fr/sismer/program/dorsale/
60
BANQUE DORSALES
61
CARTOGRAPHIE Géosciences Marines (IFREMER)

• http//www.ifremer.fr/drogm/Realisation/carto/inde
  x.html

62
CARTOGRAPHIE Géosciences Marines (IFREMER)
http//www.ifremer.fr/drogm/Realisation/carto/Medi
terranee/index.html
MediMap Group, Loubrieu B., Mascle J. et al,
2005 Morpho-bathymetry of the Mediterranean
Sea CIESM/Ifremer special publication, Atlases
and Maps.
63
MODELES GLOBAUX

• ETOPO2 5 minutes et 2 minutes
• http//www.ngdc.noaa.gov/mgg/global/etopo5.HTML
• http//www.ngdc.noaa.gov/mgg/fliers/01mgg04.html
• GEBCO 1 minute
• http//www.ngdc.noaa.gov/mgg/gebco/
• 1 minute darc de méridien 1mille 1852m

64
http//www.ifremer.fr/sismer
