Title: Tujuan:


1

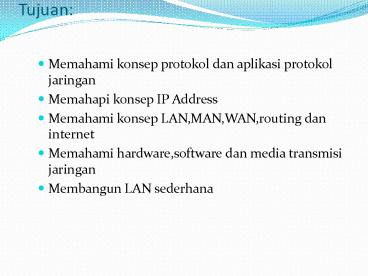

Tujuan
  • Memahami konsep protokol dan aplikasi protokol
    jaringan
  • Memahapi konsep IP Address
  • Memahami konsep LAN,MAN,WAN,routing dan internet
  • Memahami hardware,software dan media transmisi
    jaringan
  • Membangun LAN sederhana

2
Daftar Acuan
  • Computer Networks A systems approach,edisi ke
    3, Peterson,LL and Davie,B.S
  • Morgan Kaufnmenn Publishers IncTanenbaum,A.S
    Conputer Network edisi 4
  • Dan buku-buku lain yang mendukung perkuliahan

3
I. JARINGAN KOMPUTER
  • JARINGAN KOMPUTER suatu sistem transmisi data
    yang mendukung interkomunikasi antara orang atau
    aplikasi,melalui terminal atau komputer pribadi
    dan periperal
  • Komponen Network / Jaringan
  • Node
  • Titik yang dapat menerima input data ke dalam
    network atau menghasilkan output informasi atau
    kedua-duanya. Node dapat berupa printer atau alat
    cetak lainnya,PC,mainframe dll.
  • Link
  • adalah channel atau jalur transmisi untuk arus
    informasi atau data antar node. Link dapat berupa
    kabel,microwave system,satellite system,dll

4
  • Berdasarkan jangkauannya jaringan komputer
    dibedakan menjadi
  • LAN (Local Area Network)
  • Jaringan yang jangkauannya lokal atau batasan
    daerah geografis yang tidak terlalu luas.
    misalnya jaringan yang digunakan oleh suatu
    perusahaan yang menghubungkan antar
    departemen-departemen dalam 1 gedung.
  • MAN (Metropolitan Area Network)
  • Jaringan yang jangkauannya lebih luas dari pada
    LAN. Biasanya jaringan dalam satu kota.
  • 3. WAN (Wide Area Network)
  • jaringan yang jangkauannya sangat luas, yang
    cakupannya seluruh dunia. Contoh internet.

5
Tipe / sistem Jaringan
  • Tipe Jaringan / sistem jaringan ada 2 yaitu
  • 1. Client Server
  • 2. Peer to peer

6
Client Server
  • Satu Komputer sebagai server, yang lainnya
    sebagai workstation/client
  • Server, komputer yang menyediakan fasilitas bagi
    komputer-komputer lain didalam jaringan
  • Client adalah komputer-komputer yang menerima
    atau menggunakan fasilitas yang disediakan oleh
    server.

7
Peer to peer
  • Server tidak berperan sebagai server murni
    melainkan sekaligus dapat berperan sebagai
    workstation.
  • Setiap komputer yang terhubung ke jaringan dapat
    bertindak baik sebagai workstation maupun server.

8
Komponen Jaringan
  • LAN tersusun dari beberapa elemen dasar
  • yang meliputi komponen hardware dan
  • software, yaitu
  • 1. Komponen Fisik
  • Personal Computer (PC), Network Interface Card
    (NIC), Kabel, Topologi jaringan.
  • 2. Komponen Software
  • Sistem Operasi Jaringan, Network Adapter Driver,
    Protokol Jaringan.

9
Topologi LAN
  • Topologi Jaringan adalah gambaran secara fisik
    dari pola hubungan antara komponen-komponen
    jaringan, yang meliputi server, workstation, hub
    dan pengkabelannnya.

10
Topologi Bus
  • Digunakan sebuah kabel tunggal atau kabel pusat
    di mana seluruh workstation dan server
    dihubungkan.
  • Keunggulan
  • Pengembangan jaringan atau penambahan
    workstation baru dapat dilakukan dengan mudah
    tanpa mengganggu workstation lain.
  • Kelemahan
  • Bila terdapat gangguan di sepanjang kabel pusat
    maka keseluruhan jaringan akan mengalami
    gangguan.
  • Memungkinkan terjadinya collusion/tabrakan

11
(No Transcript)
12
Topologi Star
  • Masing-masing workstation dihubungkan secara
    langsung ke server atau hub.
  • Keunggulan
  • Adanya kabel tersendiri untuk setiap workstation
    ke server, maka bandwidth atau lebar jalur
    komunikasi dalam kabel akan semakin lebar
    sehingga akan meningkatkan unjuk kerja jaringan
    secara keseluruhan.
  • Gangguan hanya akan terjadi dalam komunikasi
    antara workstation yang bersangkutan dengan
    server
  • Kelemahan
  • kebutuhan kabel yang lebih besar dibandingkan
    dengan topologi lainnya.

13
(No Transcript)
14
Topologi Ring
  • Semua workstation dan server dihubungkan sehingga
    terbentuk suatu pola lingkaran atau cincin.
  • Keunggulan
  • Tidak terjadinya collision atau tabrakan
    pengiriman data seperti pada topologi Bus, karena
    hanya satu node dapat mengirimkan data pada suatu
    saat.
  • Kelemahan
  • setiap node dalam jaringan akan selalu ikut
    serta mengelola informasi yang dilewatkan dalam
    jaringan, sehingga bila terdapat gangguan di
    suatu node maka seluruh jaringan akan terganggu.

15
(No Transcript)
16
Topology Tree
  • Sebuah jaringan bisa jadi merupakan kombinasi
    dari dua atau tiga topologi di atas. Misalnya
    saja ada yang menyebut tree topology, dimana
    sebenarnya topologi ini merupakan gabungan atau
    kombinasi dari ketiga topologi yang ada.

17
Protokol Jaringan
  • Ethernet
  • Menggunakan metode akses yang disebut CSMA/CD
    (Carrier Sense Multiple Access/Collision
    Detection) yang memperhatikan keadaan traffic
    jaringan, jika bersih data dikirim. Kadang
    terjadi collusion dan komputer akan mundur untuk
    menunggu kesempatan secara acak mentransmisikan
    data kembali
  • Protokol Ethernet dapat digunakan untuk pada
    model jaringan Garis lurus , Bintang, atau Pohon
    Data dapat ditransmisikan melewati kabel twisted
    pair, koaksial, ataupun kabel fiber optic
  • Kecepatan Transmisi 10 Mbps.

18
Protokol Jaringan
  • LocalTalk adalah sebuh protokol network yang di
    kembangkan oleh Apple Computer, Inc. untuk
    mesin-mesin komputer Macintosh
  • Metode yang digunakan oleh LocalTalk adalah
    CSMA/CA (Carrier Sense Multiple Access with
    Collision Avoidance). Hampir sama dengan
    CSMA/CD..
  • Protokol LocalTalk dapat digunakan untuk model
    jaringan Garis Lurus , Bintang , ataupun model
    Pohon dengan menggunakan kabel twisted pair .
  • Kecepatan transmisinya hanya 230 Kbps.

19
Protokol Jaringan
  • Token Ring
  • Metode Aksesnya melalui lewatnya sebuah token
    dalam sebuah lingkaran seperti Cincin
  • Protokol Token Ring membutuhkan model jaringan
    Bintang dengan menggunakan kabel twisted pair
    atau kabel fiber optic
  • kecepatan transmisi 4 Mbps atau 16 Mbps.

20
Protokol Jaringan
  • FDDI
  • Fiber Distributed Data Interface (FDDI) adalah
    sebuah Protokol jaringan yang menghubungkan
    antara dua atau lebih jaringan bahkan pada jarak
    yang jauh
  • Metode aksesnyayang digunakan oleh FDDI adalah
    model token
  • FDDI menggunakan dua buah topologi ring secara
    fisik. Proses transmisi baiasanya menggunakan
    satu buah ring, namun jika ada masalah ditemukan
    akan secara
  • otomatis menggunakan ring yang kedua.

21
Protokol Jaringan
  • ATM (Asynchronous Transfer Mode)
  • Protokol jaringan yang mentransmisikan pada
    kecepatan 155 Mbps atau lebih. ATM mendukung
    variasi media seperti video, CD-audio, dan
    gambar.
  • ATM bekerja pada model topologi Bintang,
  • dengan menggunakan Kabel fiber optic ataupun
    kabel twisted pair
  • Banyak dipakai Internet Service Providers (ISP)
    untuk meningkatkan kecepatan akses Internet untuk
    klien mereka.

22
(No Transcript)
23
Perencanaan jaringan
  • Analisa Kebutuhan
  • Apakah efisiensi meningkat?
  • Apakah dapat memecahkan masalah yang dihadapi
    sekarang?
  • Analisa Lokasi
  • Mencocokan peralatan
  • Rencana Konfigurasi
  • Penjadwalan
