LOCAL AREA NETWORK

1

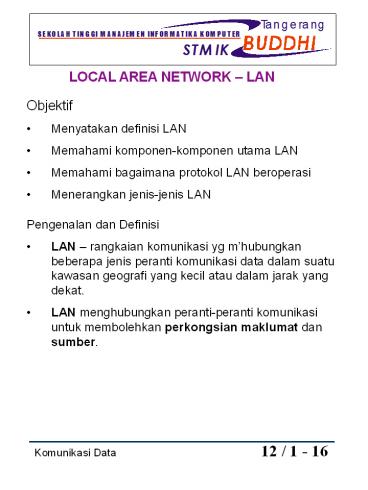

LOCAL AREA NETWORK LAN

• Objektif
• Menyatakan definisi LAN
• Memahami komponen-komponen utama LAN
• Memahami bagaimana protokol LAN beroperasi
• Menerangkan jenis-jenis LAN

• Pengenalan dan Definisi
• LAN rangkaian komunikasi yg mhubungkan
  beberapa jenis peranti komunikasi data dalam
  suatu kawasan geografi yang kecil atau dalam
  jarak yang dekat.
• LAN menghubungkan peranti-peranti komunikasi
  untuk membolehkan perkongsian maklumat dan
  sumber.

2

• Ciri-ciri LAN
• Menghubungkan dua atau lebih peranti komunikasi
• Terhad kpd satu kawasan geografi yang kecil (cth
  dlm satu bangunan, antara bangunan yang
  berdekatan)
• Komponen LAN biasanya dimiliki, digunakan dan
  ditadbir oleh sesebuah organisasi
• Kadar kelajuan sederhana hingga sangat tinggi
  (antara 10 100 Mbps)
• Kadar ralat rendah

• Komponen-komponen LAN
• Peralatan pengkomputeran.
• Pelayan (server).
• Kad antaramuka rangkaian (network interface card
  NIC).
• Kabel rangkaian dan hub.
• Sistem pengoperasian rangkaian

3

• GENERASI LAN
• a. First
• CSMA/CD and token ring
• Terminal to host and client server
• b. Second
• FDDI
• Backbone
• High performance workstations
• c. Third
• ATM
• Support real time dan aplikasi multimedia
• Support Live video (2Mbps)
• Memberi fasilitas LAN/WAN internet working

4
TOPOLOGI

• Topologi Jaringan adalah susunan lintasan aliran
  data didalam jaringan yang secara fisik
  menghubungkan simpul yang satu dengan simpul
  lainnya.
• Topologi suatu jaringan didasarkan pada cara
  penghubung sejumlah node atau sentral dalam
  membentuk suatu sistem jaringan.

5

• A. Topologi Jaringan Bintang (Star)- Dalam
  topologi jaringan bintang, salah satu sentral
  dibuat sebagai sentral pusat (concentrator).
• Jika dibandingkan dengan sistem mesh, sistem ini
  mempunyai tingkat kerumitan jaringan yang lebih
  sederhana sehingga sistem menjadi lebih ekonomis.
• Beban yang dipikul sentral pusat cukup berat.
• Kemungkinan tingkat kerusakan atau gangguan dari
  sentral ini lebih besar.

6
TOPOLOGI BUS
7

• B. Topologi Jaringan Mesh
• Topologi jaringan ini menerapkan hubungan antar
  sentral secara penuh.
• Jumlah saluran harus disediakan untuk membentuk
  jaringan Mesh adalah jumlah sentral dikurangi 1
  (n-1, n jumlah sentral).
• Tingkat kerumitan jaringan sebanding dengan
  meningkatnya jumlah sentral yang terpasang.
  Kurang ekonomis juga relatif mahal dalam
  pengoperasiannya.

8

• C. Topologi Jaringan Bus- Pada jaringan bus
  yaitu kabel linier, pada suatu saat sebuah mesin
  bertindak sebagai master dan diijinkan untuk
  mengirim paket.
• Mesin-mesin lainnya perlu menahan diri untuk
  tidak mengirimkan apapun.
• Untuk mencegah terjadinya konflik, ketika dua
  mesin atau lebih ingin mengirimkan paket secara
  bersamaan,
• Mekanisme pengatur dapat berbentuk
  tersentralisasi atau terdistribusi.
• Institute of Electrical and Electronic Engineers
  (IEEE) mengeluarkan aturan yang diberi nama IEEE
  802.3 yang populer disebut Ethernet merupakan
  jaringan broadcast bus dengan pengendali
  terdesentralisasi yang beroperasi pada kecepatan
  10 sampai dengan 100 Mbps.
• Dalam Request for Comments (RfCs) 1180
  dijelaskan bahwa komputer-komputer pada Ethernet
  dapat mengirim data kapan saja diinginkan, bila
  dua buah paket atau lebih bertabrakan, maka
  masing-masing komputer cukup menunggu dengan
  waktu tunggu yang acak sebelum mengulangi lagi
  pengiriman.

9

• D. Topologi Jaringan Pohon (Tree)
• Topologi jaringan ini disebut juga sebagai
  topologi jaringan bertingkat.
• Topologi ini biasanya digunakan untuk
  interkoneksi antar sentral dengan hirarki yang
  berbeda.
• Untuk hirarki yang lebih rendah digambarkan pada
  lokasi yang rendah dan semakin keatas mempunyai
  hirarki semakin tinggi.
• Topologi jaringan jenis ini cocok digunakan pada
  sistem jaringan komputer.

10
(No Transcript)
11

• e. Topologi Jaringan Cincin (Ring)
• Ring adalah salah satu sistem broadcast
• Topologi ini setiap bit dikirim ke daerah
  sekitarnya tanpa menunggu paket lengkap diterima.
• Biasanya setiap bit mengelilingi ring dalam waktu
  yang dibutuhkan untuk mengirimkan beberapa bit.
• Seperti sistem broadcast yang lainnya, beberapa
  aturan harus dipenuhi untuk mengendalikan akses
  simultan ke ring.
• IEEE 802.5 (token ring) merupakan LAN ring yang
  populer yang beroperasi pada kecepatan 4 sampai
  dengan 15 Mbps.
• Setiap sentral harus dihubungkan seri satu dengan
  yang lain dan hubungan ini akan membentuk loop
  tertutup.
• Dalam sistem ini setiap sentral harus dirancang
  agar dapat berinteraksi dengan sentral yang
  berdekatan maupun berjauhan.
• Kemampuan melakukan switching ke berbagai arah
  sentral.
• Keuntungan tingkat kerumitan jaringan rendah
  (sederhana), juga bila ada gangguan atau
  kerusakan pada suatu sentral maka aliran trafik
  dapat dilewatkan pada arah lain dalam sistem itu.

12
Protokol-protokol pada LAN

• Jenis-jenis protokol yang terdapat pada Lan,
  antara lain
• Ethernet atau CSMA/CD (Carrier Sense Multiple
  Acces / Collision Detection) IEEE 802.3
• Token BUS IEEE 802.4
• Token Ring IEEE 802.5

1. Ethernet atau CSMA/CD

• Paling awal digunakan secara komersial dan paling
  populer
• Dikembangkan oleh IEEE dgn produknya IEEE 802.3
• menggunakan topologi bus, tapi jika disambungkan
  dengan peranti lain seperti hub untuk menambah
  jarak/menguatkan isyarat, maka topologi akan
  terlihat seperti menggunakan topologi bintang.
• Menggunakan media protokol CSMA/CD

13

• CSMA/CD (Carrier Sense multiple Access /
  Collision Detection), adalah mode protokol yang
  digunakan pada jaringan Ethernet yang mempunyai
  ciri-ciri sebgai berikut
• Setiap peranti mempunyai peluang yg sama untuk
  memesan keterhubungan dengan jaringan dan peranti
  bukan saja memesan hubungan dengan jaringan pada
  sebelum penghantaran data malah sewaktu
  penghantaran data sudah di transmisikan.
• Sebelum mengirimkan data, komputer mendapat
  jawaban dulu untuk pastikan bahwa jalur yang
  diinginkan tidak digunakan.
• Jika dua komputer menghantarkan data dalam satu
  waktu, akan terjadi collision.
• Apabila kedua-dua komputer mengetahui adanya
  collisio, maka penghantaran data diberhentikan
  saat itu juga.
• Setiap komputer akan menunggu pada waktu yang
  akan ditentukan sampai saluran tidak terjadi
  Collision .

14
2. Token Ring

• Menggunakan IEEE 802.5
• menggunakan topologi cincin
• Setiap peranti perlu menunggu giliran untuk
  menghantarkan data dan data dihantarkan dari
  satu peranti ke satu peranti lain sehingga sampai
  ke tujuan.
• Token ring adalah contoh deterministic protocol.
• Menggunakan konsep transmisi Token Passing

15
Token Passing

• Boleh mengatasi masalah Collision dalam CSMA/CD
• Setiap peranti perlu menunggu giliran utk
  meghantarkan data
• Token berguna untuk menghantarkan informasi/data.
• Dua jenis token busy token (membawa data),
• free token (tidak membawa data)
• Token bergerak dalam satu arah mengelilingi
  cincin dan hanya satu token bergerak dlm satu
  pirode waktu.

16
3. Token Bus

• menggunakan IEEE 802.4
• Merupakan gabungan dari Ethernet dan Token Ring.
