-Verwendete Materialien(Johannes)

1

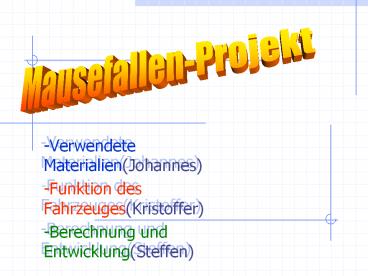

Mausefallen-Projekt

• -Verwendete Materialien(Johannes)
• -Funktion des Fahrzeuges(Kristoffer)
• -Berechnung und Entwicklung(Steffen)

2
Verwendete Materialien(Johannes)

• Ziel ist es eine möglichst leichte und
  effektive Konstruktion zu bauen.
• StyrodorGrundgerüst(ca.47cm)
• Zwei Kleine Vorderräder
• Ein Großes Hinterrad (Durchmesser17cm)
• Mausefalle von
• Ein 40 cm langer dehnbarer Stab
• Eine Achse
• Zwei Kugellager
• 80 cm langes Garn
• Eine Welle (Durchmesser 1.5 cm)

Luna
3
Funktion des Fahrzeuges(Kristoffer)

• Das Fahrzeug wird durch die Kraft der
  Mausefalle beim umschlagen des Hebels
  angetrieben.Die Kraft wird durch den langen Stab
  besser genutzt,da man durch ihn mehr Garn um die
  Welle wickeln kann und somit eine höhere
  Umdrehungszahl erreicht.

4
Berechung Und Entwicklung(Steffen)

• Übersetzung
• -1.5cm3.144.71 cm Umfang der Welle
• -17.5cm3.1454.95 cm Umfang des Hinterrades
• -Übersetzung 111.9
• -Garnlänge2Stablänge(80cm)
• -Garnlänge(80cm)/Umfang der
  Welle(4.71)Umdrehungen der Welle(Umdrehungen
  des Hinterrades)(16.98)
• -16.9854.95cm933.95cm9.33m
• Kraft der Mausefalle
• -entspricht 6N
• -Hebellänge der Mausefalle4cm
• -Hebellänge des Stabes40cm
• -Kraft am Hebelende(Welle)0.6N
• -0.6Ndie Antriebskraft
