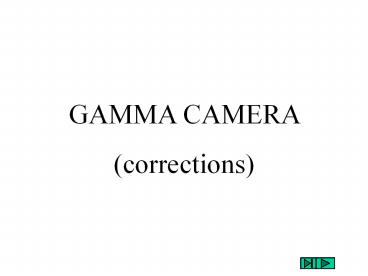

GAMMA CAMERA (corrections)
2
image sans corrections
3
La réponse dune gamma caméra, à une
irradiation, peut être décomposée en trois
parties
- réponse énergétique
- réponse en positionnement géométrique
- réponse en distribution spatiale de comptage
4
A ceci correspond à des matrices de réponse
- la matrice dénergie
- la matrice de linéarité
- la matrice duniformité
Ces matrices de réponse sont mesurées lors
de linstallation et des réglages .
5
Les matrices de réponse
Les matrices de réponse prennent en compte les
caractéristiques matérielles de la gamma caméra (
non uniformité du cristal, électronique instable,
défauts de construction, défauts géométriques,
etc).
Elles vont être utilisées pour corriger les
images scintigraphiques après acquisition.
6
LES CORRECTIONS
Correction en énergie
Correction en linéarité
Correction en uniformité
Exemples de effets des corrections
7
Correction en énergie
8
Lénergie
Lorsque le cristal est soumis à un flux de
rayonnement g le signal dénergie E produit par
le détecteur présente des variations damplitude
.
On mesure lamplitude du signal E pour tous les
photomultiplicateurs.
9
énergie
Source ponctuelle de 10MBq L gt 5diamètre champ
de détection cristal
10
énergie
La matrice de correction est constituée des
valeurs des translations nécessaires pour avoir
la même amplitude de signal (énergie moyenne)
partout.
11
Correction en linéarité
12
La linéarité spatiale
Si les déflections en X et en Y produites en
sortie du détecteur ne varient pas linéairement
avec la position de l'évènement produit dans le
cristal, une distorsion géométrique apparaît.
Cette distorsion est facilement mise en évidence
en réalisant une image de sources linéaires
rectilignes.
13
linéarité
Masque de linéarité
source
L
trous de f 3mm distants de 30mm
Source ponctuelle de 200MBq L gt 5diamètre
champ de détection Masque de linéarité en Pb
(épaisseur 30mm) cristal
14
linéarité
image de coordonnées x, y
15
linéarité
image corrigée pour la linéarité
16
linéarité
sans correction
avec correction
17
Correction en uniformité
18
L'uniformité
Lorsque le cristal est soumis à un flux uniforme
de rayonnement g l'image produite par un
détecteur aussi parfait que possible présente des
variations d'intensité répondant à des variations
de taux de comptage .
Des imperfections plus importantes peuvent être
dues à un défaut de linéarité spatiale et/où à
une inégalité de réponse de l'analyse en
amplitude en sortie des photomultiplicateurs.
19
uniformité
image duniformité
Source ponctuelle de 10MBq L gt 5diamètre champ
de détection cristal
20
uniformité
sans correction
avec correction
21
Application de la correction en énergie,
correction en linéarité et correction duniformité
22
exemple 1
sans corrections
avec corrections
irradiation uniforme
23
exemple 2
sans corrections
avec corrections
fantôme de résolution spatiale
24
exemple 3
sans corrections
avec corrections
patient
25
FIN
