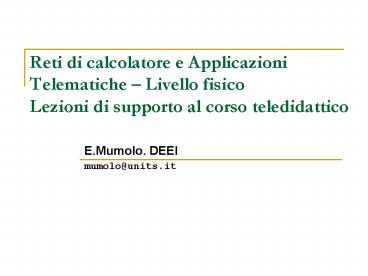

Reti di calcolatore e Applicazioni Telematiche

1
Reti di calcolatore e Applicazioni Telematiche
Livello fisicoLezioni di supporto al corso
teledidattico

• E.Mumolo. DEEI
• mumolo_at_units.it

2
Segnali a banda limitata
3
Segnali a banda limitata
4
Segnali a banda limitata

• Relazione tra bit rate e armoniche
• Supponiamo di trasmettere sequenze dello stesso
  carattere Ascii
• se il data rate è di b bit/s, 1 carattere
  richiede 8/b secondi
• Il segnale trasmesso ha la prima armonica b/8
  Hz
• In un canale telefonico (3000Hz di banda) passano

• 3000/b/824000/b armoniche
• Se voglio 10 armoniche, allora 1024000/b ?
  b2400 bit/s
• Se aumento la velocità di trasmissione, p.e. 6000
  b/s, allora passano solo 24000/60004 armoniche
  (insufficienti per ricostruire il segnale)

5
Capacità di canale

• Se voglio molte armoniche, il data rate si
  abbassa
• Posso aumentare la banda passante
• Ma e il rumore?
• Man mano che il rumore aumenta, posso distinguere
  sempre meno armoniche
• Capacità del canale massima velocità di
  trasmissione data la banda passante e il rapporto
  SNR
• Teorema di Shannon CBlog(1SNR) b/s
• Esempio canale telefonico
• SNR30dB (cioè 1000)? C3000log(1001)30000
  b/s

6
Mezzi trasmissivi

• Supporti magnetici
• Doppino ritorto
• Cavo coassiale
• Fibre ottiche

7
Doppino ritorto

• (a) Categoria 3 UTP.
• (b) Categoria 5 UTP.

8
Cavo coassiale
Schermo
Copertura protettiva
Anima di rame
Materiale isolante
9
Fibre ottiche
Confine
Materiale plastico
Raggio luminoso

1. Angolo di luce riflessa dipende dallangolo
   incidente
2. Caso di riflessioni multiple

10
Attenuazione della luce attraverso la fibra
11
Fibre ottiche
fibra
rivestimento
cladding
12
Rete a fibre ottiche

• Anello con ripetitori attivi.

13
Reti a fibre ottiche

• Topologia a Stella passiva

14
Spettro elettromagnetico
15
Trasmissione radio
16
Trasmissione con raggi luminosi
17
Comunicazione satellitare
18
Comunicazione satellitare

• VSATs using a hub.

19
Satelliti geostazionariRete Iridium
20
Globalstar
21
Strutture del sistema telefonico
22
Uso di trasmissione analogica e digitale per il
collegamento tra due calcolatori
23
Modem

• (c) Modulazione di frequenza
• (d) Modulazione di fase

• (a) segnale binario
• (b) modulazione dampiezza

24
Trasmissione ADSL

• Uso della linea telefonica a divisione di
  frequenza

25
Telefonia cellulare
