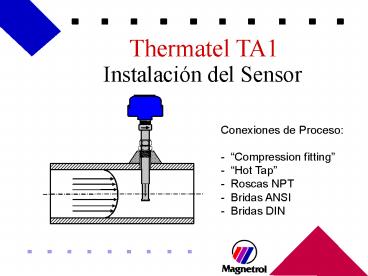

Instalación del Sensor
Thermatel TA1
Conexiones de Proceso - Compression
fitting - Hot Tap - Roscas NPT - Bridas
ANSI - Bridas DIN
2
Fitting de Compresión

• Es la forma mas simple de instalar la sonda.
• Permite utilizar sondas de una longitud
  determinada en varios diámetros de tubería.
• Permite al usuario ajustar la posición de la
  sonda en campo.
• 1 NPT es el tamaño preferido, pero se puede
  utilizar el de 3/4
• Fabricantes conocidos... Swagelok o Parker
  Hannifin

3
Montaje con Brida
Cuello de la brida
La longitud de la sonda se especifica en
centímetros o incrementos de 1/10 de Pulg.en el
No. de modelo ie. Sonda de 8.5 código 085
D/2
D
4
No. de Reynolds vs Régimen de Flujo

• Flujo Turbulento
• Re gt 4,000 (V gt 200 ft/min)
• Flujo Laminar
• Re lt2,000
• Flujo de Transición
• Re 2,000 a 4,000
• dependiendo de temperatura diámetro de tubería

5
Dónde Instalar el Sensor?
6
Instalación del Sensor
