Tema: Materiales El

1

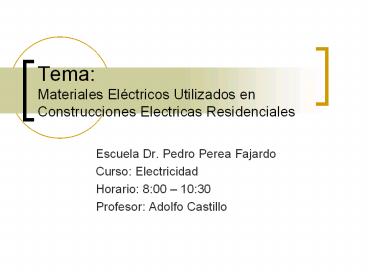

Tema Materiales Eléctricos Utilizados en
Construcciones Electricas Residenciales

• Escuela Dr. Pedro Perea Fajardo
• Curso Electricidad
• Horario 800 1030
• Profesor Adolfo Castillo

2
Objetivos

• Al finalizar el tema, el(la) estudiante
  identificará aquellos materiales utilizados para
  instalaciones eléctricas de indole residencial.

3
Materiales eléctricos a discutir

• Tuberías ( 45 minutos )
• Cajas y conectores
• ( 45 minutos )
• Interruptores y receptáculos (100 min.)
• Alambres ( 45 minutos )
• Protector contra sobrecorrientes
• (45 minutos)
• Panel de distribución
• (45 minutos)

4
Tuberías

• Tubería Eléctrica Metálica EMT
• Tubería Plástica Rígida PVC
• Tubería Armored Cable BX
• Tubería Eléctrica No Metálica ENT
• Tubería Liquid Seal Type

5
Cajas y Conectores

• Cajas Rectangulares
• 2 x 4, 4x4, 5x5
• Cajas Octagonales
• Conectores EMT, PVC,ENT,BX
• Cajas Concrete Box

6
Interruptores

• Interruptor sencillo
• Interruptor doble
• Interruptor tres vias
• Interruptor combinado con receptáculo
• Interruptor con luz piloto

7
PRIMER TEMA

• TUBERIAS

8
Tubería Electrica Metálica EMT

• Diámetros Posible ½ hasta 6
• Para uso interior.
• Usado en ambiente no corrosivo.
• Ayuda a la conexión mecánica de tierra (Ground).

9
Tubería Rigida Plástica PVC

• Diametros posibles ½ hasta 6
• Requerido para soterrados
• Puede utilizarse en interior o exterior
• Resistente a impactos
• Conectores a utilizarse PVC

10
Trabajo en clase

• De una serie de materiales presentado identifica
  el tipo de tubería y diámetro.
• Completa la tabla provista por el maestro.

11
Puntos a recordar

• Identificar la tubería EMT y PVC
• Identificar los distintos diámetros.
• Repasar los conceptos aprendidos.
