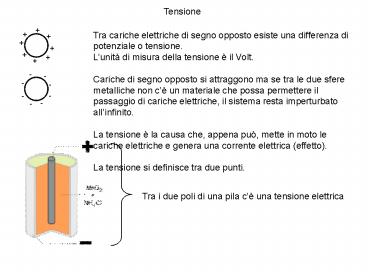

Tensione

Tra cariche elettriche di segno opposto esiste
una differenza di potenziale o tensione. Lunità
di misura della tensione è il Volt. Cariche di
segno opposto si attraggono ma se tra le due
sfere metalliche non cè un materiale che possa
permettere il passaggio di cariche elettriche, il
sistema resta imperturbato allinfinito. La
tensione è la causa che, appena può, mette in
moto le cariche elettriche e genera una corrente
elettrica (effetto). La tensione si definisce
tra due punti.







-
-
-
-
-
-
-
-
Tra i due poli di una pila cè una tensione
elettrica
2
Strumenti di misura della tensione voltmetri
Pongo una spira allinterno di un campo magnetico
prodotto da un magnete permanente. La spira è
libera di ruotare. Se faccio percorrere la spira
da una corrente elettrica, genero un secondo
campo magnetico che tenderà a orientarsi in modo
uguale ed opposto al campo magnetico del magnete
permanente. Per raggiungere lorientamento, il
secondo campo esercita una coppia di forze sulla
spira che avrà leffetto di far ruotare la
spira. Se alla spira collego un indice e una
molla di richiamo, posso misurare langolo di
torsione. Langolo di torsione è proporzionale
alla corrente che percorre la spira perché la
molla esercita una forza di richiamo
proporzionale allangolo di torsione.
3
Altre viste
Le misure di tensione sono minimamente
invasive. Per misurare la tensione devo far
scorrere una minima corrente tra i poli del
generatore (decine di microAmpere), cioè quella
corrente che mi serve a vincere la torsione della
molla. Porre un voltmetro ai capi di un
generatore equivale a porre una resistenza molto
alta (dellordine dei centinaia di kiloOhm o
megaOhm).
Le misure di corrente sono più invasive perché
devo far scorrere tutta la corrente possibile dal
generatore di tensione. Porre un amperometro ai
capi di un generatore di tensione equivale a
porre una resistenza molto bassa (dellordine di
Ohm o anche meno). Quando effettuiamo misure di
corrente dobbiamo sapere che il nostro
amperometro crea un corto circuito che potrebbe
danneggiare il generatore.
4
Corrente
Se collego i due poli in modo da permettere il
passaggio di cariche elettriche ho una corrente
elettrica
La corrente elettrica è leffetto della tensione.
Si misura in Ampere ed è costituita da elettroni
in movimento messi in moto da un generatore di
tensione.
Posso creare percorsi migliori per il passaggio
delle cariche elettriche così da far scorrere più
cariche elettriche ovvero avere più corrente
elettrica.
5
A parità di tensione posso aumentare la corrente
elettrica collegando i due poli tramite materiali
a minor resistenza elettrica
A parità di resistenza elettrica posso aumentare
la corrente elettrica aumentando la tensione
Legge di Ohm V R I
6
Per essere attraversato da corrente elettrica
devo toccare contemporaneamente i due fili
elettrici del generatore di tensione
Oppure toccare un filo elettrico del generatore
di tensione e disperdere verso terra con unaltra
parte del corpo
Nellaria cè un campo elettrico di circa 100
V/m, tra la nostra testa e i piedi abbiamo una
tensione di circa 170 V, perché non restiamo
folgorati? perché non possiamo usare questa
tensione per far andare gli elettrodomestici di
casa?
7
Due parole sulla differenza tra interruttore
magnetotermico e interruttore differenziale per
la protezione degli impianti elettrici e delle
persone
Linterruttore magnetotermico toglie la corrente
allimpianto nel caso in cui lassorbimento di
corrente supera un determinato valore.
Linterruttore differenziale toglie la corrente
allimpianto nel caso in cui ci sia una
dispersione di corrente verso terra. Anche se
viene chiamato salvavita, non salva la vita in
tutte le configurazioni in cui si può essere
attraversati da corrente.
Nellaria cè un campo elettrico di circa 100
V/m, tra la nostra testa e i piedi abbiamo una
tensione di circa 170 V, perché non restiamo
folgorati? perché non possiamo usare questa
tensione per far andare gli elettrodomestici di
casa?
Principio di funzionamento dellinterruttore
differenziale
