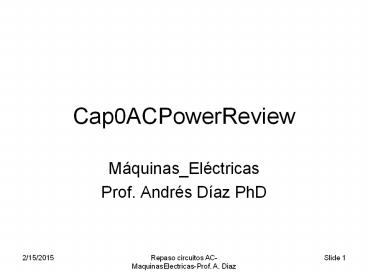

Cap0ACPowerReview

1
Cap0ACPowerReview

• Máquinas_Eléctricas
• Prof. Andrés Díaz PhD

2
Contenido

• Corriente alterna y fuente sinusoidales
• Reactancia Inductiva y Capacitiva
• Divisor de voltaje
• Divisor de corriente
• Diagrama de fasor
• Potencia activa y potencia reactiva.
• Potencia instantanea potencia promedio y potencia
  compleja.
• Valor efectivo de la onda periódica
• Factor de potencia

3
Revisión de conceptosVoltaje pico y pico a pico

• La corriente alterna cambia de dirección y
  sentido 60 veces por segundo siguiendo una
  trayectoria sinusoidal.
• El voltaje máximo se conoce como voltaje pico o
  amplitud.

4
Voltaje RMS

• Es el voltaje que representa la potencia disipada
  por el en una resistencia. En otra palabra es el
  valor de voltaje que se puede usar directamente
  en la formula de potencia

5
Reactancia Inductiva

• Es la oposición al crecimiento de la corriente.
• Es igual al valor de la inductancia multiplicada
  por la frecuencia angular.

• El valor de w equivale a
• Donde f es la frecuencia.
• La inductancia atrasa la corriente con respecto
  al voltaje 90º
• La reactancia inductiva tiene valor imaginario
  positivo.

6
Ejemplo de Inductancia Inductiva

• Encuentre el valor de la corriente en el
  siguiente circuito Vs100sin377t y L100mH.

7
Reactancia Capacitiva

• Es la oposición al crecimiento de el voltaje.
• Es igual al inverso del valor del capacitor
  multiplicado por la frecuencia angular.

• El valor de w equivale a
• Donde f es la frecuencia.
• El capacitor atrasa al voltaje con respecto a la
  corriente90º
• La reactancia Capacitiva tiene valor imaginario
  positivo.

8
Ejemplo de reactancia capacitva

• Ecuentre el valor del voltaje en el capacitor si
  la corriente Is5sin377t y el valor del capacitor
  es 1000uF.

9
Circuito en serie

• Encuentre el valor del capacitor para que la
  corriente en este circuito tenga solamente
  componente real

10
Circuito en serie

• En un circuito en serie la corriente en todos los
  componentes es la misma. La corriente se puede
  hallar dividiendo el valor de la fuente entre la
  impedancia total de todos los elementos.
• Cuando dos impedancias estan en serie sus valores
  se suman para hallar su impedancia equivalente.

11
Divisor de voltaje

• En un circuito en serie el voltaje se distribuye
  proporcional al valor de las impedancias.
• Esto se puede utilizar para bajar el valor de la
  fuente a otro valor deseado.
• El voltaje de salida será igual al voltaje en la
  impedancia en paralelo que se calcula con la
  siguiente formula.

12
Circuito en paralelo

• En los circuitos con impedancias en paralelos
  estas se pueden simplificarla hallando el inverso
  de la suma de los inversos.
• En caso de solo dos componentes esto se puede
  simplificar como el producto dividido entre la
  suma.
• En un circuito en paralelo los voltajes en todos
  los componentes es el mismo.

13
Circuito en paralelo

• Encuentre el valor del capacitor para que el
  voltaje a través de el sea igual al voltaje de la
  fuente.

14
Divisor de corriente

• En un circuito en paralelo la corriente se
  distribuye inversamente proporcional al valor de
  la impedancia.
• Por la impedancia de mayor valor circulará la
  menor corriente y viceversa.
• Este principio se puede utilizar para bajar a el
  valor de una fuente de corriente a otro valor
  deseado.
• El valor de la corriente de salida será igual a

15
Potencia AC

• Potencia Instantanea.
• Es la multiplicación del voltaje y la corriente
  instantanea.
