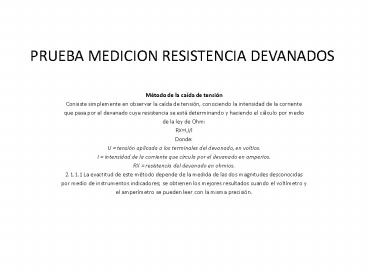

PRUEBA MEDICION RESISTENCIA DEVANADOS

1
PRUEBA MEDICION RESISTENCIA DEVANADOS

• Método de la caída de tensión
• Consiste simplemente en observar la caída de
  tensión, conociendo la intensidad de la corriente
• que pasa por el devanado cuya resistencia se está
  determinando y haciendo el cálculo por medio
• de la ley de Ohm
• RXU/I
• Donde
• U tensión aplicada a los terminales del
  devanado, en voltios.
• I intensidad de la corriente que circula por el
  devanado en amperios.
• RX resistencia del devanado en ohmios.
• 2.1.1.1 La exactitud de este método depende de la
  medida de las dos magnitudes desconocidas
• por medio de instrumentos indicadores se
  obtienen los mejores resultados cuando el
  voltímetro y
• el amperímetro se pueden leer con la misma
  precisión.

2

• La exactitud de este método depende de
  la medida de las dos magnitudes desconocidas por
  medio de instrumentos indicadores se obtienen
  los mejores resultados cuando el voltímetro y el
  amperímetro se pueden leer con la misma
  precisión.
• Esquema del circuito para
  determinar la resistencia de los devanados por el
  método
• de la caída de tensión. Conexión
  del voltímetro según circunstancias de exactitud

3
MEDICION TENSIONES DE CORTO CIRCUITO

• CONDICIONES GENERALES
•  La impedancia consta de una componente
  activa la cual corresponde a las pérdidas de
  cortocircuito y de una componente reactiva que
  corresponde al flujo de dispersión en los
  devanados.  No es práctico medir estas
  componentes separadamente, pero pueden calcularse
  después de medir las pérdidas totales y la
  tensión de cortocircuito.
• El valor de la tensión de
  cortocircuito o tensión de impedancia está
  generalmente  entre el 1 y el 15 de la
  tensión nominal del devanado de excitación y este
  valor puede usarse como guía para seleccionar la
  tensión de ensayo. Las componentes resistiva y
  reactiva de la tensión de cortocircuitos se
  pueden determinar por medio de las siguientes
  ecuaciones
•
• Donde
•      Ur  caída de tensión resistiva, en
  voltios.
•      Ux  caída de tensión reactiva, en
  voltios.
•      Uz  tensión de cortocircuito, en
  voltios.
•    Pz  potencia medida en el ensayo, en
  vatios.
•     I   corriente en el devanado de
  excitación, en amperios.
•
•  Para obtener los valores por unidad, se
  dividen los valores de tensión Ur, Ux y Uz por la
  tensión nominal del devanado de excitación (Un).
  Para valores en porcentaje, se multiplican por
  100 veces estos valores por unidad.

4

• PARA EL ENSAYO DE TENSIÓN DE
  CORTOCIRCUITO DE TRANSFORMADORES TRIFÁSICOS CON
  TENSIÓN TRIFÁSICA
•    Procedimiento
• Los tres terminales del devanado de
  alta tensión o baja tensión deben unirse
  rígidamente y se aplica a los terminales del otro
  devanado una tensión trifásica balanceada de
  frecuencia nominal y valor adecuado con el fin de
  hacer circular la corriente nominal

5
MEDICIÓN DE LAS PERDIDAS CON CARGA

• Se ponen en cortocircuito los tres
  terminales de un devanado y se aplica una tensión
  monofásica de frecuencia nominal a dos terminales
  del otro devanado, ajustándolo hasta que circule
  la corriente nominal.
• Se toman tres lecturas sucesivas sobre
  los tres terminales escogidos de dos en dos U y
  V, V y W, W y U.
• Los valores tomados son
• Siendo P y E valores individuales de
  pérdidas y tensión respectivamente, medidas de
  acuerdo con los subíndices indicados.
•  Las pérdidas adicionales, se pueden
  obtener restando de las pérdidas de cortocircuito
  las pérdidas I2R en el transformador. Si R1 es la
  resistencia medida entre los terminales de alta
  tensión y R2 entre los terminales de baja
  tensión, I1 e I2 las corrientes nominales
  respectivas. Las pérdidas totales I2R de las tres
  fases deberán ser
• La fórmula anterior es igualmente
  aplicable a devanados conectados en Y ó en  ?

6
PRUEBA MEDICIÓN DE LAS PERDIDAS SIN CARGA

• Al usar este método a través de
  la medición de la tensión, intensidad de
  corriente y potencia solamente en el bobinado
  primario y dejando el bobinado secundario abierto
  es decir el bobinado secundario no será recorrido
  por ninguna intensidad y de esta manera obtenemos
  directamente la potencia perdida en hierro
• Las perdidas en el hierro las podemos
  medir fácilmente, leyendo la entrada en vatios
  por medio de un vatímetro.

7
PRUEBA TENSIÓN APLICADA

• Este ensayo sirve para verificar la rigidez
  dieléctrica de las aislaciones a masa y entre
• arrollamientos. Se realiza aplicando una tensión
  alterna sinusoidal, de frecuencia nominal y de
  valor
• determinado por las normas, a un arrollamiento
  dado, estando los restantes y el núcleo
• conectados a masa.
• La tensión se aplica gradualmente, se la mantiene
  durante 60 segundos y luego se la reduce
• también gradualmente. Si el dieléctrico no se
  perfora, el ensayo se considera satisfactorio.
• Si se produce una falla, la elevada corriente que
  circula acciona un relé de sobrecorriente que
• desconecta al transformador elevador TE y se debe
  desarmar el transformador ensayado,
• repararlo y repetir el ensayo.
• La prueba se realizará con una tensión alterna
  monofásica, de forma de onda tan próxima a la
  sinusoidal
• como sea posible y de frecuencia no menor del
  80 de la frecuencia nominal. El ensayo se inicia
  a una
• tensión no mayor que 1/3 de la tensión de ensayo
  y se aumenta al valor de prueba tan rápidamente
  como
• lo permita la indicación dada por el instrumento
  de medida. Al final del ensayo la tensión se
• reduce rápidamente a menos de la tercera parte de
  su valor completo antes de desenergiza

8

• Los terminales del devanado de Alta Tensión se
  conectarán entre sí (cortocircuito) y los de Baja
  Tensión
• en la misma forma, en todos los casos el tanque o
  cuba del transformador se conectará a tierra
  (aterrizado).
• La corriente a la tensión de prueba debe ser
  estable y no pueden producirse aumentos o caídas
  súbitas
• de la misma.
• No deberá haber flámeos o descargas internas o
  por la superficie de los aisladores hacia la tapa
• o cuerpo del transformador
