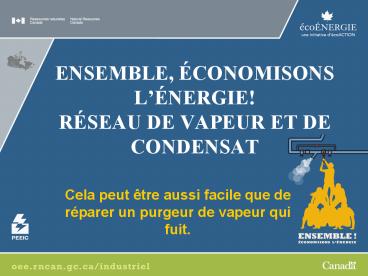

ENSEMBLE, ÉCONOMISONS LÉNERGIE!RÉSEAU DE VAPEUR
ET DE CONDENSAT

• Cela peut être aussi facile que de réparer un
  purgeur de vapeur qui fuit.

2
Pourquoi sen préoccuper?

• Pour améliorer lenvironnement
• Pour améliorer la rentabilité de notre entreprise

3
Pourquoi sen préoccuper?

• Pour améliorer lenvironnement
• Réparer un purgeur de vapeur
• qui fuit peut entraîner des avantages
  appréciables pour lenvironnement.

4
Pourquoi sen préoccuper?

• Pour améliorer la rentabilité de notre entreprise

• La perte de chaleur provoquée
• par 10 paires de brides non
• isolées de diamètre NPS 6
• se chiffre à 1 000 par an.

5
Quelles sont les sources de gaspillage dénergie?

• Tuyauterie superflue
• Fuites de vapeur
• Pertes attribuables aux purgeurs de vapeur deau

• Perte de chaleur par les tuyaux et les raccords
  non isolés

6
Que peut-on faire?

1. Entretien
2. Solutions peu coûteuses
3. Améliorations éconergétiques

7
Que peut-on faire?

• 1. Entretien (suite)
• Inspecter et entretenir sur une base régulière
  les purgeurs de vapeur.
• Réparer les fuites de vapeur et
• de condensat.
• Maintenir une bonne qualité de vapeur au moyen
  dun programme
• de traitement chimique de leau.

8
Que peut-on faire?

• 1. Entretien (suite)
• Réparer lisolant qui est endommagé dans les
  tuyaux.
• Éteindre léquipement lorsquil
• nest pas utilisé.
• Arrêter les systèmes de vapeur
• et de condensat lorsquils ne sont
• pas nécessaires.

9
Que peut-on faire?

• 2. Solutions peu coûteuses
• Remettre en état les détendeurs de pression.
• Isoler les tuyaux, les brides, les raccords et
  léquipement non isolés. (Les coûts
• annuels additionnels associés à la vapeur qui
  sont attribuables à un tuyau non isolé
• de trois mètres de longueur et dun diamètre de
  dix centimètres représentent plus de deux fois
  le coût de lisolation de ce même tuyau.)

10
Que peut-on faire?

• 2. Solutions peu coûteuses (suite)
• Enlever les tuyaux de vapeur et de condensat
  superflus.
• Changer la tuyauterie des réseaux ou en
  raccourcir la longueur en déplaçant léquipement
  afin de limiter les pertes de chaleur et les
  fuites de vapeur.
• Réparer ou remplacer les évents ou en ajouter.
• Optimiser lemplacement des capteurs. Suggestion
  Placer les capteurs aux meilleurs emplacements.

11
Que peut-on faire?

• 3. Améliorations éconergétiques
• Améliorer lisolation.
• Éliminer lutilisation de vapeur
• dans la mesure du possible.
• Remplacer les anciens purgeurs de vapeur ou ceux
  qui ne sont pas de la bonne grosseur ou du bon
  type.

12
Que peut-on faire?

• 3. Améliorations éconergétiques (suite)
• Optimiser le diamètre des tuyaux. La tuyauterie
  surdimensionnée accuse de plus grandes pertes de
  chaleur de surface, alors que la tuyauterie
  sous-dimensionnée fait augmenter la pression
  nécessaire, accuse de plus grandes pertes
  attribuables aux fuites et exige plus dénergie
  pour le pompage.

13
Que peut-on faire?

• 3. Améliorations éconergétiques (suite)
• Dépressuriser le condensat.
• Récupérer la chaleur du condensat.
• Installer un système de retour de
• condensat sous pression en circuit
• fermé à la chaudière.
• Mesurer les débits de vapeur et de condensat à
  laide dun compteur.

14
Comment peut-on y arriver?

• Grâce à votre aide.
• Grâce à nos outils.
• oee.rncan.gc.ca/industriel

15
Merci!

• Ensemble, nous pouvons y arriver.
• Cest bon pour lenvironnement.
• Cest bon pour notre rentabilité.
