Les panneaux solaires photovolta

1

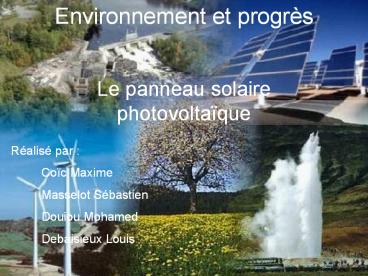

Environnement et progrès

Le panneau solairephotovoltaïque
Réalisé par Coïc Maxime
Masselot Sébastien Douiou Mohamed
Debaisieux Louis
2
Pourquoi utilise-t-on le panneau solaire
photovoltaïque?
Plan de présentation

• 1 - Quest ce que le photovoltaïque ?
• 2 - Le panneau photovoltaïque
• 3 - Composition
• 4 - Principe de fonctionnement
• 5 - Installation et rendements

3
1 - Quest ce que le photovoltaïque ?
Le préfixe photo vient du grec phos qui signifie
lumière. Volt vient du patronyme dAlessandro
Volta (1745-1827) physicien qui a inventé la
première pile.
Alessandro Volta
4
Leffet photovoltaïque a été découvert par
Antoine Becquerel en 1839. Cest un effet qui
consiste, grâce à la lumière du soleil, à
produire de lélectricité.
Antoine Becquerel
5
2 - Le panneau photovoltaïque

• Poly-cristallins
• Amorphe
• Monocristallin

6

• Monocristallin- avantage
• Très bon rendement 15 à 22 (à lheure actuelle)
• Inconvénients
• Coût élevé
• Rendement faible sous un faible éclairement

• Multi cristallin- avantages
• Bon rendement 14 environ
• Moins cher
• Inconvénient
• Rendement faible sous un faible éclairement

7

• Silicium amorphe- avantages
• Fonctionne avec un faible éclairement
• Moins cher
• Moins sensibles aux températures
• - Inconvénients
• Rendements faible en plein soleil 5 à 10
• Performances qui diminuent avec le temps

8
3 - Composition dun panneau photovoltaïque
Plaque transparente
Plaques EVA
Cellules Photovoltaïques
Fibre de verre
Vitre de fond
Un module est composé dune succession de couches
garantissant sa protection et son étanchéité.
9
La cellule photovoltaïque (PV)
La cellule PV est le principal composant dun
système photovoltaïque mais seule elle ne peut
fournir assez dénergie pour faire fonctionner un
équipement électrique de tension
standard. Cest pourquoi elles sont reliées
entre elles formant ainsi un module capable
dalimenter un équipement électrique standard.
10
Les cellules PV actuelles sont en silicium.
Pourquoi le silicium?
Le silicium a été choisi pour ses propriétés
électroniques, il possède 4 électrons sur sa
dernière couche permettant ainsi les dopages P et
N.
11
4 - Principe de fonctionnement.
12
Toute la lumière du soleil nest pas utilisée par
le panneau solaire.
Seulement une partie du spectre est utilisable
la longueur donde nécessaire pour arracher un
électron.
13
Dopage de type N Le but dun dopage N est de
produire un excès délectron dans le
semi-conducteur.
Dopage de type P Le but dun dopage P est de
créer un excès de trous dans le semi-conducteur.
14
La jonction P-NElle est crée lorsque lon met
en contact les semi-conducteurs dopés P et N.
Cette jonction permet le passage des électrons
entre les deux plaques.
Pour quun électron soit arraché il faut quil y
ait un apport dénergie suffisant pour que le
semi-conducteur passe le gap et ainsi créer de
lénergie.
15
Principe de fonctionnement
16
5 Installation et Rendements
17
a) Linstallation

• Il existe deux types dinstallations
• Linstallation intégrée
• Linstallation posée.

18
Linstallation de modules photovoltaïques dune
puissance de 2000 Wc  intégrés  coûte aux
alentours de 17 000 .
19
Linstallation de modules photovoltaïques dune
puissance de 2000 Wc  posés  coûte quant à elle
aux alentours de 15 000
20
Linclinaison
Pour les panneaux solaires mobiles et orientables
21
En France la plupart des panneaux solaires sont à
inclinaison fixe (pour des raisons de coûts et
plus pratique à utiliser). Ils sont orientés aux
alentours de 45.
22
b) Les rendements
- Le silicium mono cristallin convertit en
électricité environ 17 de lénergie solaire
reçue.
- Le silicium poly cristallin convertit en
électricité environ 14 de lénergie solaire
reçue.
- Le silicium amorphe convertit en électricité
environ 8 de lénergie solaire reçue.
23
Intensité
Le module photovoltaïque naime pas la chaleur
lorsque la température augmente, la tension
diminue.
Tension
24
Intensité
Le module photovoltaïque aime le rayonnement
lorsque le rayonnement augmente, lintensité
augmente.
Tension
25
Le taux de lumière reçue dépend de linclinaison
du panneau. Cest langle dincidence qui
détermine le rendement du panneau solaire.
R sin (AI) x 100 AI Angle d'incidence (en
degrés) R Rendement (en )
26
Leffet Hot spot
Lorsque la cellule est couverte, celle-ci devient
consommatrice de courant.
Dégagement de chaleur
Les diodes By-pass dérivent le courant de la
rangée de cellules où la feuille est tombée.
27
Conclusion
Pourquoi utilise-t-on le panneau solaire
photovoltaïque?

• Le panneau photovoltaïque utilise la lumière du
  soleil pour fonctionner
• Il est simple dutilisation et dentretient.
