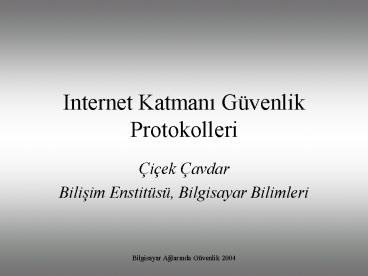

Internet Katmani Güvenlik Protokolleri

• Çiçek Çavdar
• Bilisim Enstitüsü, Bilgisayar Bilimleri

2
Içerik

• Geçmis çalismalar
• IP Güvenlik Protokolü (IPSP)
• IP Anahtar Yönetim Protokolü (IPKMP)
• Verili protokollerden bazi örnekler

3
Geçmis Çalismalar

• Security Protocol 3 (NSA ve NIST)
• Üst katman tarafindan iletilen mesajlar SP3
  tarafindan bir alt katmana gönderilmeden önce
  islenir
• Network Layer Security Protocol (ISO)
• Integrated NLSP (K.Robert Glenn)
• swIPe (J.Ionnidis, M.Blaze)

4
Ortak Özellikler

• IP kapsülleme islemi ile asillama ve sifreleme
  islemi paralel
• Var olan IP kapsülleme aynen geçerli
• IP paket basligi da kapsülleniyor ve sifreleniyor
• Güvenlik protokolü ayri bir baslik ekler

5
IP paketi
6
IETF IPsecWG

• 1992- amaç IPv6 için bir güvenlik mimarisi
• IETF tarafindan IP Güvenlik Protokolü (IPSP) ve
  Internet Anahtar Yönetim Protokolü (IKMP)
  standardizasyonu
• IKMP bir Güvenlik Birligi (SA) kurar ve Güvenlik
  Parametre Indekslerini (SPI) baslatir
• IPSP , SA ve SPI lari kullanarak IP paketlerini
  sifreli gönderir

7
IP güvenlik mimarisi standartlar
8
IP Güvenlik Protokolü

• IPv6
• Asillama sifreleme
• Asillama Basligi Kaynak asillama ve veri
  bütünlügü
• Encapsulating Security Payload (ESP) Baglantisiz
  veri güvenilirlik servisleri
• Trafik Analizine karsi tam güvenlik yok.

9
Güvenlik Birligi

• Asillama algoritmasi, modu ve anahtarlar
• Sifreleme algoritmasi, modu ve anahtarlar
• Sifreleme algoritmasi senkronizasyonu için
  Baslangiç Vektörü (IV) uzunlugu
• Anahtarlar ve Güvenlik Birliginin ömrü
• GB nin kaynak adresi ( ag ya da alt ag adresi de
  olabilir)
• Korunan verinin duyarlilik derecesi (sunucular
  çok katmanli güvenlik hizmeti veriyorsa)

10
GB kullanimi

• Bir IP paketi nin çözülebilmesi için
• Her GB bir Güvenlik Parametre Indeks (SPI) degeri
  tarafindan tanimli
• SPI Anahtar Yönetim Protokolü sirasinda
  belirlenir
• GB kurulurken farkli anahtarlama yaklasimlari
  ayirdedilir

11
IPSP de anahtarlama

• 3 yaklasim
• 1. Her host çiftine farkli anahtar
• 2. Her kullanici çiftine farkli
• 3. Her oturuma farkli anh

12
GB ve SPI degerlerinin baslatilmasi

• Paketler tek bir kullaniciya gönderilir
• SPI yerel bir tabloya indekstir, tabloda GB
  içerigi tutulur
• Paketler birden fazla kullaniciya gönderilir
• Her grup üyesi SPI ve grup adresi ile güvenlik
  parametreleri arasinda baglanti kurar.

13
Asillama Basligi

• IP paketleri için veri kaynak asillama ve veri
  bütünlügü servisi
• IP paketlerine asillama verisi eklenir
• Problem IP basliginda yol boyunca yapilan
  degisiklikler asillama basligina yansimamali
• Hop sayisi her defada artirilir
• Yönlendirme basliginda IP hedef adres alani ara
  hedeflere yönlendirilir

14
Asillama Basligi

• 8 bit Sonraki Baslik alani Sonraki payload tipi
• 8 bit asillama verisi uzunluk alani
• 16 bit reserve alani sonraki kullanimlar için
• 32 bit SPI alani alici taraftaki IP paketinde GB
  yi tanimlamak için

15
Asillama Basligi formati
16
ESP

• Encapsulating Security Payload (ESP)
• IP paketinin payload verisi asillama sirasinda
  açiktir
• verinin güvenilirligi için sifreleme

17
ESP formati
18
ESP formati

• 32 bit SPI alani alici tarafta güvenlik
  parametrelerine indeks
• 32 bit IV(baslangiç vektörü) rastgele sayi
• Degisken uzunluklu payload verisi
• Degisken uzunluklu dolgu alani toplam payload
  (mod 8)6 olmali
• 8 bit dolgu uzunluk alani

19
1. Ulasim Kipi

• IP paketinin yükü (payload) olarak üst katman
  protokol verisi tasinir
• Ek IP basligi sifrelemede kullanilmadigindan yer
  muhafaza edilir
• Gönderilecek IP paketinde üst katman protokol
  verisi seçilir
• Gönderilecek IP paketine yük olarak sifrelenir

20
2. Tünel Kipi

• IP paketinde sadece üst katman protokol verisi
  degil tüm paket sifrelenir ve kapsüllenerek yeni
  bir IP paketi yaratilir.
• Yönlendiriciler arasinda güvenli kanal olusturmak
  için kullanilir. (güvenlik geçitleri)Kendileri
  baslatici degil aracidir.
• Iki güvenlik geçidi arasinda tünel arka plandaki
  gönderici ve alicinin bilgilerine erisilemez

21
Tünel Kipi

• Gönderici GB bilgisini kullanici kimligi ve varis
  IP sinden elde eder.
• SPI ve IP basligi açik olarak gönderilir.

22
Ulasim ve tünel kipi paket formati
23
IP Güvenlik Protokolü özet

• AH ve ESP asillama ve sifreleme mekanizmalari
  birbirinden bagimsiz
• Birlikte veya ayri ayri IP paketine uygulanabilir
• Her IP paketi için ek islem getirir
• Güvenligi artirdigi gibi performans düser

24
Internet Anahtar Yönetim Protokolü(IKMP)

• GB nin kurulumu, sadece birlik üyeleri tarafindan
  bilinen anahtarlarin paylasimini gerektirir
• 1996 da IETF Ipsec WG tarafindan bir IKMP
  çikarilmistir

25
Ilkel IKMP çalismalari

• MKMP modular key management protocol
• Bas (master) anahtar modülü?
• Oturum Anahtari modülü
• Bas anahtar üç sekilde belirlenir
• Elle
• Merkezi
• Sertifika temelli

26
MKMP

• A?B Ra,(Ra,k)K
• B?A Rb,(Rb,Ra)K
• K bas anahtar, nasil paylasilacagi belirsiz
• k, önceden her iki tarafin da bildigi bir sayi,
  bir önceki MKMP den kalma bir sayi

27
SKIP

• IP ile oturum merkezli bir anahtar dagitim
  mekanizmasi tasarlamak için IP altina bir yapay
  oturum katmani
• Anahtarlarin kurulumu ve güncellenmesi için
• Bunun yerine oturum merkezli olmayan bir yapi
  gerekli IP de
• SKIP(Simple Key Management for IP)

28
SKIP

• Anahtarlarin kurulumu için bir ön haberlesme
  gerekmez
• Oturum tabanli degil paket tabanli anahtarlar
  kullanilir
• Diffie Hellman anahtar degisim protokolü ile bir
  ilkel anahtar yarat Kab
• Bas anahtar Kab h(Kab, counter)

29
SKIP

• Bas anahtarin bir sayaçla sürekli yenilenmesi
  atilan paket anahtarlarinin yeniden kullanimina
  karsi önlem
• Gönderici A rastgele bir Kp paket anh üretir
• Yeni IP paketi (Kab(Kp), Kp(IP Paketi))
• Yeni IP basligini da yeni pakete ekler
• Her pakette yeni Kp üretilebilir

30
SKIP
31
Çoklu-gönderimde SKIP

• Grup basi tayin edilir ve grubun bas anahtari
  onunla haberlesme sirasinda belirlenir.
• Bu sayede Bas anahtarla sifrelenen Pk her
  defasinda degistirilebilir

32
SKIP PFS

• PFS Perfect Forward Secrecy
• Hiç bir anahtar bir önceki üretilen anahtarlara
  bagimli olmamali
• Türetim için kullanilan anahtarlar kisa süre
  içinde silinerek yeni anahtarlara göre yeniden
  türetim yapilmali
• Diffie Hellman da iki çesit anh. çifti var Uzun
  ve kisa kullanimli.

33
SKIP mekanizmasi

• Anahtar Yönetim Sunucusu
• D-H uzun süreli gizli anah ve ondan türetilen bas
  anahtari hesaplamaktan ve cepte tutmaktan sorumlu
• Rastgele paket anahtari yaratmak için SKIP
  çekirdegi ile birlikte çalisir

34
SKIP mekanizmasi

• Veri Sifreleme Makinesi
• Sifreleme için çesitli algoritmalari içerir
• Akis Modülü
• TCP/IP protokol yigini ve ag arayüzü arasina
  yerlestirilir. Esin IP adresine bagli olarak
  erisim kontrol listesi tutar. Paketler düz
  geçirilir veya veri sifreleme makinesine
  gönderilir.
• Kullanici düzeyinde yönetim birimleri tarafindan
  listeler olusturulabilir.

35
Photuris (NSA)

• STU-III Güvenli telefon için tasarlanmis
• Araya girme saldirisina karsi açik anahtarin
  asillamasi yapilir
• Asal sayilar önceden tanimlanarak algoritma hizi
  artirilir
• 1. Çerez degisim Saldirganin IP adresini ortaya
  çikarmak amaciyla ve tekrarlama saldirilarina
  karsi
• 2. Deger degisim D-H anah degisimi
• 3. Kimlik degisim Karsilikli kimlik tanitimi ve
  asillamasi.

36
Photuris Mesaj Akislari
37
Photuris veya SKEME

• IBM arastirma merkezinde gelistirilmis
• Deneysel amaçli
• Anahtar degisiminde esneklik
• Hiz ve verimlilik artar. Gerekmediginde D-H
  kullanilmaz.
• Dört parçadan olusur Cookies, Share, Exchange,
  Auth

38
Photuris paylasim

• Parçalari gönderme
• A?B (Ka)kB
• B?A (Kb)kA
• Parçalari birlestirme
• Kabh(Ka,Kb)
• Kimlik bildirimi eklenirse
• A?B (idA, Ka)kB
• B?A (idB, Kb)kA

39
Photuris farkli modlar

• Bu adimlarin farkli uygulamalari SKEME
  protokolünün degisik modlarini olusturur.
• Paylasim yeterli mod(Share Only Mode)
• Önceden paylasimli anahtar modu(Preshared Key
  Mode)
• Hizli anahtarlama modu (Fast Rekey Mode)

40
ISAKMP

• (Internet Security Association Key Management
  Protocol)
• INFOSEC Computer Science in NSA Ofisi tarafindan
• herhangi bir internet ya da ulasim katmani
  protokolü üzerine uygulanabilir.
• Digerlerine göre çok daha esnektir.
• Hiç bir anahtar paylasim teknigi önceden
  belirlenmez.
• Iki taraf arasinda bir Güvenlik Birliginin
  kurulumuna yardimci olacak tanimlamalari yapar.
• Kimliklerin anonimligi saglanamaz çünkü burada
  kimlikler ortak gizli anahtar olusturulmadan önce
  bildirilir.

41
OAKLEY

• 1996da University of Arizonada
  gelistirilmistir.
• Photuris ve SKEMEye benzer olarak burada da
  ortak gizli anahtarlarda PFSyi saglamak amaciyla
  Diffie Hellmann anahtar degisim protokolü
  kullanilir.
• Temel farki sifreleme, öz alma ve asillamada
  kullanilan algoritmalarin daha esnek bir biçimde
  seçilebilir olmasidir.
• Diger fark ise çerez bölümündedir. Bu bölümde IP
  numarasi belirlenirken olusturulacak anahtara
  özgü bir anahtar numarasi verilir.
• Photuristeki üç bölüm burada da korunur.

42
Sonuç

• IPSP iki güvenlik duvari arasinda tünel yaratmak
  için kullanilabilir.
• Bir baska kullanim alani hareketli konaklar ile
  sabit agin güvenlik duvari arasinda tünel
  olusturmaktir.
• IPSP ve IKMP VPN kurmaya olanak saglar.

43
Kaynaklar

• 1 http//www2.xerox.com/xsis/dms/xmsp.html
• 2 ftp//ftp.csua.berkeley.edu/pub/cypherpunks/sw
  IPe/swipe.tar.Z
• 3 http//www.ietf.org/html.charters/ipsec-charte
  r.html
• 4 http//www.ietf.org/html.charters/ipsp-charter
  .html
• 5 http//www.ifi.unizh.ch/oppliger/Presentation
  s/
• InternetIntranetSecurity2e/index.htm
• 6 http//skip.incog.com
