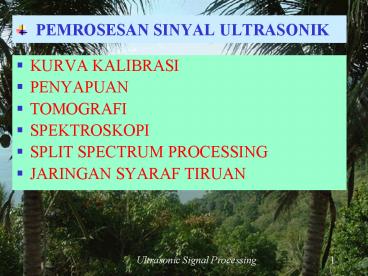

PEMROSESAN SINYAL ULTRASONIK

1
PEMROSESAN SINYAL ULTRASONIK

• KURVA KALIBRASI
• PENYAPUAN
• TOMOGRAFI
• SPEKTROSKOPI
• SPLIT SPECTRUM PROCESSING
• JARINGAN SYARAF TIRUAN

2
KURVA KALIBRASI (Calibration Curve)

• Analisis waktu ? Kecepatan
• Porositas bahan keramik
• Kuat tekan beton
• Rendemen tebu
• Konsentrasi sel larutan fermentasi
• Analisis amplituda ? Atenuasi
• Ukuran butiran kuningan
• Viskositas minyak pelumas
• Analisis frekuensi ? Zero moment power
• Kematangan buah durian

3
POROSITAS KERAMIK
4
KUAT TEKAN BETON
5
RENDEMEN TEBU
6
KONSENTRASI SEL LARUTAN FERMENTASI
7
KONSENTRASI SEL LARUTAN FERMENTASI
8
UKURAN BUTIRAN KUNINGAN
9
VISKOSITAS MINYAK PELUMAS
10
ZERO MOMENT POWER
11
KEKERASAN BUAH DURIAN
12
KONSENTRASI GULA PADA DURIAN
13
PENYAPUAN (Scanning)

• Pengukuran pada suatu luasan/daerah
• Pengukuran amplituda
• Kualitas hasil perekatan kayu lapis
• Amplituda besar ? ada cacat (perekatan tidak
  baik)
• Amplituda kecil ? tidak ada cacat (perekatan
  baik)
• Pengukuran waktu tempuh
• Profil cacat di dalam bahan alumunium
• Waktu tempuh besar ? posisi cacat jauh dari
  permukaan
• Waktu tempuh kecil ? posisi cacat dekat dari
  permukaan
• Pengukuran kecepatan
• Distribusi tegangan pada pipa gas
• Tegangan (stress) sebanding dengan kecepatan
  gelombang

14
KUALITAS HASIL PEREKATAN KAYU LAPIS
15
PIPA GAS PLTU
16
DISTRIBUSI TEGANGAN PADA PIPA GAS
17
PENENTUAN PROFIL CACAT DENGAN C-SCAN
Blok Diagram
18
Benda uji alumunium
Perangkat Mekanik
Jarak sampling 3 mm
Jarak sampling 1 mm
19
TOMOGRAFI ULTRASONIK

• Analog dengan CT-Scan (Computer Tomography)
• Gelombang elektromagnetik (sinar-x atau sinar
  gamma)
• Pengukuran atenuasi
• Mendeteksi suatu obyek dari segala arah/sudut
• Pengukuran kecepatan gelombang ultrasonik
• Data kecepatan dari setiap arah digunakan untuk
  merekonstruksi obyek
• Transformasi Fourier (dua dimensi)
• Integral garis
• Transformasi Fourier balik
• Melihat dengan suara (seeing with sound)

20
Transduser
Obyek
Beton
21
(No Transcript)
22
(No Transcript)
23
(No Transcript)
24
(No Transcript)
25
(No Transcript)
26
(No Transcript)
27
(No Transcript)
28
BETON BERTULANG
Tulangan utuh (8 buah)
Tulangan kurang 1 buah
29
BETON BERTULANG
1 tulangan lebih kecil
3 tulangan lebih kecil
30
KOMPOSISI CAIRAN DALAM PIPA
minyak
air
pasir
31
Ukuran cacat cukup besar ? kedua sinyal
terpisah
?t
32
Ukuran cacat terlalu kecil ? kedua sinyal saling
tumpang tindih
?t ?
Untuk menanggulangi masalah ini dapat dilakukan
analisis frekuensi

• Spektroskopi ultrasonik

33
Cacat kecil sekali ? sinyal pantulan terbenam
dalam derau
34
SPLIT SPECTRUM PROCESSING

• Sinyal terbenam dalam derau di transformasi
  Fourier menggunakan FFT
• Output FFT di filter dengan sejumlah BPF
• Output dari setiap filter di transformasi balik
  menggunakan IFFT
• Sinyal-sinyal output dari setiap IFFT digabungkan
  kembali menggunakan berbagai algoritma
• Average of Squared Signal (ASS)
• Square od Averaged Signal (SAS)
• Minimization of squared signal (Minz)

35
Blok Diagram SSP
36
Spectrum of signal
Band Pass Filter
37
SPLIT SPECTRUM PROCESSING
