Title: Viktiga Konstruktionselement

1

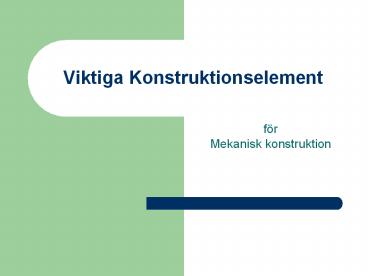

Viktiga Konstruktionselement

för
Mekanisk konstruktion

2
Bäraxel
Fast eller roterande Bär upp lasten på axeln
3
Transmissionsaxel
Överför moment och varvtal
4
Specialaxel
Överför små moment Är flexibel
5
Kritiskt varvtal
Ett varvtal där en axel börjar vibrera
kraftigt. Måste kontrolleras för att undvika
körning vid det varvtalet Mer information se
länken http//www.ts.mah.se/utbild/tm7041/Axlar.P
DF
6
Lagrets uppgift

Minska friktion
Öka livslängden
Ena delen rör sig och den andra står stilla

7
Lagerbockar med lager
8
Lagertyper och egenskaper
Lagertyp Kontakttyp Friktionselement Anm
Glidlager Yta Olje- eller vattenfilm Trä, metall, gummi
Rullager Linje Rulle Rullnings- lager
Kullager Punkt Kula Rullnings- lager
9
Glidlager

Tål stora laster
Låga varvtal
Enkel eller avancerad konstruktion

10
Typer av rullningslager

Radiallager
Axiallager
Kombination av ovanstående

11
Radiallager

Klarar radiallast
Klarar begränsad axiallast

12
Axiallager

Klarar axiallast
Klarar begränsad radiallast

13
Vinkelkontaktlager

Klarar axiallast
Klarar radiallast

14
Sfäriska kullager
Tål snedställning av axeln
15
Förband med skruvar och muttrar

Kallades förr bultförband

16
Vanliga gängtyper

UNC (UNF) - tum
Metrisk - mm
Special (rör, rund, trapets)

17
Metriska gängor
Gängor i jämna mm Vanlig där metersystemet används
18
Gängor med rund profil
Ej känslig för smuts
19
Trapetsgängor
Tål hög last
20
Transmissioner
