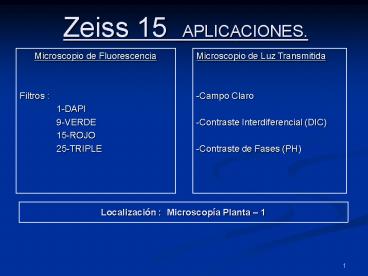

Zeiss 15 APLICACIONES.

1
Zeiss 15 APLICACIONES.

• Microscopio de Fluorescencia
• Filtros
• 1-DAPI
• 9-VERDE
• 15-ROJO
• 25-TRIPLE

Microscopio de Luz Transmitida -Campo
Claro -Contraste Interdiferencial
(DIC) -Contraste de Fases (PH)
Localización Microscopía Planta 1
2
Zeiss 15 CARACTERISTICAS.

• Filtros Fluorescencia
• 1-Azul
• (360/40x) FT 395 LP397
• 9-Verde
• (450-490) FT510 BP 525/50
• 15-Rojo
• BP 546 FT 580 LP 590
• 25- Triple
• BP(400/495/570) FT (410/505/585 )
• TBP (460/530/610)

Filtros/Anillos DIC -DIC I -DIC II -DIC
III Filtros/Anillos Fases -Ph 2 -Ph3
Objetivos x10 (Sin Fase) (DIC) x20 (Fase 2)
(DIC) x40 oil (Sin Fase) (DIC) x63 oil (Fase 3)
(DIC) x100 oil (Fase 3) (DIC)
Condensador 0,9
Equipo conectado -Cámara Hamamatsu
(c4742-95). -AttoArc HBO 100 W . -Mac Power
G4. -Motorización ORBIT.
Programa OPENLAB asociado
3
Binoculares
NOTA Zeiss15 incluye filtros de fluorescencia
que se pueden usar de 2 modos -Modo
manual -Modo automatizado 1-Para usar los filtros
manualmente se debe colocar en la rueda de
filtros() del microscopio el filtro deseado de
forma manual 2- Para usar el sistema
automátizado de filtros , se debe colocar la
rueda de filtros en la posición
arcoiris/automatizado , los filtros se
introduciran de forma automatica usando los
botones del controlador Orbit
Barra DIC/Fases. 2 posiciones -para ver en
DIC -para ver en Fases
()Rueda Filtros Fluorescencia -Azul/Dapi
-Verde -Rojo -Triple
Protector Visor Fluorescencia (móvil)
Orbit controlador motorizado de filtros
fluorescencia
Objetivos x10 x20 x40 oil x63 oil x100 oil
Platina
Rueda DIC/Fases -DIC I, II, III -Fases (Ph)II,
III
Condensador
Obturador luz Transmitida
Polarizador DIC
Micro y macro
4
OCTOBAR (re-amplia el objetivo seleccionado
hasta x2,5)
Barra DIC/Fases. 2 posiciones -para ver en DIC
hacia adentro -para ver en Fases hacia afuera
Ajuste Lámpara Hg
Barra Filtro.3 posiciones IR /Vacío /
ObturadorFluorescencia
Protector/Visor de Fluorescencia
Diafragma Campo Fluorescencia
Diafragma Apertura Fluorescencia
Revolver Objetivos x10 x20 x40 oil x63 oil x100
oil
Bloqueo Nivel Luz transmitida
Condensador
Lámpara Luz Transmitida
Interruptor Encendido
Regulador Luz
Rueda DIC/Fases -DIC I,II,III -Fases PHII,III
Diafragmas campo BF
Rueda Filtros Fluoresc. Azul/verde/rojo/triple
Micro y macro
-Obturador BF -Polarizador
Diafragma apertura BF
5
Cámara Hamamatsu
Cámara fotográfica
Binoculares
Puerto accesorio
Barra DIC/Fases. 2 posiciones -para ver en DIC
hacia dentro -para ver en Fases hacia fuera
Rueda Filtros Fluorescencia -azul -verde -rojo
-triple
Protector Fluorescencia para observador
Revólver Objetivos x10 x20 x40oil x63oil x100oil

XY platina
Rueda DIC/ Fases -DIC I, II, III -Fases (Ph)
II, III
Obturador Luz transmitida
Micro y macro
Polarizador DIC (aplicar para ver en DIC)
6
Protector de fluorescencia para observador
Diafragma Apertura Fluorescencia
Objetivos x10 x20 x40oil x63oil x100oil
Platina
XY platina
Ajuste Kohler
Diafragma de campo BF
Rueda DIC y Fases -DIC I, II,
III -Fases(PH)II, III
Obturador Luz TRANSMITIDA
Micro y macro
Polarizador DIC (aplicar para ver en DIC)
7
Fluorescencia Abre o corta la fluorescencia
Luz Transmitida pasa a modo de luz transmitida
No activo
Botonera Filtros de fluorescencia Dapi/ verde
/rojo /triple
Movimiento filtros permite el movimiento de
los filtros hacia posiciones anterior y/o
posterior
Orbit encender para usar el control motorizado
de los filtros de fluorescencia
No activo
Permite pasar a modo control manual en que los
filtros se cambian moviendo la rueda de filtros
( situada sobre el revólver de objetivos)
NOTA Zeiss15 incluye filtros de fluorescencia
que se pueden usar de 2 modos 1-Modo
manual 2-Modo automatizado 1-Para usar los
filtros manualmente se debe colocar en la rueda
de filtro del microscopio el filtro deseado de
forma manual 2- Para usar el sistema
automatizado de filtros , se debe colocar la
rueda de filtros en la posición
arcoiris/automatizado , los filtros se
introduciran de forma automatica usando los
botones del Orbit
8
