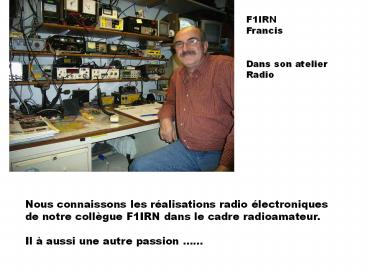

F1IRN Francis Dans son atelier Radio
Nous connaissons les réalisations radio
électroniques de notre collègue F1IRN dans le
cadre radioamateur. Il à aussi une autre passion

2
LES MOTEURS
LES MOTEURS
LES MOTEURS
Tous les moteurs présentés ont été construits par
Francis
Moteur STIRLING ( moteur a air chaud )
3
Moteur à air chaud ( moteur à flux laminaire )
4
Au premier plan Moteur STIRLING à double piston (
moteur a combustion externe )
5
LES MOTEURS AVALEURS DE FLAMME
Tout est de fabrication maison support inclus !!
6
LE THY 309
Noter la finesse des détails de fabrication Le
robinet, le sceau , le système de levage du
réservoir
7
Toujours un avaleur de flamme millésime 2009 !!
8
Les moteurs avaleurs de flamme Sont ainsi
nommés car il s'agit de moteurs à combustion
externe ou la flamme est aspirée à lintérieur du
cylindre. Le refroidissement des gaz de
combustion et le vide ainsi créé font fonctionner
ce type de moteur.
9
Les moteurs avaleurs de flamme Avalement pas
mal dalcool À brûler bien sur
10
F8AHT Bernard en reste muet dadmiration !!
11
LES MOTEURS A ESSENCE
Moteur à quatre temps On change de carburant
12
Espérons que la bête va vouloir rugir se
dit Francis !! ( cest toujours comme
ça pour la démo )
13
Moteur a essence et pompe a eau On monte en
puissance !!
14
QUELLE EST CETTE NOUVELLE PASSION ??
15
Des robinets miniatures ??
16
Un niveau de remplissage Un robinet darrêt
17
Des manettes de réglage ..
18
Soupape et embiellages
19
Une chaudière Vous chauffez!!!
20
Vous avez deviné avec le plan cest plus facile
!!
21
LE CHEVAL DE FER
22
On vient de tous cotés pour être photographié à
coté de la bête !! ( la loco. bien sur !! )
F1IRN
F1JBX
23
F8AHT
24
La machine réelle est une 020 DECAUVILLE pour
voie de 60 cm qui date de 1918 La maquette est à
l'échelle 1/4.75 ,elle est prévue pour
fonctionner à la vapeur vive.
25
Le poste de pilotage !!
26
Elle à tout dune grande !!
27
Bravo Francis F1IRN et bon courage
!! Réalisation Robert F1JBX 04-2010
