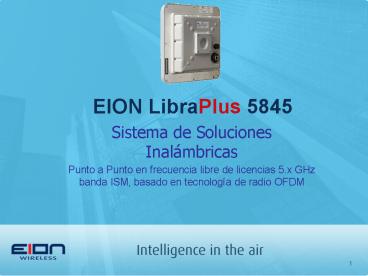

EION LibraPlus 5845

1
EION LibraPlus 5845

• Sistema de Soluciones Inalámbricas
• Punto a Punto en frecuencia libre de licencias
  5.x GHz banda ISM, basado en tecnología de radio
  OFDM

2
Gerenciamiento de Red

• Con Grafica de Interfase muy completa tipo
  Carrier.
• Visibilidad de los dispositivos y del estatus de
  la Red
• Diagnostico y mantenimiento comprehensivo

Network-wide visibility and management
Constellation NMS
3
LibraPlus Series

• Rapid Deployment RD
• Punto a Punto (PTP)
• Antena Integrada de 23 dBi
• Extended Range ER
• Punto a Punto (PTP)
• Con conector para Antena Externa

Conector para Antena Externa
Antena Integrada de 23 dBi
4
Especificaciones

• Método de Modulación Dinámico OFDM, QPSK, or
  BPSK
• Selección de Canales Dinámico o manual (DFS)
• Capacidad inalámbrica Hasta 45 Mbps efectivos
  (Canal de 40 MHz)
• Rango de Frecuencia RF 5.15 5.85 GHz
• Físico Diseño a prueba de intemperies con o
  sin antena integrada
• Peso 2.3 Kg. (con antena integrada) / 2.0 Kg.
  (sin antena)
• Antena Integrada 23 dBi, No Integrada 16 -
  37.5 dBi
• Potencia de Salida Dinámico o manual (ATPC)18
  dBm, 26 dBm, 28 dBm (diferentes modelos)
• Sensibilidad de Recepción -70 dBm 64QAM a -90
  dBm BPSK (26 y 29 dBm)

5
LibraPlus Punto a Punto
Alcance de 10 km con antena integrada Hasta 50 km
con antena externa de alta ganancia
PoE RJ45
Ethernet
Ethernet
6
LibraPlus RD ER

• Unidad a prueba de intemperies totalmente
  integrada
• Con antena integrada de 23 dBi para el modelo RD
• Con conector para antena externa en el modelo ER
• Interfase con Auto-sensor 10/100 BaseT
• TDD con Latencia Baja (3 ms Ethernet a Ethernet)

7
LibraPlus
Antena Sectorial
Unidad Base - Access Point - AP
CPE con antena integrada tipo Panel
Cable CAT-5 para exteriores
Power Inserter
Power Inserter
PC
Hub
PC
8
Access Point (AP) Equipment

• W-OFDM (Orthogonal Frequency Division
  Multiplexing) divide una sola señal de gran
  capacidad en señales múltiples
• Cada señal es transmitida en diferentes
  frecuencias simultáneamente
• Ancho de Banda configurable permite una
  co-ubicación eficiente
• Soporta mas de 1000 suscriptores en células de
  alta densidad.
• El protocolo OFDM permite hasta 2 km de la base
  para clientes sin línea de vista NLOS
• La estación Base AP permite una amplia
  selección de antenas sectoriales
• Auto sensor de Interface 10/100BaseT 802.3
  Ethernet LAN
• Potencia de Salida Tx 18, 26 or 28 dBm
• 5.x GHz, TDD
• Ancho de Banda Normal 20 MHz, o Turbo 40 MHz
• Telnet y Consola Local, SNMP, MIB estándar y
  propietario
• Atributos de Red Bridging Transparente, 802.1Q,
  TOS/DSCP y filtrado de direcciones L2/L3,
  clasificación y prioridad de trafico.

9
Customer Premise Equipment (CPE)

• W-OFDM (Orthogonal Frequency Division
  Multiplexing) divide una sola señal de gran
  capacidad en señales múltiples
• Unidad para exteriores a prueba de intemperies
  (incluye la bota a prueba de intemperies del
  cable CAT5)
• Uso muy eficiente del ancho de banda
• Insensible al ruido, interferencia, o señales
  reflectivas
• Calculo de Channel, prefijos cíclicos y
  procedimientos FEC producen el OFDM NLOS mas
  robusto en el mercado
• Los productos OFDM han sido diseñados para
  procesar señales afectadas por multi-path
• TX Output Power 18, 26, or 28 dBm
• MIBs, SNMP, estándar y propietarios
• QoS permite un servicio triple al cliente
