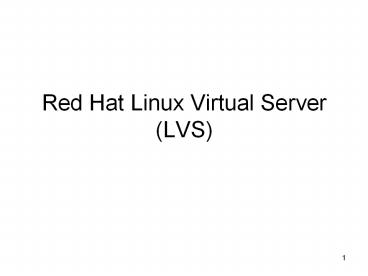

Red Hat Linux Virtual Server (LVS)

1
Red Hat Linux Virtual Server (LVS)
2
1 - Visão Geral do Linux Virtual Server

• Configuração básica do LVS
• Uma configuração em três camadas
• Visão geral do escalonador do LVS
• Métodos de Roteamento
• NAT (Network Address Translator)
• Direct Routing (DR)
• Persistência e Firewall Marks
• LVS Diagrama de Blocos

3
Uma configuração básica do LVS
4
Visão Geral do Linux Virtual Server (LVS)

• LVS é um conjunto integrado de componentes de
  software para balancear a carga de pacotes IP
  através de um conjunto de servidores reais.
• O LVS roda em um par de computadores configurados
  igualmente um que representa o roteador LVS
  ativo (active LVS router) e um que é o backup LVS
  router.

5
Linux Virtual Server (LVS)

• LVS desempenha balanceamento de carga através
  técnicas de roteamento especializadas que
  disparam o tráfego a um conjunto de servidores

6
Algoritmos de Escalonamento

• Round-Robin Scheduling
• Weighted Round-Robin Scheduling
• Least-Connection
• Weighted Least-Connection (default)
• Locality-Based Least-Connection Scheduling
• Locality-Based Least-Connection Scheduling with
  Replication Scheduling
• Destination Hash Scheduling
• Source Hash Scheduling

7
Topologias

• NAT LVS Network
• Vantagens
• desvantagens
• LVS via Direct Routing
• Vantagens
• mais rápido
• Desvantages
• Problema com o ARP (usar o arptables_jf ou
  iptables ...)

8
Persistence e Firewall Marks

• Em certas situações, é desejável que o cliente
  reconecte repetidamente ao mesmo servidor real.
  Exemplos de tais situações incluem formulários
  web de várias páginas, cookies, conexões SSL e
  FTP
• Nesses casos, o cliente não funcionará
  apropriadamente a menos que a transação seja
  manuseada pelo mesmo servidor a fim de manter o
  contexto.
• LVS provê duas features diferentes para manusear
  isso persistência e firewall marks

9
Persistence

• A persistência age como um temporizador, quando
  habilitada.
• Quando um cliente conecta-se a um serviço, o LVS
  lembra-se a última conexão por um tempo
  especificado.
• Se o mesmo cliente usando o mesmo endereço IP
  conectar-se novamente dentro do período
  especificado, ele é enviado ao mesmo servidor
  conectado previamente - sobrepondo o mecanismo de
  balanceamento de carga
• Quando a conexão ocorre fora do período de tempo
  especificado, ele é tratado de acordo com as
  regras de escalonamento que estiverem em vigor.
• Grouping connections destinadas a diferentes
  portas podem ser importante para protocolos que
  usam mais de uma porta de comunicação, como o
  protocolo FTP (usa as portas 20 e 21)

10
Firewall Marks

• Firewall Marks ? é uma maneira fácil e eficiente
  para agrupar portas usadas por um protocolo ou
  grupo de protocolos relacionados
• Por exemplo, se um LVS é distribuído para
  executar uma aplicação de e-commerce, firewall
  marks pode ser usado para empacotar as conexões
  usando as portas 80 (HTTP) e 443 (HTTPS)
• Atribuindo o mesmo firewall mark ao servidor
  virtual para cada protocolo, a informação de
  estado para a transação pode ser preservada
  porque o roteador LVS encaminha todas as
  requisições ao mesmo servidor real depois que a
  conexão é aberta
• Pela sua eficiencia e facilidade de uso, os
  administrador do LVS devem usar Firewall Marks ao
  invés de Persistence sempre que possivel para
  agrupar as conexões. Contudo, os administradores
  devem ainda adicionar persistencia aos servidores
  virtuais em conjunto com firewall marks para
  garantir que os clientes são reconectados ao
  mesmo servidor por um tempo adequado de tempo

11
Componentes do LVS

• O LVS usa uma coleção de programas para monitorar
  os membros e serviços de um cluster
• pulse ? é um deamon que executa tanto no nó
  principal quanto no nó backup. É responsável pelo
  controle dos outros deamons e manipula o failover
  entre as caixas de roteamento do IPVS
• lvs ? é um deamon que roda no nó ativo ele
  gerencia a tabela de roteamento do IPVS através
  da ferramenta ipvsadm
• ipvsadm ? IP Virtual Server Administrator
• nanny ? esse processo verifica o estado de um
  serviço configurado em um servidor real e diz ao
  deamon lvs se o serviço estiver com problemas.
• /etc/sysconfig/ha/lvs.cf ? é o arquivo de
  configuração do LVS
• Piranha Configuration Tool (piranha-gui)
• send_arp

12
Componentes do LVS
13
2 Configuração inicial do LVS

• Configurando os serviços nos roteadores LVS
• Configurando a password para o Piranha
• Iniciando o Piranha
• Limitando o acesso ao Piranha
• Ligando o encaminhamento de pacotes
• Configurando os Serviços nos servidores reais

14
Configuração de Serviços

• Há três serviços que precisam ser habilitados
  durante o boot
• O serviço piranha-gui (apenas no nó primário)
• O serviço pulse
• O serviço sshd (normalmente já está instalado)

15
Configurando os serviços para iniciarem durante o
boot

• /sbin/chkconfig --level 35 daemon on
• Onde daemon deve ser substituido por cada um dos
  serviços (pulse, piranha-gui)
• /sbin/chkconfig --level 35 pulse on
• /sbin/chkconfig --level 35 piranha-gui on
• Use o comando
• /sbin/chkconfig --list
• Para obter uma lista de todos os serviços
  disponíveis

16
Piranha

• Antes de usarmos o Piranha, é necessário definir
  um password.
• Para isso, uso o comando
• /usr/sbin/piranha-passwd

17
Piranha - Inicialização

• Inicie ou reinicie o serviço piranha-gui
  localizado em /etc/rc.d/init.d/piranha-gui
• Use o comando
• /sbin/service piranha-gui startrestart
• Para inicializar o serviço.
• Para acessar o software, abra o browser em
  http//localhost3636

18
Habilitando o encaminhamento de pacotes

• Faça
• /sbin/sysctl net.ipv4.ip_forward1
• Verifique
• /sbin/sysctl net.ipv4.ip_forward
• 1

19
3 Setting Up LVS

• A rede NAT LVS
• LVS via Direct Routing
• Colocando as configurações juntas
• Serviços multiportas e LVS
• Configurando o FTP
• Armazenando as configurações do Network Packet
  Filter

20
Configurando o LVS

• O LVS consiste de dois grupos fundamentais
• Grupo de roteadores LVS
• Active LVS
• Backup LVS (modo Hot standby)
• Grupo de servidores reais
• Servidor real 1
• ...
• Servidor real n
• Obs para prevenir um ponto único de falha, cada
  grupo deve conter pelo menos dois membros no
  sistema

21
The NAT LVS Network

• Layout da Rede (Network layout)
• Hardware
• Software

22
LVS via Direct Routing (DR)

• Layout da Rede (Network Layout)
• Hardware
• Software

23
Serviços que usam múltiplas portas e o LVS
24
Configurando o FTP

• Como o FTP trabalha
• Como isso afeta o roteamento do LVS
• Criando Network Packet Filter Rules
• Regras para Active Connections
• Regras para Passive Connections

25
Como o FTP trabalha

• Porta de Controle do FTP 21
• Dois tipos de conexão de dados
• Active Connection
• Passive Connection
• O cliente determina o tipo da conexão e não o
  servidor.

26
Gravando a configuração do Network Packet Filter

• /sbin/service iptables save
• Este comando armazena a configuração em
  /etc/sysconfig/iptables
• de forma que que esta configuração seja
  restabelecida em tempo de boot
• /sbin/sevice iptables start stop

27
4 Configurando os roteadores LVS o Piranha

• Softwares necessários
• Logando na Piranha
• Controlando/Monitorando
• Settings globais
• Servidores Virtuais
• Sincronizando os arquivos de configuração
• Iniciando o LVS

28
Softwares Necessários

• O software piranha-gui deve estar rodando no
  roteador LVS primário
• Verifique através do comando
• service piranha-gui status

29
Logando na Ferramenta de Configuração Piranha

• http//localhost3636
• Username piranha
• Password piranha

30
Control/Monitoring

• O painel Control/Monitoring apresenta um status
  limitado da execução do LVS
• Ele exibe
• Status do daemon pulse
• A tabela de roteamento do LVS
• Processos nanny espalhados pelo LVS (LVS-spanned
  nanny processes)

31
Controle de Monitoramento
32
Painel Control/Monitoring

• Auto update
• Update information now
• Change Password

33
Global Settings
34
Parâmetros Globais

• O painel GLOBAL SETTINGS é onde você define os
  detalhes de rede para as interfaces pública e
  privada do roteador do LVS

35
Parâmetros Globais

• Primary server public IP endereço IP real do nó
  LVS primário
• Primary server private IP
• Use network type selecione entre NAT e Direct
  Routing (DR)

36
Configuração NAT

• NAT Router IP
• NAT Router Netmask
• NAT Router device

37
Redundância

• O painel REDUNDANCY permite que configuremos o
  endereço IP do nó backup do roteador LVS

38
Redundância
39
Redundância

• Redundant server public IP entre o endereço IP
  real e público para o nó backup do roteador LVS
• Redundant server private IP
• Heartbeat interval (seconds) estabelece o número
  de segundos entre os heartbeats - é o intervalo
  que o nó backup irá verificar o status funcional
  do nó primário do LVS
• Assume dead after (seconds) se o nó LVS
  primário não responder após esse número de
  segundos, então o nó do roteador LVS backup irá
  iniciar o processo de failover
• Heartbeat runs on port estabelece a porta pela
  qual o heartbeat comunica-se com o nó LVS primário

40
Servidores Virtuais

• O painel VIRTUAL SERVERS exibe informações sobre
  cada servidor virtual definido
• Cada entrada na tabela exibe o status do servidor
  virtual, seu nome, o IP atribuído ao servidor, a
  máscara do IP virtual, o nº da porta através da
  qual o serviço se comunica, o protocolo usado, e
  a interface do dispositivo virtual

41
Virtual Servers
42
Virtual Servers

• Cada servidor exibido no painel VIRTUAL SERVERS
  pode ser configurado em telas ou subseções
  subsequentes

43
Sub-Sessões de Virtual Servers

• VIRTUAL SERVER
• REAL SERVER
• MONITORING SCRIPTS

44
VIRTUAL SERVER

• É um servidor altamente escalável e disponível
  construído em um cluster (agrupamento) de
  servidores reais
• A arquitetura do Server Cluster (agrupamento de
  servidores) é completamente transparente aos
  usuários finais, e os usuários interagem com o
  sistema de cluster como se ele fosse somente um
  único servidor virtual de alta performance

45
Linux Virtual Server
46
Virtual Server
47
Virtual Server

• Name entre com um nome descritivo para
  identificar o servidor virtual
• Application Port entre o número atraves da qual
  o servidor de aplicação irá ouvir
• Protocol selecione um dos protocolos TCP ou UDP
• Virtual IP Address enter com o endereço VIP
  nesse campo
• Virtual IP Network Mask estabelece a máscara de
  rede para o servidor virtual
• Firewall Mark
• Device
• Re-entry Time
• Service Timeout
• Quiesce server
• Load monitoring tool
• Scheduling (Escalonamento) seleciona o tipo de
  algoritmo de escalonamento
• Persistence
• Persistence Network Mask

48
REAL SERVER

• É o servidor que fica na retaguarda e executa os
  serviços reais de redes, tais como Web, FTP,
  DNS, streaming, LDAP, VOIP

49
REAL SERVER
50
Configuração de Servidores Reais

• Clique no botão Add para adicionar um novo
  servidor real
• Clique no botão Delete para remover um servidor
  real
• Selecione o radio button e pressione o botão Edit
  para alterar as informações sobre um servidor
  real
• Clique no botão (De)activate para
  ativar/desativar um servidor real

51
Real Server
52
Painel de configuração do servidor real

• Name (Nome) um nome descritivo para o servidor
  real (o nome não é o hostname da máquina,
  portanto faça-o descritível e de facilmente
  identificável)
• Address (Endereço IP) o endereço IP real do
  servidor
• Weight (peso) um número inteiro que indica a
  capacidade relativa desse host com relação aos
  outros hosts do pool

53
MONITORING SCRIPTS

• São os scripts de monitoramento dos serviços
  oferecidos pelo servidor

54
Script de Monitoramento
55
The edit monitoring scripts

• Sending Program
• Send
• Expect

56
Sincronizando os arquivos de configuração

• Copiar a configuração do roteador ativo para o
  roteador backup
• Execute os comandos abaixo a partir do servidor
  primário
• export BACKUPltIP do roteador backupgt
• scp /etc/sysconfig/ha/lvs.cf BACKUP
  /etc/sysconfig/ha/lvs.cf

57
Iniciando o LVS

• Abra duas janelas de terminal como root
• Em um terminal monitore as mensagens do log do
  kernel usando o comando
• tail -f /var/log/messages
• No outro terminal, inicie o LVS
• /sbin/service pulse start

58
Iniciando o LVS (2)

• Monitore a janela de logs
• Quando a mensagem gratuitous lvs arps finished
  aparecer significa que o daemon pulse iniciou sem
  problemas

59
Iniciando o LVS - roteador backup

• Repita as mesma instruções executadas para
  iniciar o LVS no roteador primário.

60
Apêndice A Usando o LVS com o Red Hat Cluster
61
Apêndice A Usando LVS com o Red Hat Cluster

• Roteadores LVS podem ser usados juntamente com o
  Red Hat Cluster para prover um site de e-commerce
  de alta disponibilidade que provê balanceamento
  de carga, integridade de dados e disponibilidade
  da aplicação

62
Configurações

• Uma configuração three-tier (3-camadas) é
  requerida a fim de prover conteúdo dinâmico
• Uma configuração two-tier (2-camadas) é
  apropriado se o servidor web prover somente
  conteúdo estático

63
Camadas

• Cada camada prove as seguintes funções
• Primeira camada roteadores LVS fazendo o
  balanceamento de carga requisições web
  distribuídas
• Segunda camada um conjunto de servidores Web
  para servir as requisições
• Terceira camada um Cluster Red Hat para prover
  dados aos servidores Web

64
Backup
65
Papéis desempenhados pela LVS ativo e backup

• Papéis do LVS ativo
• Balancear a carga entre os servidores reais
• Verificar a integridade de serviços da cada
  servidor real
• Papéis do LVS backup
• Monitora o LVS ativo e toma o seu lugar no caso
  dele falhar

66
Piranha

• É uma ferramenta de configuração gráfica (GUI)
  usada para estabelecer, monitorar e administrar
  um cluster LVS (Linux Virtual Server)
