Cap

1

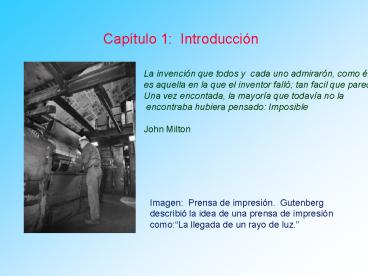

Capítulo 1 Introducción
La invención que todos y cada uno admirarón,
como él es aquella en la que el inventor falló
tan facil que parecía, Una vez encontada, la
mayoría que todavía no la encontraba hubiera
pensado Imposible John Milton
Imagen Prensa de impresión. Gutenberg
describió la idea de una prensa de impresión
comoLa llegada de un rayo de luz.
2
Capítulo 1 Introducción
CALCULO DE MAQUINAS
Estudio de los procesos de toma de decisiones,
con los cuales los Ingenieros Mecánicos formulan
planes, para la realización física de máquinas,
dispositivos y sistemas.
3
DISEÑO
formular un plan para satisfacer una demanda
humana.
4
Diseño en Ingeniería Mecánica.
Formular un plan funcional para desarrollar o
modificar una máquina o elemento mecánico con el
fin de satisfacer una necesidad o demanda.
Requiere

• Conocimientos Científicos.
• Métodos Técnicos.
• Buen Criterio.
• Cierto Grado de Ingenio.

5
Enfoques del desarrollo de un productoFases
del Diseño

• (a) Enfoque de ingeniería de producto (del libro
  Kalpakjian 1997).
• (b) Enfoque de ingeniería concurrente (adaptado
  del libro Pugh 1996).

Text Reference Figure 1.1, page 5
6
Diseño para Manufactura
Efecto de las consideraciones de manufactura y
ensamble en el diseño de una motosierra. (a)
Diseño original con 41 partes y 6.37 minutos de
tiempo de ensamblaje. (b) Diseño modificado, con
29 partes y 2.58 minutos de tiempo de ensamblaje.
From Boothroyd (1992).
Text Reference Figure 1.2, page 14
7
CONSIDERACIONES DE DISEÑO
En cada caso, hay que determinar que factores o
consideraciones de diseño, son relevantes y en
con que grado.

• Resistencia, rigidez, peso/volumen, espacio.
• Desgaste, lubricación, corrosión.
• Propiedades térmicas, acabados.
• Coste, mantenimiento, duración, fiabilidad.
• Seguridad, reciclaje, estética.
• Medio ambiente, reciclaje, procesos.

SEGURIDAD

• Revisar ciclo de vida, localizando riesgos
  potenciales.
• Elementos redundantes - Diseño integral(sin
  añadidos)
• Especificaciones legales.

8
Aproximación al factor de seguridad, según Puglsey
Factor de seguridad caracteristicas D and E
Factor de seguridad caracteristicas A, B, y C
Cálculo nsns,xns,y ns Factor de
seguridad ns,x se obtiene de la Tabla 1.1 ns,y de
la Tabla 1.2
avgmuy bueno, gbueno, fregular y
ppobre Acalidad de los materiales, mano de
obra, mantenimiento e inspección Bcontrol sobre
la carga aplicada en la zona Cprecisión del
análisis de esfuerzos, de la información
experimental o experiencia con elementos
similares
9
SI, Unidades y Prefijos
SI unidades y prefijos
10
CODIGOS - NORMAS DE INDUSTRIA

• ANSI - American National Standards Institute.
• ASME - American Society of Mechanical Engineers.
• ASTM - American Society for Testing and
  Materials.
• AGMA - American Gear Manufacturers Association.
• AISI - American Institute of Steel Construction.
• ISO - International Standards Organization.
• NFPA - National Fire Protection Association.
• UNE - Una Norma Española

11
Conversión Factores y Definiciones
Factores de conversión y definiciones.
Text Reference Table 1.4, page 20
12
Silla de ruedas, ejemplo de diseño como una tarea
multidisciplinar.
