Projet TRAAM (P-PAD) Acad

1

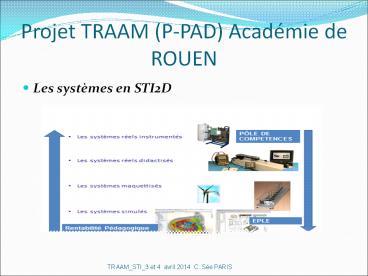

Projet TRAAM (P-PAD) Académie de ROUEN

• Les systèmes en STI2D

2
Pôle - Pédagogique A Distance Académie de ROUEN

• Systèmes réels à distance

3
Projet P-PAD Académie de ROUEN

• Le projet P-PAD (Pôle Pédagogique A Distance) a
  pour objectif dexpérimenter un dispositif de
  mesures et de contrôle sur un objet technique à
  distance.
• Basé sur des systèmes techniques réels, P-PAD est
  un concept pédagogique innovant.

4
Projet P-PAD Académie de ROUEN
5
Projet P-PAD Académie de ROUEN

• Actuellement, lacadémie de Rouen développe
  2 démonstrateurs expérimentaux dans le
  domaine de lefficacité énergétique
• Eolien  WASAW  (Web Acces Sun And Wind)
• Eclairage  SERPEND  (Système Énergétique Réel
  Piloté En Numérique et à Distance)

6
Projet P-PAD Académie de ROUEN  WASAW
7
Projet P-PAD Académie de ROUEN  SERPEND
8
Projet  SERPEND Rampe déclairage
communicante
9
Projet  SERPEND Rampe déclairage
communicante

• Objectifs du projet
• Rendre communicante sur le réseau Ethernet une
  rampe déclairage de scène.
• Commander à distance des projecteurs motorisés ou
  non via le réseau informatique à laide dun
  logiciel dédié aux scénarii.
• Effectuer le contrôle visuel de la scène par
  caméra IP.
• Effectuer des mesures de puissance, dénergie sur
  un réseau électrique 50Hz appelant des courants
  déformés (gradateurs sur projecteurs halogènes et
  à Led)

10
Projet  SERPEND Rampe déclairage
communicante

• Objectifs du projet
• Mettre en évidence et quantifier le concept
   defficacité énergétique  du dispositif.
• Effectuer des mesures à partir de capteurs de
  colorimétrie, éclairement, température , etc)
• Interfacer le dispositif par une IHM sous
  environnement LABVIEW.
• Transmettre les données acquises à un ordinateur
  distant (serveur Web)

11
Projet  SERPEND Rampe déclairage
communicante
12
Le projet  WASAW , Web Access Sun And Wind, a
pour objectif de mettre en œuvre, dans lAcadémie
de Rouen, un Pôle Pédagogique A Distance (P PAD),
dédié aux énergies renouvelables.
 WASAW
13
WASAW LEXISTANT

• Eolienne 10kW raccordée réseau ERDF
• Eolienne de 1,5kW site isolé
• Installation solaire PV 1.8 kWc

14
WASAW les thèmes abordés

• Solaire Photovoltaïque
• Conception dun suiveur solaire pour évaluer et
  comparer les performances dun suiveur à un
  module fixe,
• Eolien 10kW
• Instrumentation de linstallation afin de
  récupérer des données de vent et électriques pour
  valider les performances,
• Eolien 1,5kW
• Instrumentation et commande du système pour
  analyser les problématiques énergétiques sur un
  site isolé.

non développé en 2013-2014
15
WASAW SOLAIRE PV

• Solaire PV
• Conception dun suiveur solaire pour évaluer et
  comparer les performances dun suiveur autonome
  avec un module fixe.

Labview Compact DAQ
Instrumentation - Températures - Irradiance -
Courant - Tension - Azimuth - Inclinaison
16
WASAW EOLIEN 10kW

• Eolien 10kW
• Mise en place de linstrumentation nécessaire à
  la validation des performances de
  laérogénérateur et de son convertisseur
  dinjection réseau.

Instrumentation Vent Vitesse et
direction Courants Tensions
Labview CompactDAQ
17
SERPEND et WASAW une mise en réseau
détablissements pour une complémentarité des
compétences

• LES ACTEURS
• Stagiaire 5ème année ingénieur  ESIGELEC
• Étudiants de 1ère année et 2ème année des BTS
  IRIS Électrotechnique Systèmes Électroniques
  des lycées M. SEMBAT de Sotteville lès Rouen et
  R. QUENEAU à Yvetôt,
• Groupe délèves de Terminale STI2D et de BAC PRO
  Chaudronnerie Industrielle du Lycée G. de
  MAUPASSANT à Fécamp.

18
Projet P-PAD Académie de ROUEN

• Merci de votre attention
