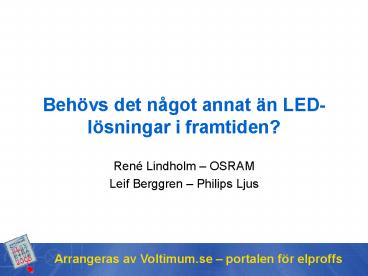

Behövs det något annat än LED-lösningar i
framtiden?

• René Lindholm OSRAM
• Leif Berggren Philips Ljus

2
Program

• LED idag
• LED imorgon
• Exempel på några nya energieffektiva ljuskällor
• Styrning
• Hur går det med utfasningen av glödlampor

3
Rubrik
4

• LED idag

5
Skyltbelysning
6
6
SkyltbelysningPhilips Affinium LED string system

• Enkel installation
• med
• garanterateffektfullt resultat
• och energibesparing

7
Enkel och snabb installation
8
Skyltbelysning bokstäver

• Fördelar
• Mycket platta homogena bokstäver
• Stor flexibilitet för att följa alla tecken
• Inget glas som kan spricka
• Lång livslängd -gt lägre underhållskostnad
• Brillianta färger

9
Moduler Transformator Monteringsfästen
10
Corona effekt

• Fördelar
• Sofistikerad framtoning
• Mycket flexibel för alla tecken
• Inget glas som kan spricka
• Lång livslängd -gt lägre kostnad

11
Kylmöbler i butiker
12
Kylmöbler i butik (Total Cost of Ownership)

• 70 minskad energiförbrukning
• Idag 6 x 58W / 5 dörrar 70W per dörr
• Philips Affinium LED module 20W per dörr med
  lika ljus
• Minskad värmeavgivning
• 150 (varierar från 50 - 400)
• Minskat underhåll
• Lysrör har begränsad livslängd
• Byteskostnaden är relativt hög och trasiga lysrör
  måste bytas omgående
• Philips Affinium freezer modules håller gt 6 år
  (24/7) med bibehållet ljus

13
Affinium LED freezer lightinga total system
moduler för mitt och sidomontering
driftdon
beslag
14
Architectural Lighting
15
Professional Mood
16
Orientation
17
LINEARlight-DRAGON
Komplett högeffekts LED modul med integrerad
kylyta och med optik

• Aluminiumprofil som kylyta Ger en beräknad
  livslängd av 25,000 timmar
• Integrerad 30 optik
• Ljusfärgerna 6500 K, 5400 K, 4700 K, 3300 K,
  2700 K

18
Belysning

• Spot LED för accentbelys- ning ø 31mm
• 3 x 3W LUXEON K2 i varje del
• Varmvitt ljus
• Motsvarar 20W kalljus.
• Utanpåliggande eller in- fällt montage i
  tak, för montage på skena och för
  väggmontage.

19
Spot Lighting
20
Gemensamma nämnare

• Gemensamt för dagens applikationer med LED
• Ganska låga effekter
• Gynnsamma driftförhållanden med avseende på
  kylning
• Stora besparingar både av energi och underhåll

21

• LED imorgon

22
Fortimo - DLM

• LED-modul som ersättare för kompaktlysrör i
  down-lights
• 1100 lm (och 2000 lm)
• 3000 K och 4000 K
• Livslängd 35 000 timmar med lt 30 ljusnedgång
• 17 W / 62 lm/W
• 55 lm/W i armatur jämfört med 30-40 lm/W för CFL

23
Lysrörsalternativ

• Idag kräver LED-lösningar ungefär dubbla effekten
  jämfört med T5-lösningar
• Om 2-3 år har LED-utvecklingen kommit ifatt och
  förbi T5 energieffektivitetsmässigt
• LED-armaturer finns på marknaden redan idag och
  kan erbjuda enkla lösningar för t.ex. variabel
  ljusfärg
• När LED tar över kommer armaturerna inte att se
  ut som idag.

24
Designfrihet med LED
25

• Exempel på några
• nya energieffektiva ljuskällor

26
MASTER PL-R Eco

• Det mest energieffektiva kompaktlysröret för
  downlights som någonsin funnits
• 50 energibesparing jämfört med PL-C och E/M-don
  och 25 jämfört med PL-C och HF-don
• EEL klass A
• Miljö Lägsta kvicksilverinnehåll och högsta
  ljusutbytet
• Ny lamphållare för enklare lampbyte

Save up to 50 on energy cost
27
Produktsortiment

• Lampor
• MASTER PL-R Eco 14W/830 840 (lumen som PL-C
  18W)
• MASTER PL-R Eco 17W/830 840 (lumen som PL-C
  26W)
• Driftdon
• Performer multi wattage
• HF-P 1/2 13-17 PL-C/T/R EII 220-240V 50/60Hz
• Regulator multi wattage
• HF-R TD 1/2 14-17 PL-R EII 220-240V

• Ra gt 80
• Livslängd (50) 13000 tim
• EEL class A

28
Enkelt lampbyte
29
(No Transcript)
30
(No Transcript)
31

• Styrning

32
Teknikutveckling
33
QUICKTRONIC DIMMABLE
Energiförbrukning i relation till ljusmängd
Ljusmängd
QUICKTRONIC DE LUXE DIMMABLE
System effekt
34
Touch DIM Kopplingsschema
Behövs fler styrningsknappar? parallellkoppla
enkelt vidare oändligt antal återfjädrande
strömställare (impulsbrytare)
35
Touch DIM SENSOR
Touch DIM sensor kopplingsschema
L1
N
PE
max.10m signal kabel avstånd
Max. 1st. Rörelse/ljussensor
36
Touch DIM Sladdlöst
Topics
Touch DIM RC väggsändare

• Sänder 30 m i normala byggnader
• enocean sändar teknik baserad på piezo kristal
  utan batterier helt underhållsfri!
• Unik kodning ? grannrummets sändare kommer inte
  att störa

Kanal1
Kanal2
37
Light Management Systems (LMS)

• Touch DIM radio kontrollerat

38
Trend mot mer intelligenta lösningar
39

• Hur det går med utfasningen
• av glödlampor

40
Senaste nytt från EU om lagstiftning

• I juni 2007 lämnade Europeiska ljuskälletillverkar
  na ELC ett förslag till kontrollerad
  utfasning av vissa glödlampor till EU
• I mars 2008 kom Kommissionen med ett eget mer
  långtgående förslag om energieffektivitetskrav
  för ljuskällor att föras in i EkoDesign-direktivet
  under 2008
• Consultation Forum i Bryssel den 28 mars med
  resultat att ELCs förslag, i princip,
  rekommenderas
• Säkrar tillgången på lågenergilampor
• Effektiva halogenlampor klarar kraven
• Regulatory Forum i Bryssel senare i år för att
  fastställa kraven

41
Complete Halogen ENERGY SAVER range
42
(No Transcript)
43
(No Transcript)
44
Energy Saver Main Voltage
ENERGY SAVER
20 Energy Saving

• HALOPIN ES40W ? 33W -20 Energy Savings
• 2. HPAR16 ES50W ? 40W -20 Energy Savings
• HALOLINE ES300W ? 230W -20 Energy
  Savings500W ? 400W -20 Energy Savings

45
HALOGEN Energy Saver
-30 Energy Saving
ENERGY SAVER
-20 Energy Saving

• 5. HALOGEN R80 ES60W ? 42W -30 Energy
  Savings
• 8. HALOLINE ES, 74,9mm150W ? 120W -20 Energy
  Savings
• 100W ? 80W -20 Energy Savings
• HALOPAR16 GU10 ES 35W ? 28W -20 Energy
  Savings

46
Halogen ENERGY SAVER and CFL a two way strategy
Halogen ENERGY SAVER 30 energy savings
brilliant light
HAL upsell
Halogen Standard
HALOGEN ENERGY SAVER E14/E27 30 energy savings
brilliant light
CFL 80 energy savings
Replacement
GLS
47
LED-alternativ

• 40 W gt 7 W
• 80 energibesparing
• Livslängd 45 000 timmar med lt 30 ljusnedgång
• Går att ljusreglera

48
Vad gör man i andra länder?

• Alla EUs medlemsländer måste följa EUs lagar
  men
• Frivillig överenskommelse i UK inom handeln att
  sluta sälja glödlampor
• Straffskatter på glödlampor i Portugal
• Schweiz förbjuder lampor med EEL klass FG
• Frankrike diskuterar skatteväxling till förmån
  för CFL-I

49

• Sammanfattning

50
Sammanfattning

• LEDs är redan idag ett energieffektivt
  alternativ till kompaktlysrör i downlights
• Inom 1-2 år kommer LEDs även kunna ersätta
  urladd-ningslampor i downlights
• Inom 2-3 år kommer vi att ha energieffektiva
  LED-alter-nativ till lysrör för allmänbelysning
• Som alternativ till glödlampor kommer
  lågenergilampor att vara alternativ nr.1 under de
  närmaste åren av ekonomiska skäl
• Det kommer att ta mycket lång tid innan vi ersatt
  dagens belysning med LEDs och vi kommer se en
  utveckling även av vanliga ljuskällor
