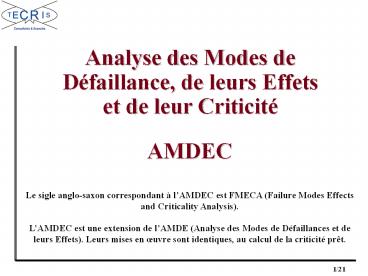

AMDEC

1
Analyse des Modes de Défaillance, de leurs Effets
et de leur Criticité
AMDEC
Le sigle anglo-saxon correspondant à lAMDEC est
FMECA (Failure Modes Effects and Criticality
Analysis). LAMDEC est une extension de lAMDE
(Analyse des Modes de Défaillances et de leurs
Effets). Leurs mises en œuvre sont identiques, au
calcul de la criticité prêt.
2
Présentation
3
But de lAMDE(C)

• Étudier et maîtriser les risques de défaillance
  d'un produit, d'un procédé de fabrication, dun
  moyen ou d'un service.
• LAMDE(C) permet donc
• Didentifier les faiblesses potentielles du
  système  modes vraisemblables de défaillance,
  causes possibles pour chaque mode, effets de
  chaque défaillance selon la phase de la mission
  ou du cycle de vie dans laquelle elle se produit.
• De définir et de mettre en place des actions
  préventives et/ou correctives tout au long du
  cycle de vie du produit, ainsi que la mise en
  place de procédures dexploitation, dutilisation
  et de maintenance.

4
Les différents types dAMDE(C)

• Les AMDEC fonctionnelles

PRODUIT
MOYEN DE PRODUCTION

• Les AMDEC matérielles

PROCEDE
5
Descriptif de lAMDE(C)

• Doit être démarrée au plus tôt pour être
  efficace, par exemple
• Pour une AMDE(C) produit, dès la conception pour
  loptimiser.
• Pour une AMDE(C) procédé, lorsque les choix de
  fabrication du produit sont faits et avant que
  les outillages et les machines soient commandés.
• Repose sur un travail de groupe et capitalise
  ainsi l'expérience de chacun.
• Nécessite la connaissance détaillée du
  fonctionnement du produit, moyen ou service.
• Est formalisée sous forme de tableaux disposés
  en colonnes. Sapplique facilement à des
  processus linéaires.
• Est un outil daide à la recherche de problèmes
  potentiels sur une action future.
• Est une façon de penser, une méthode de travail
  et non pas un formulaire à remplir.

6
Déroulement de lAMDE(C)

• Initialisation
• Analyse des défaillances
• Évaluation des défaillances Analyse de la
  criticité
• Proposition dactions en réduction de risques
• Suivi et contrôle des actions
• Exploitation de lAMDE(C)

7
Initialisation de lAMDE(C)

• Valider le besoin, délimiter létude et
  constituer un groupe de travail
  pluridisciplinaire localisé (avec plusieurs
  personnes, un animateur, en un lieu unique et
  pendant un temps donné) ou délocalisé (audit par
  animateur, synthèses, examen critique).
• Préparer un dossier détude et recenser la
  documentation existante.
• Définir le niveau de détail de lanalyse.
• Pour la réalisation dune AMDE(C)  produit ,
  réaliser une analyse fonctionnelle  elle permet
  de savoir pourquoi et comment fonctionne le
  système et lAMDE(C) va permettre de savoir
  pourquoi et comment le système tombe en panne.
• Définir le tableau danalyse et le valider.

8
Exemple de tableau danalyse
Analyse des défaillances

• Réalisation dun tableau dAMDEC pour chaque
  phase de vie
• du système.

IPR Indice de Priorisation du Risque Gravité
x Occurrence x Non détection. Cest lindice de
criticité.
9
Analyse des défaillances
Détermination des modes de défaillance et de
leurs causes
10
Analyse des défaillances
Passage dune AMDE(C) système à une AMDE(C) sous
système pour faciliter la recherche des causes
11
Analyse des défaillances
12
Calcul de la criticité IPR (Indice de
Priorisation du Risque)
Évaluation des défaillances Analyse de la
criticité

• IPR G x O x N
• (G Gravité, O probabilité d'occurrence, N
  non détection)

13
Calcul de la criticité IPR (Indice de
Priorisation du Risque)
Évaluation des défaillances Analyse de la
criticité

• Cotation de la criticité souvent effectuée en
  fonction des deux seuls critères de gravité et de
  probabilité doccurrence de la défaillance.
• Représentation de la criticité sous forme
  matricielle (Grille de criticité).

14
Proposition dactions en réduction de risques

• Mise en place dactions correctives.
• Diminution de la criticité des causes de
  défaillance
• Réduction de la probabilité doccurrence des
  modes de défaillances ou,
• réduction de la gravité des effets.
• Réactualisation de la cotation de la criticité à
  chaque mesure prise.

15
Les mesures correctives
Proposition dactions en réduction de risques
Préventive

• Optimisation des opérations de maintenance
  préventive
• Mise en oeuvre de nouvelles opérations

Corrective
Améliorative

• Diminution du MTTR
• Meilleure gestion des pièces de rechange
• Développement d'un système d'aide au diagnostic

• Augmentation de la SdF
• Augmentation du MTBF
• Amélioration de la sécurité des opérateurs

Optimiser et développerla maintenance
16
Suivi et contrôle des actions

• Formulation de recommandations qui font lobjet
  de plans dactions.
• Vérification de la bonne mise en œuvre de ces
  plans dactions.
• Analyse de limpact des modifications proposées
  (amélioration ou dégradation des performances
  SdF).

17
Exploitation de lAMDE(C)

• LAMDE(C) permet de générer une base
  dinformations de référence tout au long de la
  vie du produit.
• Lexploitation se traduit par une liste de
  synthèses
• Liste des effets de défaillances,
• Liste des articles critiques,
• Liste des symptômes observables,
• Liste des points de panne unique,
• Liste des défaillances non détectées,
• Liste des modes communs,

18
Limites de lAMDE(C)

• Nest pas une méthode de résolution de
  problèmes.
• Ne permet pas létude des combinaisons de
  défaillances (plutôt réservée aux Arbres de
  Défaillances, Graphe de Markov,).
• Ne peut pas garantir lexhaustivité de létude.
• Est une méthode fastidieuse pour létude des
  systèmes complexes.

19
Domaines dapplication

• Electricité, électronique,
• Mécanique,
• Nucléaire,
• Organisation,
• Informatique (méthode AEEL),
• etc,

dans tout type de service et de société.
20
Logiciels de traitement

• AMDAO
• AMDEC
• AMDECEDIT
• AMIDEC
• CARA
• FACET
• FAILMODE
• FIABEX
• FME-1.0
• FMEA plus

• FMEA-PC
• FMECA
• FMECA Processor
• GAMDEC
• HAZSEC
• LEDA
• MSI REALITY
• RELEXFMECA
• RELIASEP
• SOFIA

21
Bibliographie

• AMDEC Guide pratique  - Gérard LANDY -
  Collection AFNOR - 2002
• Sûreté de Fonctionnement des systèmes
  industriels - A.VILLEMEUR - Édition Eyrolles -
  1988
• Fiabilité des systèmes - A.PAGES M. GONTRAN -
  Édition Eyrolles - 1980

• Les normes
• Document américain   MIL-STD 1629A
  Procedures for Performing a Failure Mode and
  Effect Analysis
• Document européen  publication 812 de la CEI
  (techniques danalyse de la fiabilité des
  systèmes  procédure danalyse des modes de
  défaillance et de leurs effets (AMDE))
• Document de normalisation française
  X60-510 (techniques danalyse de la fiabilité des
  systèmes  procédure danalyse des modes de
  défaillance et de leurs effets (AMDE)),
  traduction du document européen précédemment cité
