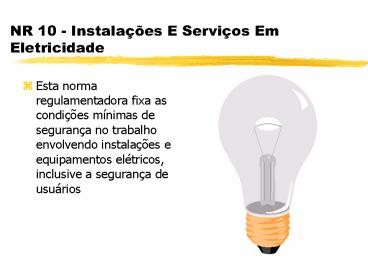

NR 10 - Instalações E Serviços Em Eletricidade

• Esta norma regulamentadora fixa as condições
  mínimas de segurança no trabalho envolvendo
  instalações e equipamentos elétricos, inclusive a
  segurança de usuários

2
Choque Elétrico

• Os efeitos do choque elétrico dependem da
  amperagem ou intensidade da corrente elétrica.

3
Efeitos do Choque Elétrico
4
Corrente, Tensão e Resistência Elétricas

• i V / R
• i Corrente Elétrica (A) ampères
• R Resistência Elétrica (?) ohms
• V Tensão (V) Volts

• Se a resistência elétrica de seu corpo é de
  100.000 ohms e você colocar o dedo em uma tomada
  de 120 Volts, a corrente que passará por seu
  corpo será 120/100.0000,0012 A ou 1,2 mA
  (miliampères)

5
Corrente, Tensão e Resistência Elétricas

• Mas se você jogou uma partida de futebol, está
  com o corpo molhado e descalço, a resistência de
  sua pele pode cair para 1000 ohmsi
  120/10000,12 ou 120 mA

6
(No Transcript)
7
Raios

• Choque elétrico também pode ser originado por
  descargas atmosféricas(raios).
• Para-raios são uma exigência de segurança.

8
Como evitar o choque elétrico?

• Adotar as melhores Normas Técnicas e Normas de
  Segurança disponíveis

9
A Boa Norma Americana
10
Tomadas de 3 pinos

• Esse padrão de tomadas evita que o interruptor
  corte o neutro em vez do condutor fase, além de
  incorporar um fio terra.

11
Trocando lâmpadas!

• Quando um interruptor corta o neutro, o
  equipamento elétrico para de funcionar, assim
  como a luz apaga.

• Mas a corrente elétrica permanece passando pelo
  condutor fase.
• Nesse caso, se você tocar no bocal da lâmpada, ao
  tentar troca-la, pode levar um choque!

12
Fogo ! ! !

• Curto-circuito interno no equipamento pode causar
  incêndio, se o interruptor cortar o neutro em vez
  de cortar a fase. O equipamento pode pegar fogo,
  mesmo desligado!

13
Importância do Fio Terra

• Alguns equipamentos elétricos brasileiros vem com
  um fio terra (verde), ligado ao gabinete
  (carcaça).

14
Um problema de aterramento

• Se a fase entra em curto com a carcaça, a
  corrente de 120 V irá para a terra, em um
  percurso cuja resistência é muito baixa, o que
  implica em alta amperagem, fazendo com que o
  disjuntor desarme.

15
Um problema de aterramento

• Mas se o fio terra não estiver conectado, ou
  estiver partido, toda a corrente de 120 Volts irá
  para a carcaça e o resultado......
• ..... é um possível choque elétrico!

16
Interruptores Diferenciais

• Por que pássaros podem pousar em fios
  energizados, sem serem eletrocutados?
• É porque seus pés estão no mesmo potencial, sem
  que nenhuma parte de seu corpo esteja em contato
  com a terra.

17
Interruptores diferencias

• Disjuntores comuns desarmam a 15 A e demoram um
  certo tempo para agir.
• Podem proteger o equipamento, mas são
  ineficientes na proteção contra choques elétricos

18
Interruptores Diferenciais

• Os disjuntores diferenciais residuais percebem
  pequenas fugas de corrente para a terra e
  interrompem o circuito, antes do choque elétrico
