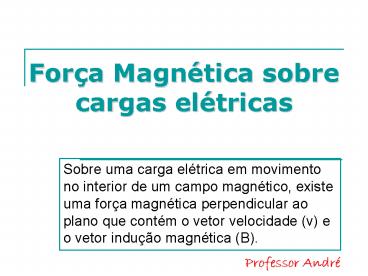

Força Magnética sobre cargas elétricas

• Sobre uma carga elétrica em movimento no interior
  de um campo magnético, existe uma força magnética
  perpendicular ao plano que contém o vetor
  velocidade (v) e o vetor indução magnética (B).

Professor André
2
Representação Vetorial

-
3
Regra da Mão Esquerda
Obs Quando qlt0, inverte-se o sentido da força
magnética.
4
Módulo da Força Magnética (Experiências)
5
Módulo da Força Magnética (Experiências)
6
Módulo da Força Magnética (Experiências)
e
?
7
Módulo da Força Magnética

• q é o módulo da carga elétrica
• v é o módulo da velocidade
• B é o módulo do vetor indução magnética
• ? é o ângulo formado entre a velocidade (v) e o
  vetor indução magnética (B)

8
Caso Particular
9
Força Magnética sobre fio condutores

• Sobre um fio condutor percorrido por corrente no
  interior de um campo magnético, existe uma força
  magnética perpendicular ao plano que contém o fio
  e o vetor indução magnética (B).

10
Origem da força

• Sobre cada elétron em movimento no fio haverá uma
  força magnética perpendicular ao fio cujo sentido
  é definido pela regra da mão direita, se
  pensarmos no sentido convencional da corrente
  perceberemos que o sentido da força será o mesmo.
  Uma vez que quando inverte o sinal da carga,
  inverte o sentido da força.

11
Regra da Mão Esquerda
12
Conclusão

• Dessa forma, o condutor estará sujeito à ação de
  uma força magnética F, que é a resultante de
  todas essas forças sobre cada partícula.

13
Módulo da Força Magnética
e
como
?
14
Módulo da Força Magnética

• B é o módulo do vetor indução magnética
• i é intensidade da corrente
• ? é o comprimento do fio
• ? é o ângulo formado entre o fio e o vetor
  indução magnética (B)

15
Força magnética entre fios

• Direção Perpendicular aos fios
• Sentido Atração (correntes de mesmo sentido)
• Repulsão (correntes de sentidos opostos)

16
Força magnética entre fios
