Ker

1

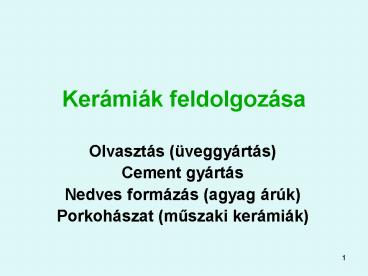

Kerámiák feldolgozása

• Olvasztás (üveggyártás)
• Cement gyártás
• Nedves formázás (agyag árúk)
• Porkohászat (muszaki kerámiák)

2
Kerámia anyagok csoportosítása (1)

• Alkotók szerint
• Oxidkerámiák (pl. Al2O3)
• Vegyületkerámiák (pl. karbid, borid, nitrid)
• Egyatomos kerámiák (pl. szén gyémánt)
• Gyártás szerint
• Olvasztás (üveggyártás)
• Hidrát kötés (cement)
• Nedves formázás (agyag árúk)
• Porkohászat (muszaki kerámiák)

3
Kerámia anyagok csoportosítása(2)

• Szerkezet szerint
• Amorf (pl. üveg)
• Kristályos (pl. bórnitrid)
• Vegyes
• Eredet szerint
• Természetes anyagok (pl. ko)
• Mesterséges kerámiák (pl. sziliciumkarbid)

4
Üveggyártás olvasztással

• Alapanyagok
• üvegképzok kvarchomok (SiO2)
• folyósítók nátrium oxid, kalcium oxid
• stabilizátorok alkáliföldfém karbonátok
• hulladék üveg
• Olvasztás kemencében 780800 Co-on
• Alakítás síküveg, öblösüveg, egyéb alak

5
Síküveg gyártás
Húzott üveg tükör, ablak, ipari üvegtáblák 310
mm vastagságig
Hengerelt síküveglehet nyers, mintás felületu,
nem átlátszó, csak áttetszo
6
Üvegpalack gyártás
7
Alakos üvegtermékek gyártásacsohúzás
8
Alakos üvegtermékek gyártásacentrifugál öntés
9
Alakos üvegtermékek gyártásaöntés és sajtolás
10
Különféle üvegtárgyak
11
Különféle üvegtárgyak
12
Hidrátkerámiák cementgyártás

• Nyersanyag mészko és agyag
• Elokészítés orlés, keverés
• Kiégetés 13001500 Co-on, forgó kemencében ? ez
  a klinkerképzodés
• Aprítás orlés porrá ? ez a cement
• Felhasználás a cement vízzel keverve megköt

13
Cementgyártás égeto kemence
14
A cement átalakulása betonná

• A cement és a homok (sóder) víz hatására stabil
  hidrátkristállyá alakul át
• A folyamat szobahomérsékleten megy végbe,
  végleges kikeményedés 28 nap után

15
Beton szerkezetek híd
16
Égetett kerámiák

• Nyersanyag agyag ? tégla, cserép,
  edényekkaolin ? porcelán
• Folyamatok
• agyag elokészítés, keverék képzés,
• formázás, szárítás,
• égetés, bevonás mázzal
• Dekoráció (dísztárgyak esetében)

17
Tégla és cserép gyártás

• Agyag elokészítés, homogenizálás
• Sajtolás megfelelo szelvény méretre, menet közben
  darabolás
• Szárítás meleg levegovel (a kémiailag nem kötött
  víz távozása)
• Égetés 9201000 Co-on (kerámia kötés létrejötte)

18
Burkolólapok gyártása

• Alapanyag agyag, dolomit- és mészko liszt, tört
  lapok
• Feldolgozás
• Keverés és orlés
• Présgépen formára sajtolás nedves állapotban
• Szárítás 2 nedvességtartalomra
• Égetés 10351060 Co-on
• Mázzal bevonás, égetés 930950 Co-on

19
Agyagkerámiák alkalmazása
20
Agyagkerámiák alkalmazása
21
Agyagkerámiák alkalmazása
22
Porcelán termékek
23
Muszaki kerámiák gyártása

• Alapanyagok
• Mukorund (Al2O3)
• Szilícium-karbid (SiC),
• Szilicium-nitrid (Si3N4)
• Bór-karbid (B4C)
• A gyártás folyamata
• Por elokészítés (orlés, keverés)
• Formázás, sajtolás
• Zsugorító izzítás (szinterelés)
• Végso megmunkálás

24
Sajtolás és szinterelés
25
Autóipari alkalmazásoksziliciumnitrid kerámia
alkatrészek
26
Autóipari alkalmazásokszelep muködtetés
27
Kerámia perselyek
28
Urrepülogép burkolat
29
Hoszigetelo kerámiák kozetgyapot (pl. Isolyth)

• Alapanyagbazalt, mészko, dolomit
• Feldolgozás
• Keverék megolvasztása (13501450 Co)
• Szálazás centrifugális fúvással (57 µm)
• Mugyanta és olaj-emulziós porlasztás (ez teszi
  alaktartóvá és víztaszítóvá a szálakat)
• Suruség 40220 kg/m3, hovezetési tényezo
  0,0320,042 W/(m Ko)

30
Hoszigetelo kerámiák üveggyapot (pl. Therwoolin)

• Alapanyagboroszilikát bázisú üvegszál (56 µm)
• Kötoanyag fenol-formaldehid
• Suruség 10100 kg/m3, hovezetési tényezo
  0,030,04 W/(m Ko)
• Éghetetlen szigetelo anyag
• Tekercsben vagy lapokban hozzák forgalomba

31
Egyatomos kerámiák

• Gyémánt
• Természetes bányásszák
• Mesterséges 3000 Co-on, 7500 MPa nyomáson
  szénbol kristályosítják
• Köbös bór-nitrid (CBN)
• Csak mesterségesen állítható elo bór-nitrid
  ásványból
• 1500 Co feletti homérsékleten, 8500 MPa nyomással
  képzodik

32
Egyatomos kerámiák alkalmazása

• Húzógyuruk volfrám és egyéb nagy homérsékleten
  alakítható fémekhez (elsosorban mesterséges
  gyémántból)
• Forgácsoló szerszámok
• A szerszám élére raknak fel vékony rétegben kis
  szemcséket
• Nagy sebességu forgácsolás köbös bórnitriddel
  elonyösebb

33
Összefoglalás

• A kerámiák rideg, kemény, hoálló és korrózióálló
  anyagok
• Természetes és mesterséges alapanyagokból
  állíthatók elo
• A mindennapi alkalmazásuk szélesköru (üveg,
  tégla, cserép, beton)
• A muszaki kerámiák a nagy terhelésnek kitett
  szerkezetekben használatosak (pl. jármu motorok)
