Title: Sistema T

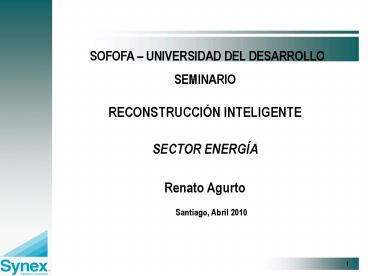

1
SOFOFA UNIVERSIDAD DEL DESARROLLO
SEMINARIORECONSTRUCCIÓN INTELIGENTESECTOR
ENERGÍARenato Agurto
Santiago, Abril 2010
2
TEMARIO
  • El sismo y sus efectos en el sector eléctrico
  • La seguridad de servicio
  • Las proyecciones del sector eléctrico para el
    mediano y largo plazo
  • Los desafíos del sector para mantener un
    suministro seguro y a costos razonables

3
El Sismo y sus efectos en el sector eléctrico
  • Rápida capacidad de recuperación de la generación
    y transmisión
  • Daños en las instalaciones de generación y
    paralización por revisiones (Bocamina, Ventanas,
    Renca)
  • Daños en las instalaciones de transmisión
    algunas estructuras en subestaciones
  • Mayores daños en las instalaciones de
    distribución, pero recuperación del servicio en
    plazo razonable dada la magnitud y extensión de
    la zona afectada.

4
El Sismo y sus efectos en el sector eléctrico
En 10 días se recupera el 98 del suministro en
regiones del sismo
5
El Sismo y sus efectos en el sector eléctrico
  • Efecto en la demanda de energía del SIC

6
El Sismo y sus efectos en el sector eléctrico
  • Efecto en la demanda de energía del SIC
    comparación consumo 2010/2009

7
El Sismo y sus efectos en el sector eléctrico
  • Proyección de la demanda efecto limitado
  • Antes del sismo
  • Tasas de crecimiento pronosticadas
  • 2010 4,0
  • 2011 al 2020 5.5
  • Después del sismo
  • Tasas de crecimiento pronosticadas
  • 2010 - 0.9
  • 2011 7.5
  • 2012 7.5
  • 2013? 5.5
  • Prácticamente no se afecta proyección del consumo
    de largo plazo

8
La seguridad de servicio
  • REDES DE TRANSMISIÓN
  • Inconveniencia de abordar la seguridad mediante
    inversiones en redes
  • Inconveniencia de operar el sistema con mayor
    generación térmica
  • Conveniencia de implementar esquemas de manejo de
    fallas de gran magnitud
  • Adoptar acciones automáticas, para mantener la
    integridad del sistema
  • Implica desconexión parcial de cargas, con el
    objeto de salvar el sistema del black out
  • En caso extremo, operación del sistema
    interconectado en islas
  • REDES DE DISTRIBUCIÓN
  • Normas de calidad y seguridad de servicio son
    adecuadas.
  • No se justifica una red de distribución a prueba
    de sismos
  • ASPECTO CLAVE Descentralizar la seguridad,
    protegiendo localmente los consumos esenciales.

9
Proyecciones del sector eléctrico para el
mediano y largo plazo
  • Elementos básicos de política energética
  • Eficiencia económica
  • Mercados competitivos
  • Regulación eficiente de monopolios naturales
  • Seguridad de suministro y diversificación
  • Sustentabilidad ambiental
  • Promoción de energías renovables y eficiencia
    energética

9
10
Proyecciones del sector eléctrico para el mediano
y largo plazo
  • Tecnologías en competencia
  • Hidroelectricidad
  • Carbón
  • GNL
  • ERNC
  • Nuclear
  • Hidroelectricidad y ERNC ? desarrollo limitado ?
    tomadores de precios
  • Precios de LP deben poder pagar tecnología de
    menor costo
  • Básicamente carbón con mitigación de efectos
    locales
  • Si a futuro se pone un impuesto o techo a la
    emisión de gases de efecto invernadero ?
    siguiente tecnología hidroeléctricas más caras
    (SIC), GNL, ERNC, Nuclear (SIC y SING)

10
11
Proyecciones del sector eléctrico para el mediano
y largo plazo
  • CAPACIDAD A INSTALAR 2010 2020 en el SIC
    SING
  • Total a instalar 9300 MW
  • 1800 MW carbón
  • 2400 MW hidro (centro-sur)
  • 2100 MW ERNC
  • 3000 hidro en Aysén
  • BASES
  • Tasas de crecimiento SIC Precios combustible
  • 2010 - 0.9 2010 2011
  • 2011 7.5 Petróleo 70 80
  • 2012 7.5 Carbón 61 70
  • 2013? 5.5 GNL 6,3 7,2
  • Tasa de crecimiento promedio SING
  • 2009 2020 4,6

11
12
Proyecciones del sector eléctrico para el mediano
y largo plazo
  • ASPECTO CRITICO CENTRALES A CARBÓN
  • Carbón existente 2600
    MW
  • Carbón en construcción 1800 MW
  • Carbón 2013-2020 1000
    MW total 5400 MW
  • Carbón adicional sin Aysén 2800 MW
  • Total sin Aysén
    8400 MW (x3)
  • SITUACIÓN DE EMISIONES CO2
  • kg C02/PGB (USD) t CO2/Cápita (2006)
  • OCDE 0,41 10,9
  • China 0,63 4,3
  • EEUU 0,51 19,0
  • Chile 0,33 3,6

12
13
Proyecciones del sector eléctrico para el
mediano y largo plazo CAMBIO MATRIZ Y
EXPANSION DEL SIC
13
14
Proyecciones del sector eléctrico para el
mediano y largo plazo CAMBIO MATRIZ Y
EXPANSION DEL SING
14
15
Proyecciones del sector eléctrico para el
mediano y largo plazo CAMBIO MATRIZ Y
EXPANSIÓN SICSING
15
16
Proyecciones del sector eléctrico para el mediano
y largo plazo
Costo marginal de energía en el SIC
17
Proyecciones del sector eléctrico para el mediano
y largo plazo
Costo marginal de energía en el SING
18
Los desafíos del sector para mantener un
suministro seguro y a costos razonables
  • PRESENTE DÉCADA
  • Desarrollar la generación hidroeléctrica,
    cumpliendo normativa ambiental
  • ERNC Eficiencia energética ayudan, pero no
    resuelven el suministro
  • Aceptar el desarrollo de centrales a carbón o
    GNL, dependiendo de evolución de precios de esos
    combustibles

18
19
Los desafíos del sector para mantener un
suministro seguro y a costos razonables
  • DESPUES DEL 2020
  • Recursos hidroeléctricos disponibles por
    2000/3000 MW ERNC ?podrían resolver crecimiento
    al 2025
  • Siempre que obtengan permisos ambientales
  • Meta ERNC de 10 al 2024 parece prudente
  • Energía de base
  • Límite a emisión de GEI ? límite a combustibles
    fósiles
  • Opción nuclear debe mantenerse abierta desde ya
  • Otras opciones
  • Integración energética

19
20
  • FIN
